Ходовой трубопроводы — HITACHI UH04M

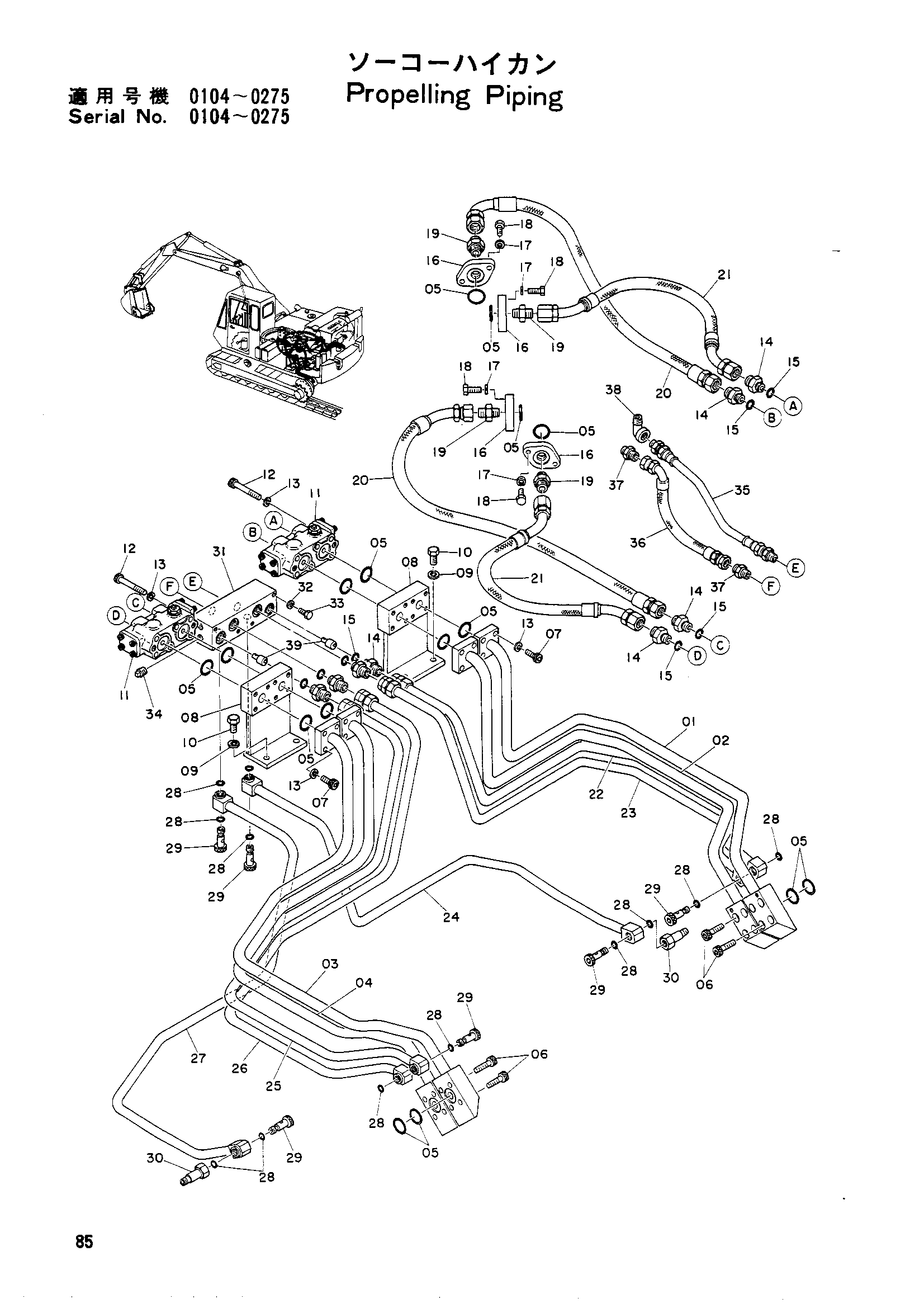

Заводская схема «Ходовой трубопроводы» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9013708	Ходовой трубопроводы в сборе	1
00	9400890	Ходовой трубопроводы в сборе	1
01	7002973	Трубка	1
01	7501669	Трубка	1
02	7002975	Трубка	1
02	7501670	Трубка	1
03	7002972	Трубка	1
03	7501667	Трубка	1
04	7002974	Трубка	1
04	7501668	Трубка	1
05	A811035	Уплотнительное кольцо	16
06	M341450	Болт с внутренним шестигранником	16
07	M351236	Болт с внутренним шестигранником	16
08	8003606	Кронштейн	2
08	8005366	Кронштейн	2
09	A590916	Пружинная шайба	4
10	M101632	Болт	4
10	M121632	Болт	4
11	4045688	Балве тормоз	2
12	4507155	Болт с внутренним шестигранником	12
13	495841	Пружинная шайба	28
14	445161	Адаптер	8
15	954492	Уплотнительное кольцо	8
16	4513693	Фланец	4
17	M590912	Пружинная шайба	8
18	A121236	Болт	8
18	M221240	Болт	8
18	M221240	Болт	8
19	973588	Адаптер	4
20	4513684	Шланг	2
21	4513685	Шланг	2
22	7001853	Трубка	1
22	7002977	Трубка	1
23	7001852	Трубка	1
23	7002979	Трубка	1
24	7001856	Трубка	1
24	7002981	Трубка	1
25	7001855	Трубка	1
25	7002976	Трубка	1
26	7001854	Трубка	1
26	7002978	Трубка	1
27	7001851	Трубка	1
27	7002980	Трубка	1
28	954493	Уплотнительное кольцо	16
29	4513679 замена: 4055998	Болт	8
30	4045689	Адаптер	2
31	2501371	Блок	1
32	A590912	Пружинная шайба	4
33	A121228	Болт	4
33	M201225	Болт	4
34	4506388	Пробка	2
35	3000047	Шланг	1
36	4032846	Шланг	1
37	961182	Адаптер	2
38	446749	Угловой штуцер	1
39	9703726	Дроссель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
