Гусеница пружина — HITACHI UH04M

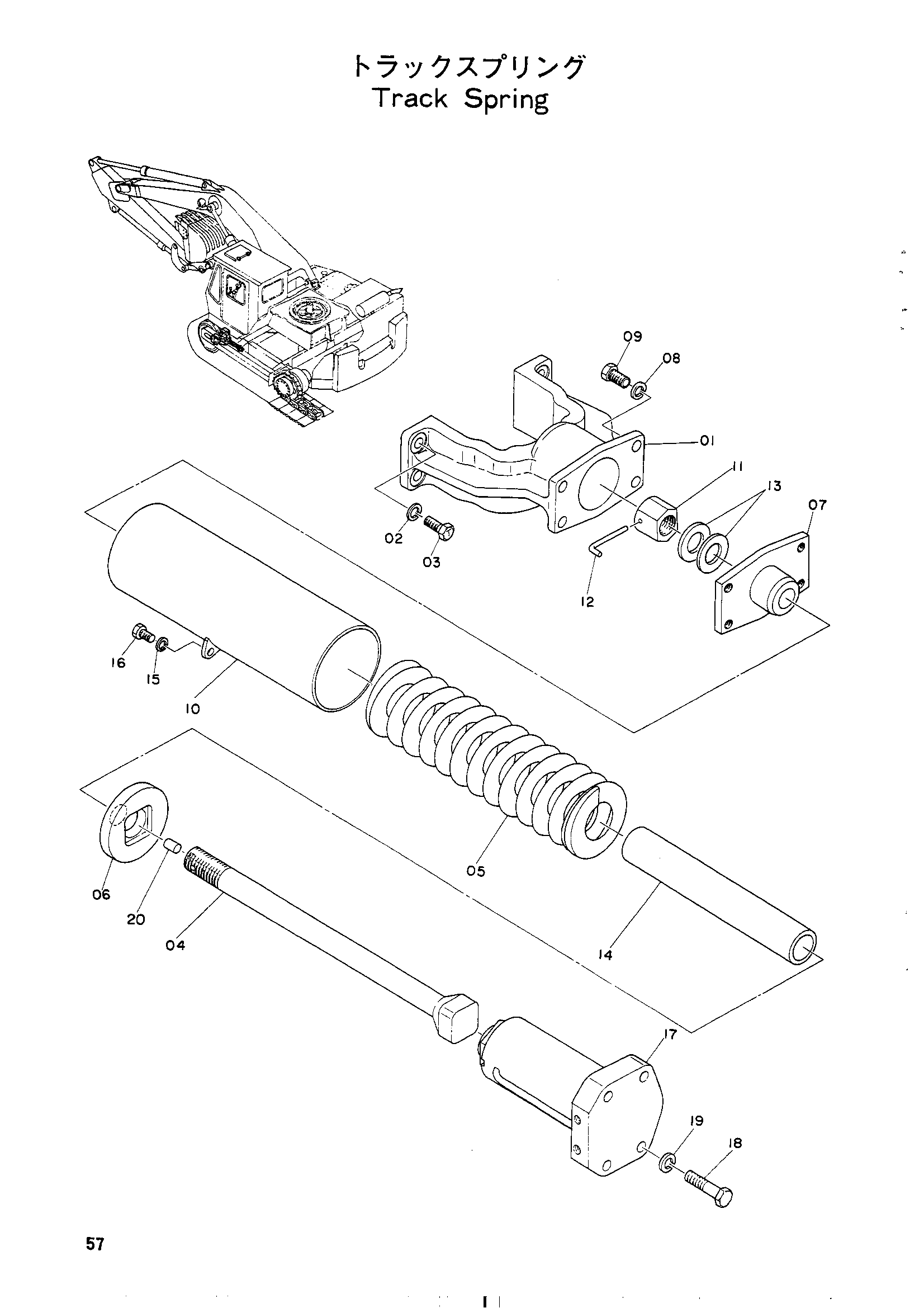

Заводская схема «Гусеница пружина» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9013707 | Пружина гусеница в сборе | 2 |
| 01 | 2002882 | Йорк | 1 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | M121640 | Болт | 4 |
| 04 | 3501747 | Болт | 1 |
| 05 | 3501588 | Пружина | 1 |
| 06 | 4032352 | Шайба | 1 |
| 07 | 9800812 | Шайба | 1 |
| 08 | A590916 | Пружинная шайба | 4 |
| 09 | M121632 | Болт | 4 |
| 10 | 4513283 | Трубка | 1 |
| 11 | 490248 | Гайка проушина | 1 |
| 12 | 420625 | Палец | 1 |
| 13 | A590136 | Шайба, пластина | 2 |
| 14 | 8005365 | Трубка | 1 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | M121022 | Болт | 2 |
| 17 | 9016749 | Масляный гидроцилиндр в сборе | 1 |
| 18 | M111656 | Болт | 4 |
| 19 | A590916 | Пружинная шайба | 4 |
| 20 | 420433 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
