Ходовой трубопроводы — HITACHI UH04M

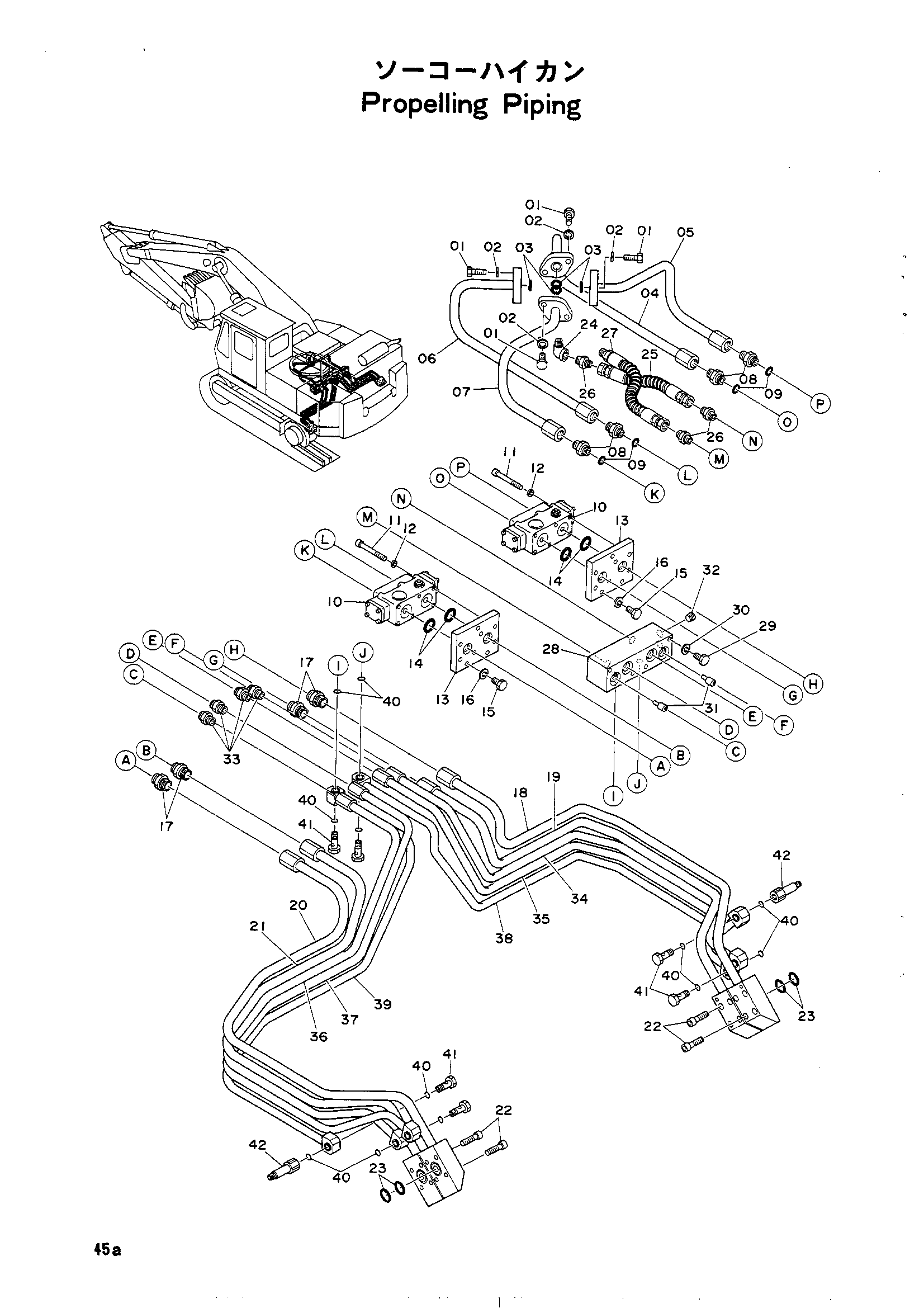

Заводская схема «Ходовой трубопроводы» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9016447 | Пропелинг трубопроводы в сборе | 1 | |
| 01 | M121236 | Болт | 8 |
| 02 | A590912 | Пружинная шайба | 8 |
| 03 | A810025 | Уплотнительное кольцо G25 | 4 |
| 04 | 8007138 | Трубка | 1 |
| 05 | 8007139 | Трубка | 1 |
| 06 | 8007137 | Трубка | 1 |
| 07 | 8007136 | Трубка | 1 |
| 08 | 4512685 | Адаптер | 4 |
| 09 | 954492 | Уплотнительное кольцо | 4 |
| 10 | 4045688 | Балве тормоз | 2 |
| 11 | M351290 | Болт с внутренним шестигранником | 12 |
| 12 | 495841 | Пружинная шайба | 12 |
| 13 | 3008239 | Фланец | 2 |
| 14 | A810035 | Уплотнительное кольцо G35 | 4 |
| 15 | M121228 | Болт | 6 |
| 16 | A590912 | Пружинная шайба | 6 |
| 17 | 4042033 | Адаптер | 4 |
| 18 | 7003887 | Трубка | 1 |
| 19 | 7003888 | Трубка | 1 |
| 20 | 7003889 | Трубка | 1 |
| 21 | 7003890 | Трубка | 1 |
| 22 | M341450 | Болт с внутренним шестигранником | 16 |
| 23 | A811035 | Уплотнительное кольцо | 4 |
| 24 | 94-0648 | Угловой штуцер | 1 |
| 25 | 4054361 | Шланг | 1 |
| 26 | 94-1303 | Адаптер | 3 |
| 27 | 4055010 | Шланг | 1 |
| 28 | 2005614 | Блок | 1 |
| 29 | M121228 | Болт | 4 |
| 30 | A590912 | Пружинная шайба | 4 |
| 31 | 9703726 | Дроссель | 2 |
| 32 | 94-2013 | Пробка | 2 |
| 33 | 4042047 | Адаптер | 4 |
| 34 | 7003891 | Трубка | 1 |
| 35 | 7003892 | Трубка | 1 |
| 36 | 7003893 | Трубка | 1 |
| 37 | 7003894 | Трубка | 1 |
| 38 | 7003895 | Трубка | 1 |
| 39 | 7003896 | Трубка | 1 |
| 40 | 954493 | Уплотнительное кольцо | 16 |
| 41 | 4055998 | Болт | 8 |
| 42 | 4045689 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
