Гидромотор поворота — HITACHI UH04M

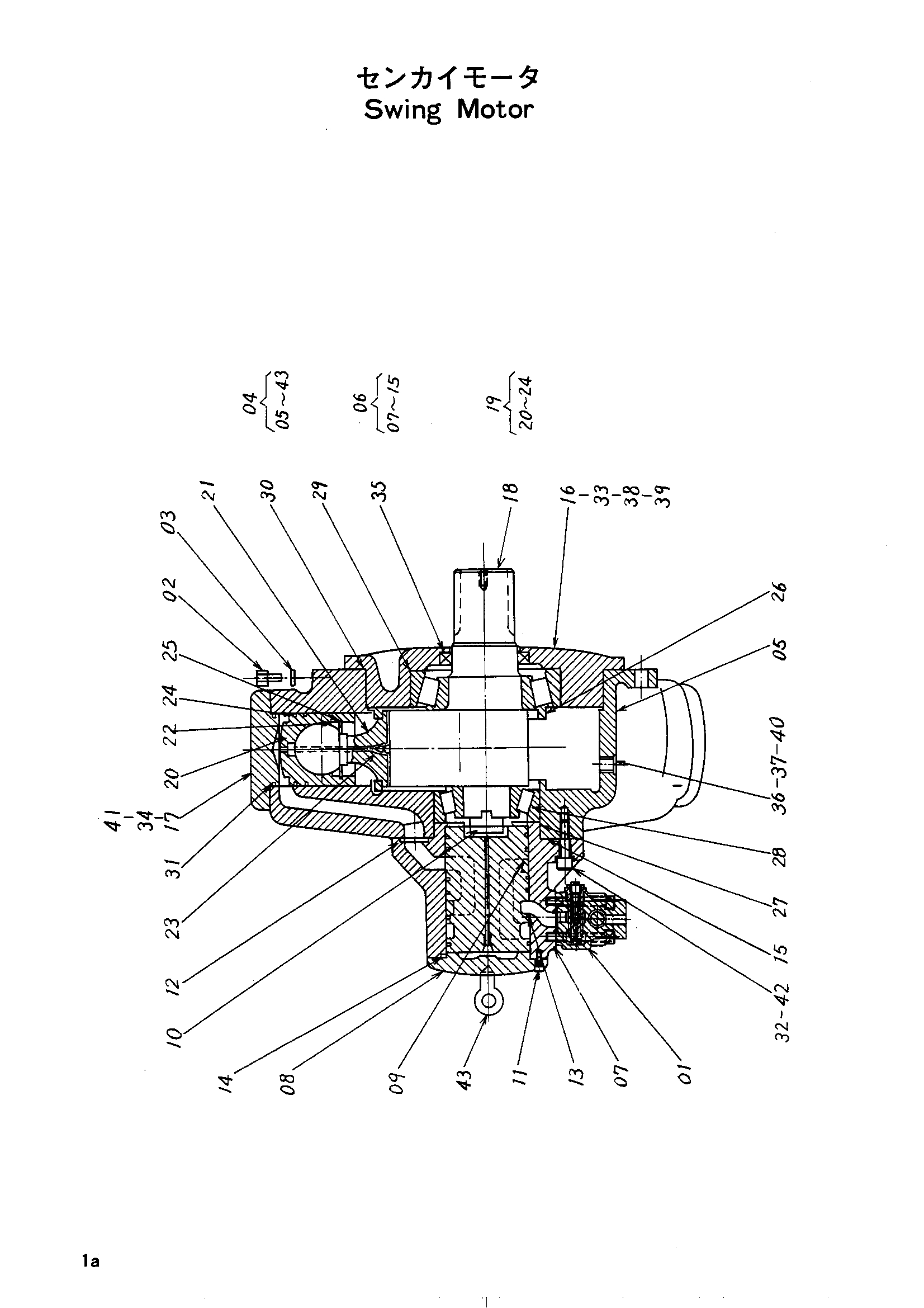

Заводская схема «Гидромотор поворота» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4507154	Гидромотор поворота в сборе	1
1	3501661	Клапан амортизатор	1
2	972489	Разъём	1
3	972488	Манжета	1
4	3501476	Гидромотор поворот	1
5	4513486	Корпус	1
6	4073633	Клапан корпус в сборе	1
7	4513487	Корпус клапан	1
8	4513489	Крышка задний	1
9	4513492	Клапан	1
10	972730	Муфта	1
11	4513264	Болт	5
12	972742	Уплотнительное кольцо	5
13	4003158	Поршневое кольцо	6
14	972740	Уплотнительное кольцо	1
15	4003111	Кольцо масляный	1
16	4513488	Крышка	1
17	4513490	Крышка	5
18	4513491	Вал кранк	1
19	4073634	Поршень в сборе	5
20	4003097	Поршень	1
21	4003098	CON шток.	1
22	4003099	Стопорное кольцо	1
23	4003101	Дроссель	1
24	4003107	Поршневое кольцо	2
25	4003109	Кольцо	1
26	4003100	Кольцо	2
27	4003104	Регулировочная шайба	1
28	4003105	Подшипник каток	1
29	4003106	Подшипник каток	1
30	972738	Уплотнительное кольцо	1
31	972741	Уплотнительное кольцо	5
32	4513266	Болт	5
33	4513265	Болт	10
34	4513260	Болт	50
35	972743	Масляное уплотнение	1
36	4513262	Разъём	1
37	4513263	Уплотнительная шайба	4
38	4513493	Винт	2
39	4513494	Пружинная шайба	10
40	4513261	Пробка	3
41	4513495	Шайба	50
42	4513496	Пружинная шайба	5
43	4513497	Болт проушина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
