Гидролинии рабочего оборудования — HITACHI UH04M

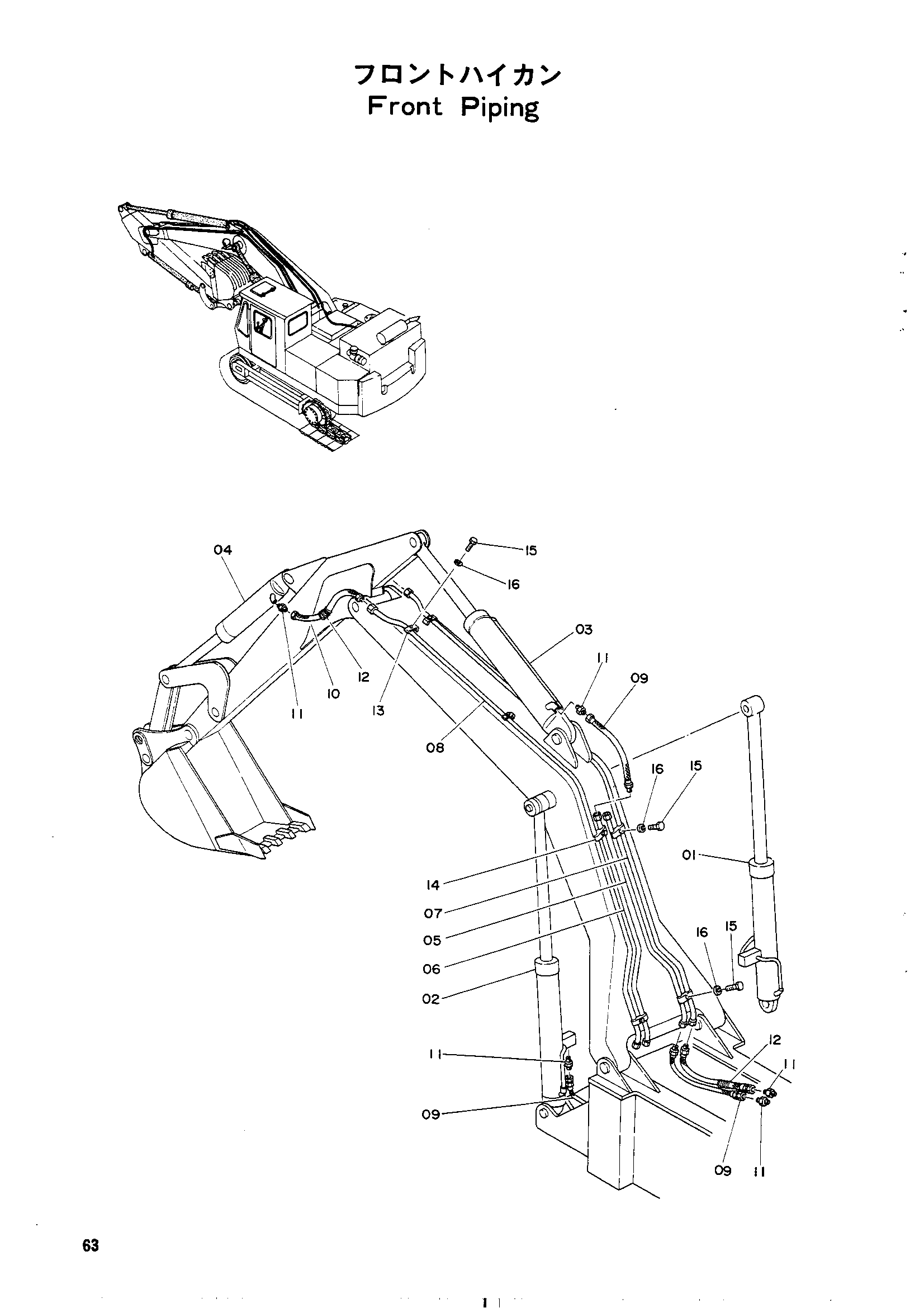

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4512388 | Гидроцилиндр.. стрела | 1 |
| 02 | 4512389 | Гидроцилиндр.. стрела | 1 |
| 03 | 3009522 | Гидроцилиндр.. рукоять | 1 |
| 04 | 4512391 | Гидроцилиндр.. ковш | 1 |
| 05 | 8007114 | Трубка | 1 |
| 06 | 8007113 | Трубка | 1 |
| 07 | 7003790 | Трубка | 1 |
| 08 | 7003789 | Трубка | 1 |
| 09 | 4054341 | Шланг | 10 |
| 10 | 4054340 | Шланг | 2 |
| 11 | 94-1303 | Адаптер | 12 |
| 12 | 4053607 | Защитный кожух | 4 |
| 13 | 4053595 | Хомут трубки | 4 |
| 14 | 4053596 | Хомут трубки | 4 |
| 15 | M111250 | Болт | 8 |
| 16 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
