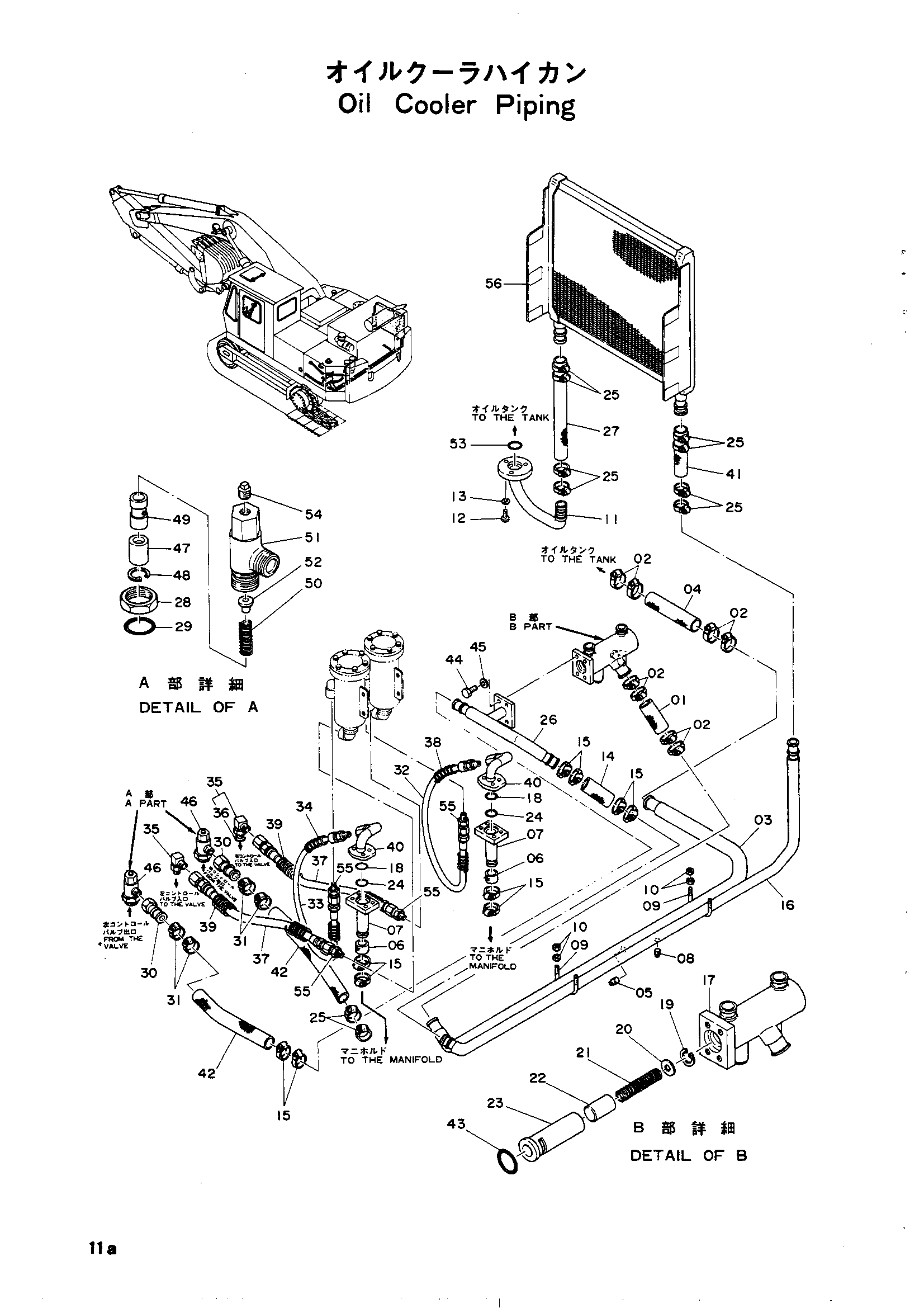

Масляный радиатор трубопроводы — HITACHI UH04M

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4033341	Резиновый шланг	1
02	4504198	Зажим шланг	8
03	7003783	Всасывающая трубка	1
04	4033341	Резиновый шланг	1
05	94-2011	Пробка	1
06	4003789	Резиновый шланг	2
07	8501399	Всасывающая трубка	2
08	94-2011	Пробка	1
09	497632	U-образный болт	2
10	M501210	Гайка	8
11	8007110	Обратная трубка	1
12	M111032	Болт	3
13	A590910	Пружинная шайба	3
14	4033339	Шланг(5) резиновый	1
15	4011675	Зажим шланг	10
16	7003939	Обратная трубка	1
17	7003782	Коллектор SUC.	1
18	A810035	Уплотнительное кольцо	2
19	446751	Стопорное кольцо	1
20	446381	Шайба	1
21	446338	Пружина сжатия	1
22	446337	Клапан	1
23	8501772	Корпус	1
24	A810045	Уплотнительное кольцо	2
25	4011675	Зажим шланг	10
26	8007111	Обратная трубка	1
27	4032274	Резиновый шланг	1
28	445468	Гайка(UH04)	2
29	4510188	Уплотнительное кольцо	2
30	446379	Соединение(UH04)	2
31	4011675	Зажим шланг	4
32	4054333	Шланг	1
33	4054332	Шланг	1
34	4053611	Защитный кожух	1
35	4005572	Угловой штуцер	2
36	4009374	Уплотнительное кольцо	1
37	4054335	Шланг	2
38	4053612	Защитный кожух	1
39	4053613	Защитный кожух	2
40	8007112	Трубка	2
41	4033339	Резиновый шланг	1
42	4054387	Резиновый шланг	2
43	A810055	Уплотнительное кольцо G55	1
44	M111236	Болт	4
45	A590912	Пружинная шайба	4
46	4509550	Клапан в сборе	2
47	4509539	Втулка	1
48	952364	Стопорное кольцо	1
49	4031854	Тарельчатый клапан	1
50	4508234	Пружина	1
51	3502030	Угловой штуцер	1
52	4508236	Направляющая	1
53	A810045	Уплотнительное кольцо	1
54	94-2023	Пробка(10)	2
55	94-1304	Адаптер	4
56	2005654	Масляный радиатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
