Трубопроводы крышка — HITACHI UH04M

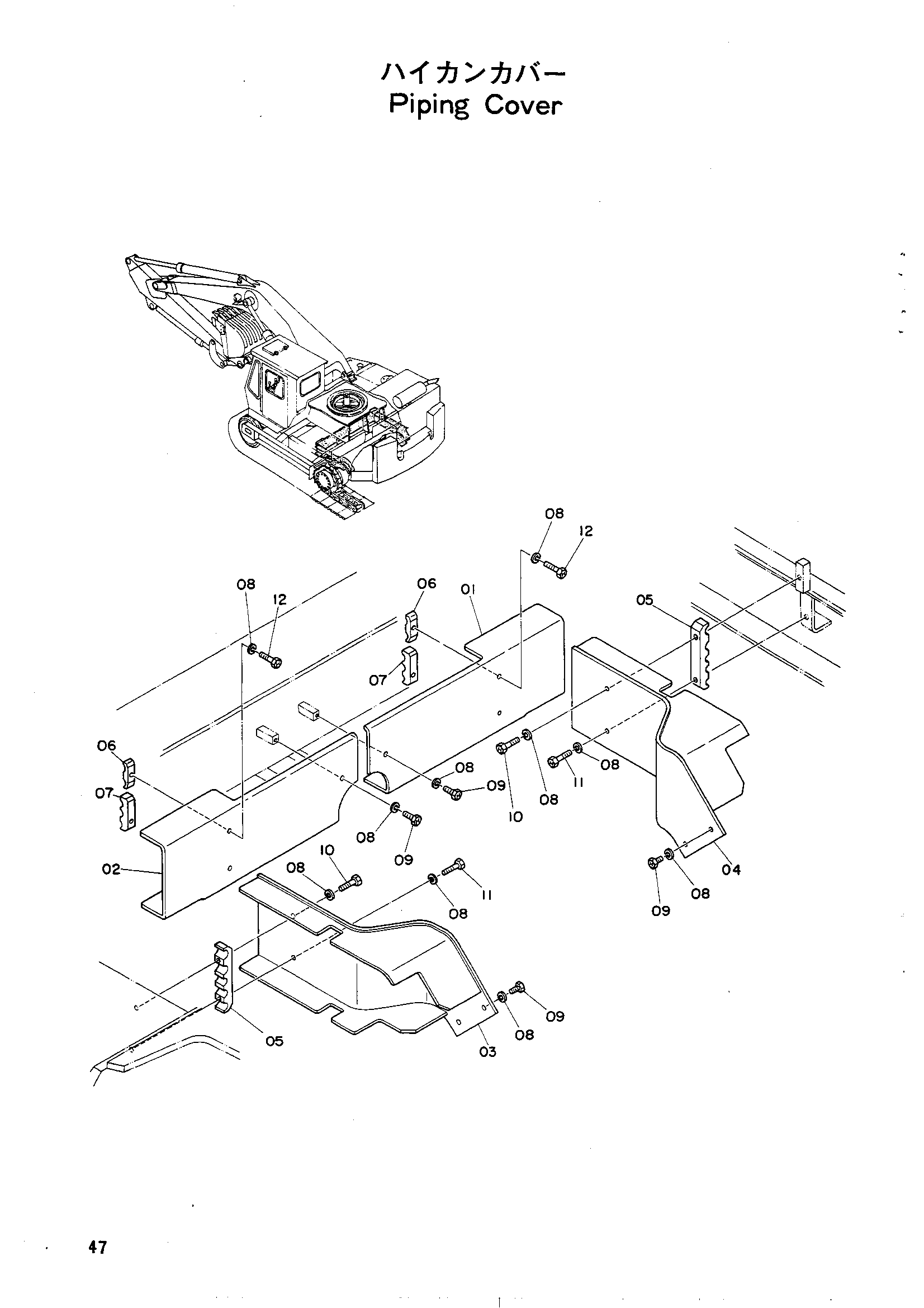

Заводская схема «Трубопроводы крышка» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9016448	Трубопроводы крышка в сборе	1
01	3008344	Крышка	1
02	3008343	Крышка	1
03	7003897	Крышка	1
04	7003898	Крышка	1
05	3004199	Хомут	4
06	4053597	Хомут трубки	2
07	4055999	Хомут трубки	2
08	A590912	Пружинная шайба	14
09	M111222	Болт	6
10	M121256	Болт	2
11	M121256	Болт	2
12	M121263	Болт	4

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
