Шестерня насос <UH04> — HITACHI UH04M

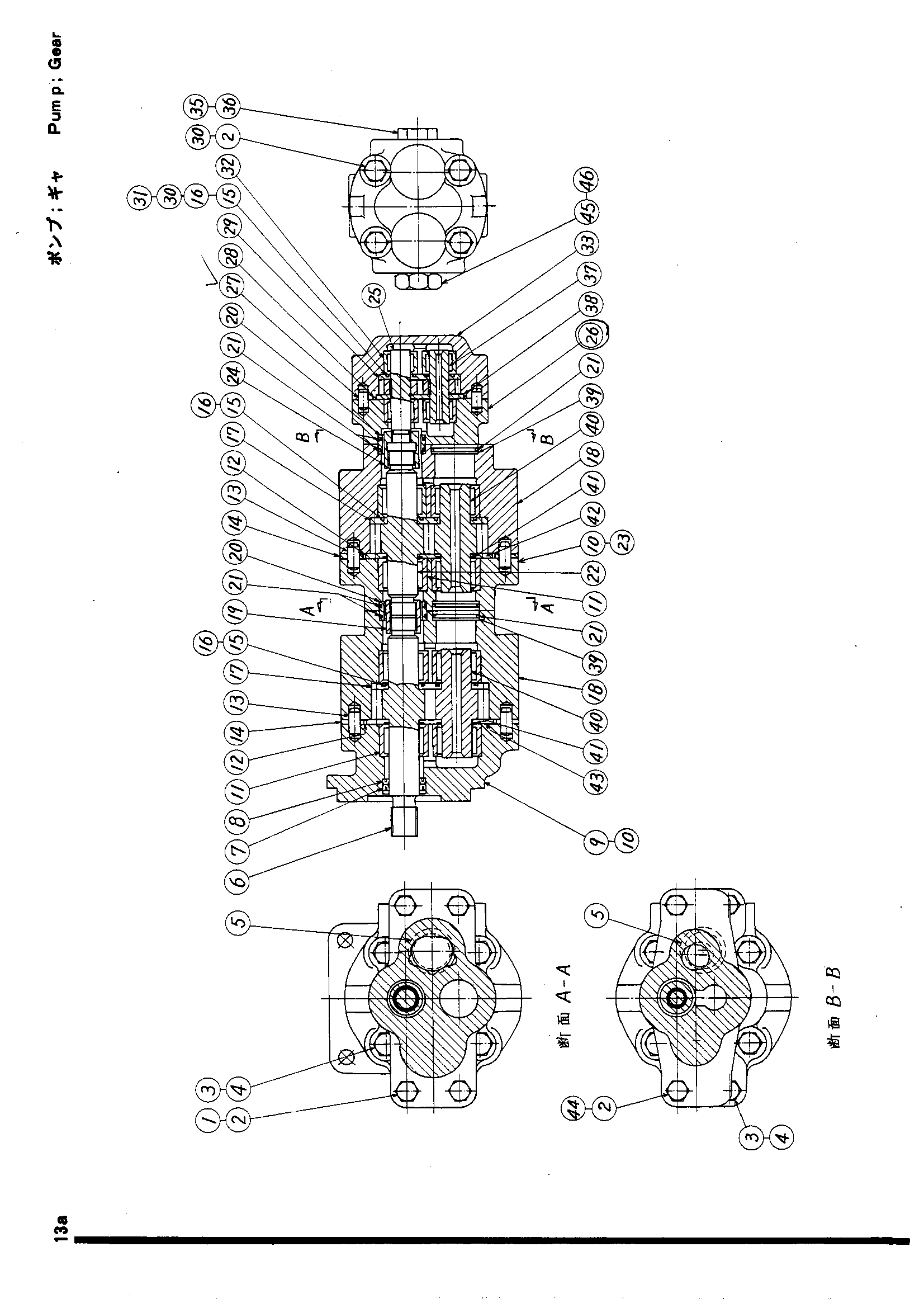

Заводская схема «Шестерня насос <UH04>» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4033903 замена: I4033903 | Шестерённый насос | 1 | |
| 4509883 замена: I4033903 | Шестерённый насос | 1 | |
| 4512515 | Шестерённый насос | 1 | |
| 01 | 4008500 | Болт | 4 |
| 02 | 4008501 | Стопорная шайба | 10 |
| 02 | 4035753 | Блокировка шайба | 10 |
| 03 | 4008498 | Болт | 8 |
| 04 | 4008499 | Стопорная шайба | 8 |
| 05 | 4513498 | Уплотнительное кольцо | 2 |
| 06 | 4008502 замена: T4033903 | Шестерня дривинг | 1 |
| 07 | 4008503 | Пылезащитное уплотнение | 1 |
| 08 | 4008504 | Масляное уплотнение | 1 |
| 09 | 4008505 замена: T4033903 | Адаптер | 1 |
| 10 | 4008521 | Пружинный штифт | 4 |
| 11 | 4008506 | Игольчатый подшипник | 8 |
| 12 | 4008509 | Кольцо | 2 |
| 13 | 4008507 замена: T4033903 | Палец довел | 4 |
| 14 | 4008508 | Проставка | 2 |
| 15 | 4008512 | Уплотнительное кольцо | 2 |
| 16 | 4008511 | Опорное кольцо | 2 |
| 17 | 4008510 | Пластина | 2 |
| 18 | 4008513 замена: T4033903 | Корпус | 2 |
| 19 | 4008516 | Муфта | 1 |
| 20 | 4008515 | Втулка | 2 |
| 21 | 4008514 | Уплотнительное кольцо | 7 |
| 22 | 4036158 замена: T4033903 | Шестерня дривинг | 1 |
| 23 | 4036139 замена: T4033903 | Адаптер | 1 |
| 24 | 4035754 | Муфта | 1 |
| 24 | 4036140 | Муфта | 1 |
| 25 | 4035755 замена: T4033903 | Вал привод | 1 |
| 25 | 4035757 замена: T4033903 | Уплотнительное кольцо | 1 |
| 25 | 4036141 замена: T4033903 | Вал дривинг | 1 |
| 26 | 4035756 замена: T4033903 | Адаптер | 1 |
| 26 | 4036142 замена: T4033903 | Адаптер | 1 |
| 27 | 4035764 замена: T4033903 | Палец довел | 2 |
| 27 | 4036143 замена: T4033903 | Палец довел | 2 |
| 28 | 4035757 | Уплотнительное кольцо | 1 |
| 28 | 4036144 | Уплотнительное кольцо | 1 |
| 29 | 4035758 | Веар пластина F | 1 |
| 29 | 4036145 | Пластина веар | 1 |
| 30 | 4036146 | Уплотнительное кольцо | 1 |
| 31 | 4036147 | Опорное кольцо | 1 |
| 32 | 4035759 | Игольчатый подшипник | 4 |
| 32 | 4036148 | Игольчатый подшипник | 4 |
| 33 | 4035748 замена: T4033903 | Крышка корпус | 1 |
| 33 | 4035760 замена: T4033903 | Крышка корпус | 1 |
| 33 | 4036149 замена: T4033903 | Крышка корпус | 1 |
| 34 | 4035749 | Болт | 4 |
| 34 | 4035761 | Болт | 4 |
| 34 | 4036150 | Болт | 4 |
| 35 | 4035750 | Колпачок | 1 |
| 35 | 4036151 | Колпачок | 1 |
| 36 | 4035751 | Уплотнительное кольцо | 1 |
| 36 | 4036152 | Уплотнительное кольцо | 1 |
| 37 | 4035752 замена: T4033903 | Вал привод | 1 |
| 37 | 4035763 замена: T4033903 | Вал привод | 1 |
| 37 | 4036153 замена: T4033903 | Вал дривинг | 1 |
| 38 | 4035762 | Веар пластина C | 1 |
| 38 | 4036154 | Пластина веар | 1 |
| 39 | 4008524 | Пробка | 3 |
| 40 | 4008520 замена: T4033903 | Шестерня дривинг | 2 |
| 41 | 4008522 | Уплотнительное кольцо | 4 |
| 42 | 4008528 | Пластина веар | 1 |
| 43 | 4008523 | Пластина | 1 |
| 44 | 4036155 | Болт с внутренним шестигранником | 2 |
| 45 | 4512956 | Втулка | 1 |
| 45 | 4513939 | Втулка | 1 |
| 46 | 4513940 | Уплотнительное кольцо | 1 |
| 46 | 954490 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
