Тормоз трубопроводы — HITACHI UH04M

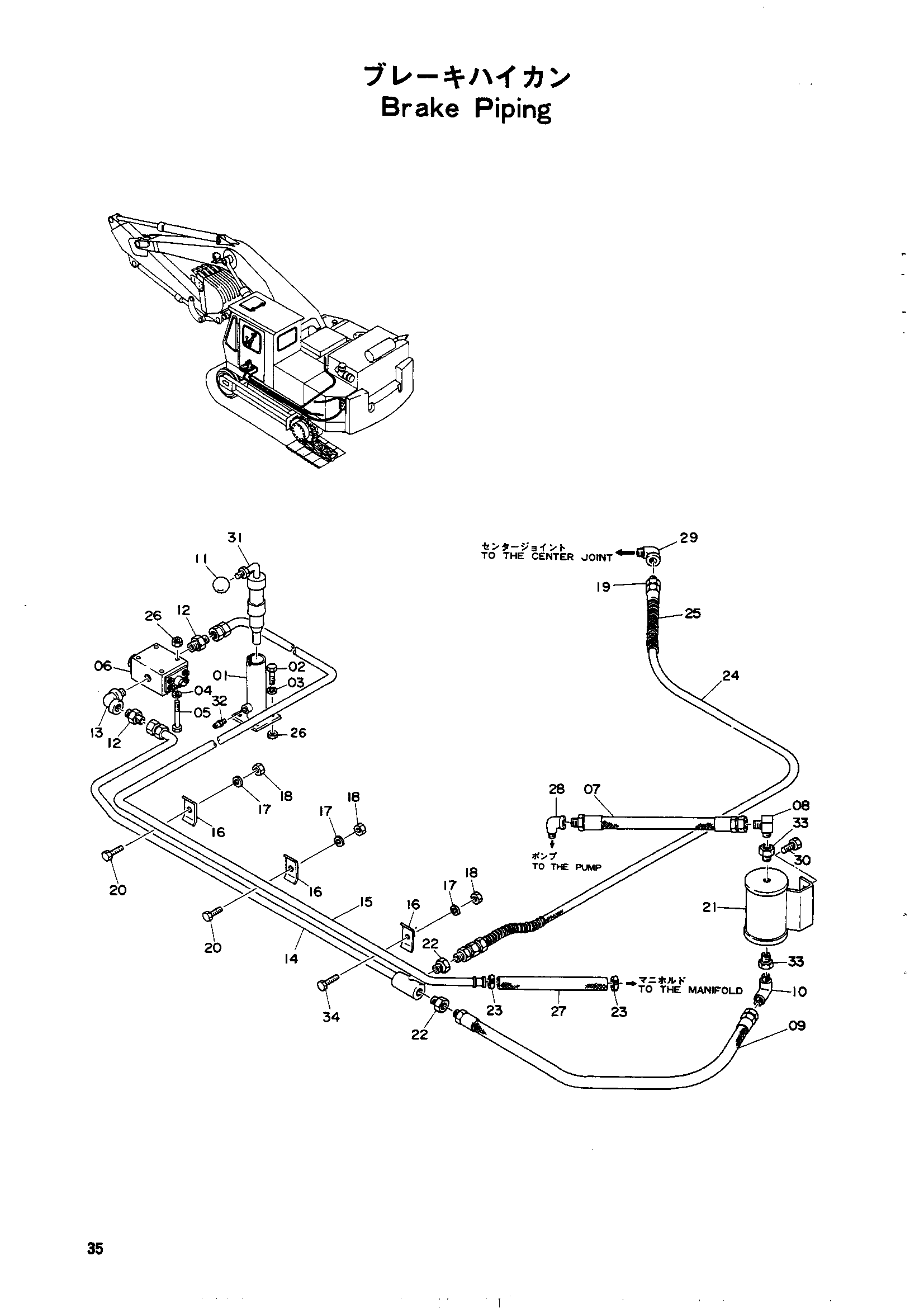

Заводская схема «Тормоз трубопроводы» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8007122 | Стойка | 1 |
| 02 | M111018 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | M220880 | Болт | 4 |
| 06 | 9012752 | Запорный клапан | 1 |
| 07 | 4054346 | Шланг | 1 |
| 08 | 94-1402 | Угловой штуцер | 1 |
| 09 | 4054345 | Шланг | 1 |
| 10 | 94-1502 | Угловой штуцер | 1 |
| 11 | 499845 | Рукоятка | 1 |
| 12 | 4512513 | Адаптер | 2 |
| 13 | 94-0632 | Угловой штуцер | 1 |
| 14 | 8007007 | Трубка | 1 |
| 15 | 8007008 | Трубка | 1 |
| 16 | 4053597 | Хомут трубки | 3 |
| 17 | A590910 | Пружинная шайба | 3 |
| 18 | M501008 | Гайка | 3 |
| 19 | 94-1302 | Адаптер | 2 |
| 20 | M111071 | Болт | 2 |
| 21 | 8003539 | Глушитель | 1 |
| 22 | 94-1609 | Переходник | 2 |
| 23 | 4505243 | Хомут шланга | 2 |
| 24 | 4054367 | Шланг | 1 |
| 25 | 4055590 | Защитный кожух | 1 |
| 26 | M500807 | Гайка | 4 |
| 27 | 4033338 | Резиновый шланг | 1 |
| 28 | 94-0631 | Угловой штуцер | 1 |
| 29 | 94-0631 | Угловой штуцер | 1 |
| 30 | M121240 | Болт | 2 |
| 31 | 9704619 | Стопорный палец | 1 |
| 32 | J75481 | Штуцер | 1 |
| 33 | 94-1609 | Переходник | 2 |
| 34 | M111071 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
