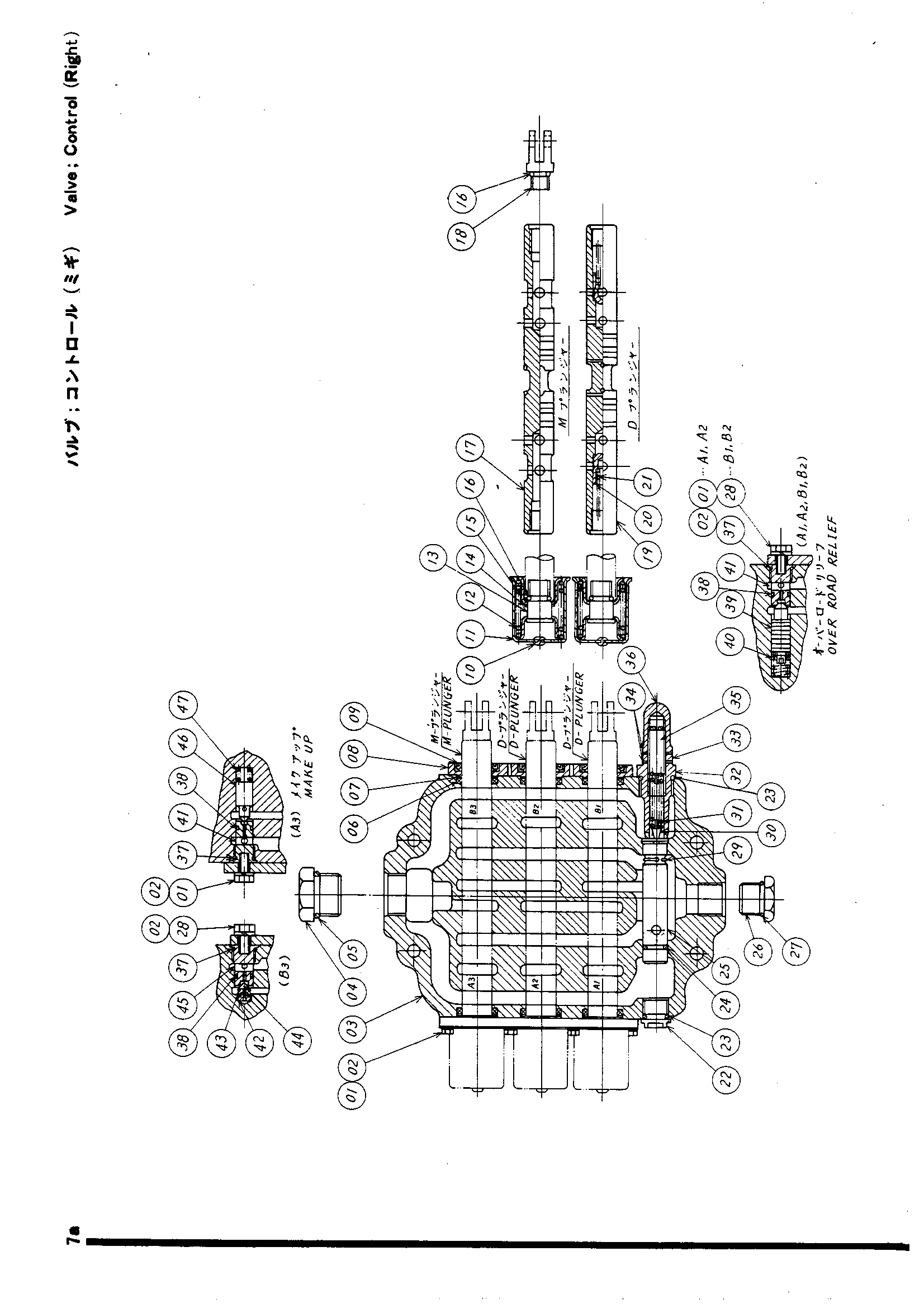

Гидрораспределитель (правый)<UH03D, DT, M-2, UH04> — HITACHI UH04M

Заводская схема «Гидрораспределитель (правый)<UH03D, DT, M-2, UH04>» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	973333	Гидрораспределитель (правый)	1
	973333	Гидрораспределитель (правый)	1
	973333	Гидрораспределитель (правый)	1
	973333	Гидрораспределитель (правый)	1
01	972399	Болт	9
01	972399	Болт	9
01	972399	Болт	9
01	972399	Болт	9
02	972398	Стопорная шайба	12
02	972398	Стопорная шайба	12
02	972398	Стопорная шайба	12
02	972398	Стопорная шайба	12
03	4009386 замена: T973333	Клапан корпус	1
03	4009386 замена: T973333	Клапан корпус	1
03	4009386 замена: T973333	Клапан корпус	1
03	4009386 замена: T973333	Клапан корпус	1
04	4009378	Колпачок	1
04	4009378	Колпачок	1
04	4009378	Колпачок	1
04	4009378	Колпачок	1
05	972382	Уплотнительное кольцо	1
05	972382	Уплотнительное кольцо	1
05	972382	Уплотнительное кольцо	1
05	972382	Уплотнительное кольцо	1
06	972374	Кольцо X	6
06	972374	Кольцо X	6
06	972374	Кольцо X	6
06	972374	Кольцо X	6
07	972386	Опорное кольцо	6
07	972386	Опорное кольцо	6
07	972386	Опорное кольцо	6
07	972386	Опорное кольцо	6
08	972405	Фиксатор	6
08	972405	Фиксатор	6
08	972405	Фиксатор	6
08	972405	Фиксатор	6
09	972404	Пылезащитное уплотнение	3
09	972404	Пылезащитное уплотнение	3
09	972404	Пылезащитное уплотнение	3
09	972404	Пылезащитное уплотнение	3
10	4009551	Пробка сапун	3
10	4009551	Пробка сапун	3
10	4009551	Пробка сапун	3
10	4009551	Пробка сапун	3
11	972392	Крышка пружина	3
11	972392	Крышка пружина	3
11	972392	Крышка пружина	3
11	972392	Крышка пружина	3
12	972397	Пружина	3
12	972397	Пружина	3
12	972397	Пружина	3
12	972397	Пружина	3
13	972389	Колпачок плунжер	3
13	972389	Колпачок плунжер	3
13	972389	Колпачок плунжер	3
13	972389	Колпачок плунжер	3
14	4009379	Проставка	1
14	4009379	Проставка	1
14	4009379	Проставка	1
14	4009379	Проставка	1
15	972390	Направляющая пружины	6
15	972390	Направляющая пружины	6
15	972390	Направляющая пружины	6
15	972390	Направляющая пружины	6
16	972381	Уплотнительное кольцо	6
16	972381	Уплотнительное кольцо	6
16	972381	Уплотнительное кольцо	6
16	972381	Уплотнительное кольцо	6
17	4009380 замена: T973333	Плунжер	1
17	4009380 замена: T973333	Плунжер	1
17	4009380 замена: T973333	Плунжер	1
17	4009380 замена: T973333	Плунжер	1
18	4009550	Проушина плунжер	3
18	4009550	Проушина плунжер	3
18	4009550	Проушина плунжер	3
18	4009550	Проушина плунжер	3
19	4009549 замена: T973333	Плунжер	2
19	4009549 замена: T973333	Плунжер	2
19	4009549 замена: T973333	Плунжер	2
19	4009549 замена: T973333	Плунжер	2
20	972391	Обратный клапан	4
20	972391	Обратный клапан	4
20	972391	Обратный клапан	4
20	972391	Обратный клапан	4
21	4009552	Пружина	4
21	4009552	Пружина	4
21	4009552	Пружина	4
21	4009552	Пружина	4
22	4009382	Колпачок	1
22	4009382	Колпачок	1
22	4009382	Колпачок	1
22	4009382	Колпачок	1
23	972376	Уплотнительное кольцо	2
23	972376	Уплотнительное кольцо	2
23	972376	Уплотнительное кольцо	2
23	972376	Уплотнительное кольцо	2
24	4009553	Уплотнительное кольцо	1
24	4009553	Уплотнительное кольцо	1
24	4009553	Уплотнительное кольцо	1
24	4009553	Уплотнительное кольцо	1
25	972377	Картридж	1
25	972377	Картридж	1
25	972377	Картридж	1
25	972377	Картридж	1
26	4009385	Колпачок	1
26	4009385	Колпачок	1
26	4009385	Колпачок	1
26	4009385	Колпачок	1
27	972383	Уплотнительное кольцо	1
27	972383	Уплотнительное кольцо	1
27	972383	Уплотнительное кольцо	1
27	972383	Уплотнительное кольцо	1
28	972400	Болт	3
28	972400	Болт	3
28	972400	Болт	3
28	972400	Болт	3
29	4009381	Провод орифике	1
29	4009381	Провод орифике	1
29	4009381	Провод орифике	1
29	4009381	Провод орифике	1
30	972378	Поппет предохранительный	1
30	972378	Поппет предохранительный	1
30	972378	Поппет предохранительный	1
30	972378	Поппет предохранительный	1
31	4009371	Пружина	1
31	4009371	Пружина	1
31	4009371	Пружина	1
31	4009371	Пружина	1
32	972393	Колпачок предохранительный	1
32	972393	Колпачок предохранительный	1
32	972393	Колпачок предохранительный	1
32	972393	Колпачок предохранительный	1
33	972394	Гайка	1
33	972394	Гайка	1
33	972394	Гайка	1
33	972394	Гайка	1
34	972380	Манжета	2
34	972380	Манжета	2
34	972380	Манжета	2
34	972380	Манжета	2
35	972395	Винт	1
35	972395	Винт	1
35	972395	Винт	1
35	972395	Винт	1
36	972396	Гайка колпачок	1
36	972396	Гайка колпачок	1
36	972396	Гайка колпачок	1
36	972396	Гайка колпачок	1
37	972385	Уплотнительное кольцо	6
37	972385	Уплотнительное кольцо	6
37	972385	Уплотнительное кольцо	6
37	972385	Уплотнительное кольцо	6
38	972384	Уплотнительное кольцо	6
38	972384	Уплотнительное кольцо	6
38	972384	Уплотнительное кольцо	6
38	972384	Уплотнительное кольцо	6
39	972387	Предохранительный клапан	4
39	972387	Предохранительный клапан	4
39	972387	Предохранительный клапан	4
39	972387	Предохранительный клапан	4
40	4009548	Пружина	4
40	4009548	Пружина	4
40	4009548	Пружина	4
40	4009548	Пружина	4
41	972388	Сиденье	5
41	972388	Сиденье	5
41	972388	Сиденье	5
41	972388	Сиденье	5
42	4008401	Направляющая	1
42	4008401	Направляющая	1
42	4008401	Направляющая	1
42	4008401	Направляющая	1
43	4008402	Пружина	1
43	4008402	Пружина	1
43	4008402	Пружина	1
43	4008402	Пружина	1
44	4008403	Сиденье обратный	1
44	4008403	Сиденье обратный	1
44	4008403	Сиденье обратный	1
44	4008403	Сиденье обратный	1
45	4008404	Сиденье обратный	1
45	4008404	Сиденье обратный	1
45	4008404	Сиденье обратный	1
45	4008404	Сиденье обратный	1
46	4008408	Сиденье обратный	1
46	4008408	Сиденье обратный	1
46	4008408	Сиденье обратный	1
46	4008408	Сиденье обратный	1
47	4008409	Пружина	1
47	4008409	Пружина	1
47	4008409	Пружина	1
47	4008409	Пружина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
