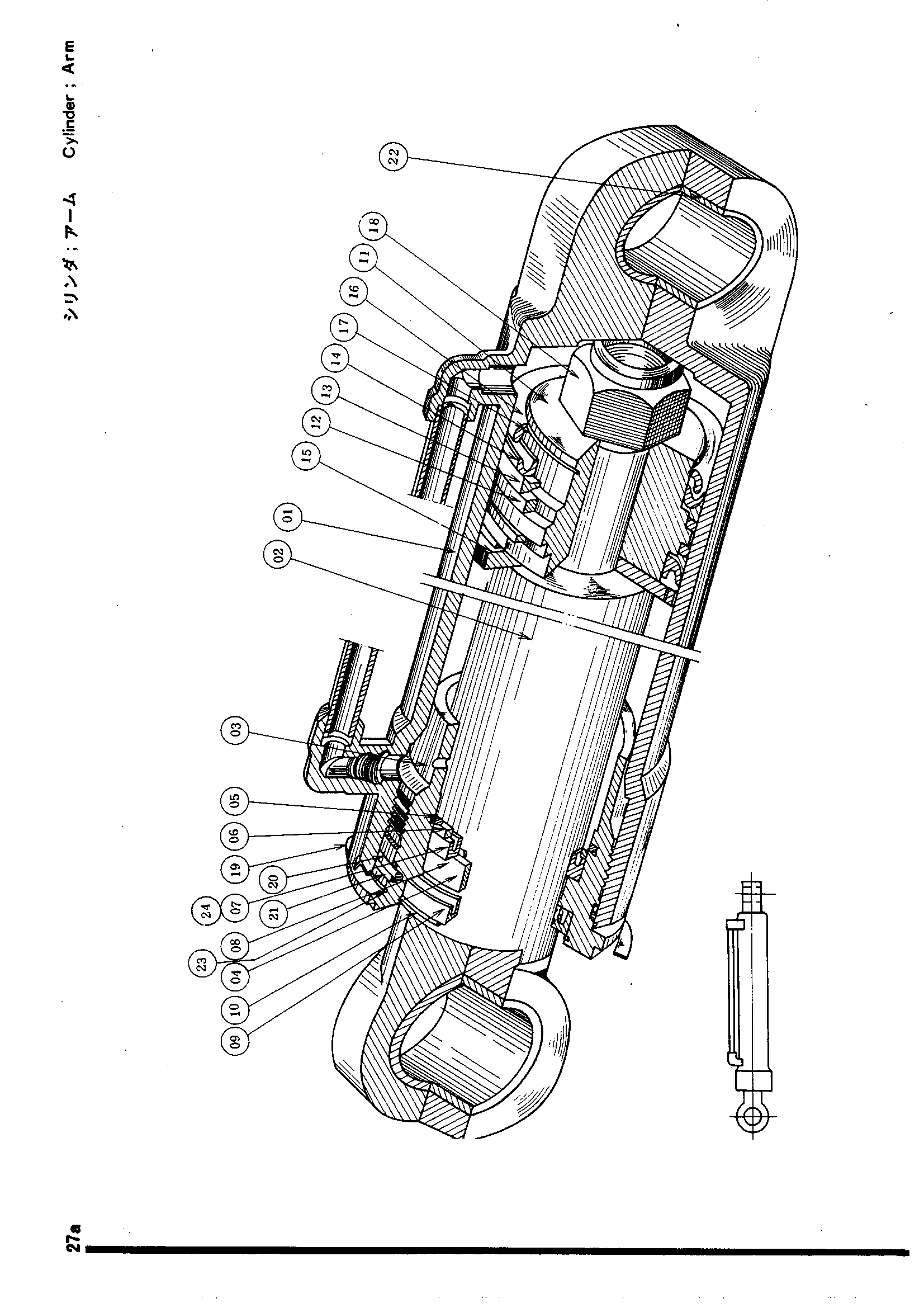

Гидроцилиндр рукояти <UH03D, DT, M-2, WH03, UH04> — HITACHI UH04M

Заводская схема «Гидроцилиндр рукояти <UH03D, DT, M-2, WH03, UH04>» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4033545 замена: I4512390	Гидроцилиндр рукояти	1
	4509196 замена: I4512390	Гидроцилиндр рукоять	1
	4512390	Гидроцилиндр	1
	4512390	Гидроцилиндр	1
	4512390	Гидроцилиндр	1
	4512390	Гидроцилиндр	1
	4512390	Гидроцилиндр	1
	4512390	Гидроцилиндр	1
	4512390	Гидроцилиндр	1
	4512390	Гидроцилиндр	1
	4512390	Гидроцилиндр	1
	973228	Гидроцилиндр рукоять	1
	973228 замена: I4512390	Гидроцилиндр рукоять	1
	973228 замена: I4512390	Гидроцилиндр рукоять	1
	973228 замена: I4512390	Гидроцилиндр рукоять	1
	973228 замена: I4512390	Гидроцилиндр рукоять	1
	973228	Гидроцилиндр рукоять	1
	973228	Гидроцилиндр рукоять	1
01	3001126	Труба гидроцилиндра	1
01	3001126	Труба гидроцилиндра	1
01	3001126	Труба гидроцилиндра	1
01	3001126	Труба гидроцилиндра	1
02	4009915	Шток поршня	1
02	4009915	Шток поршня	1
02	4009915	Шток поршня	1
02	4009915	Шток поршня	1
03	3001127	Головка гидроцилиндра	1
03	3001127	Головка гидроцилиндра	1
03	3001127	Головка гидроцилиндра	1
03	3001127	Головка гидроцилиндра	1
04	4004662	Втулка	1
04	4004662	Втулка	1
04	4004662	Втулка	1
04	4004662	Втулка	1
05	4004663 замена: I988682	Кольцо фиксатор	1
05	4004663 замена: I988682	Кольцо фиксатор	1
05	4004663 замена: I988682	Кольцо фиксатор	1
05	4004663 замена: I988682	Кольцо фиксатор	1
05	988682	Стопорное кольцо	1
05	988682	Стопорное кольцо	1
05	988682	Стопорное кольцо	1
05	988682	Стопорное кольцо	1
06	4004664 замена: I988683	Манжета головка	1
06	4004664 замена: I988683	Манжета головка	1
06	4004664 замена: I988683	Манжета головка	1
06	4004664 замена: I988683	Манжета головка	1
06	988683	Кольцо	1
06	988683	Кольцо	1
06	988683	Кольцо	1
06	988683	Кольцо	1
07	4509736	U-образная манжета	1
07	4509736	U-образная манжета	1
07	4509736	U-образная манжета	1
07	4509736	U-образная манжета	1
07	4509736	U-образная манжета	1
07	4509736	U-образная манжета	1
07	4509736	U-образная манжета	1
07	4509736	U-образная манжета	1
07	4509746 замена: P4509736	Кольцо U	1
07	4509746 замена: P4509736	Кольцо U	1
07	955960	U-образная манжета	1
07	955960 замена: P4509736	U-образная манжета	1
07	955960 замена: P4509736	U-образная манжета	1
07	955960 замена: P4509736	U-образная манжета	1
07	955960 замена: P4509736	U-образная манжета	1
07	955960	U-образная манжета	1
07	955960	U-образная манжета	1
07	955960	U-образная манжета	1
08	4004756	Уплотнение нейлоновый	1
08	4004756	Уплотнение нейлоновый	1
08	4004756	Уплотнение нейлоновый	1
08	4509749	Ринг-бакк UP	1
08	4509749	Ринг-бакк UP	1
08	934276	Уплотнение нейлоновый	1
08	934276	Уплотнение нейлоновый	1
08	934276	Уплотнение нейлоновый	1
08	934276	Уплотнение нейлоновый	1
08	955963	Уплотнение нейлоновый	1
09	4004666 замена: I989214	Грязесъёмное кольцо	1
09	4004666 замена: I989214	Грязесъёмное кольцо	1
09	4004666 замена: I989214	Грязесъёмное кольцо	1
09	4004666 замена: I989214	Грязесъёмное кольцо	1
09	4037314	Грязесъёмное кольцо	1
09	989214	Масляное уплотнение	1
09	989214	Масляное уплотнение	1
10	4004675 замена: I4502167	Кольцо фиксатор	1
10	4004675 замена: I4502167	Кольцо фиксатор	1
10	4004675 замена: I4502167	Кольцо фиксатор	1
10	4004675 замена: I4502167	Кольцо фиксатор	1
10	4502167	Кольцо фиксатор	1
10	4502167	Кольцо фиксатор	1
10	4502167	Кольцо фиксатор	1
10	4502167	Кольцо фиксатор	1
11	4004667	Поршень	1
11	4004667	Поршень	1
11	4004667	Поршень	1
11	4004667	Поршень	1
12	4004767 замена: I955975	Поршневое кольцо	2
12	4004767 замена: I955975	Поршневое кольцо	2
12	4004767 замена: I955975	Поршневое кольцо	2
12	4004767 замена: I955975	Поршневое кольцо	2
12	955975	Поршневое кольцо	2
12	955975	Поршневое кольцо	2
12	955975	Поршневое кольцо	2
12	955975	Поршневое кольцо	2
13	4004768	Хеел нейлоновый	2
13	4004768	Хеел нейлоновый	2
13	4004768	Хеел нейлоновый	2
13	4004768	Хеел нейлоновый	2
14	4004680	Кольцо U	2
14	4004680	Кольцо U	2
14	4004680	Кольцо U	2
14	4004680	Кольцо U	2
15	4004668	Держатель у-ринг	1
15	4004668	Держатель у-ринг	1
15	4004668	Держатель у-ринг	1
15	4004668	Держатель у-ринг	1
16	4004682	Держатель у-ринг	1
16	4004682	Держатель у-ринг	1
16	4004682	Держатель у-ринг	1
16	4004682	Держатель у-ринг	1
17	4004683 замена: I4510887	Ограничитель	1
17	4004683 замена: I4510887	Ограничитель	1
17	4004683 замена: I4510887	Ограничитель	1
17	4004683 замена: I4510887	Ограничитель	1
17	4510887	Ограничитель	1
17	4510887	Ограничитель	1
17	4510887	Ограничитель	1
17	4510887	Ограничитель	1
18	4008407	U-образная гайка	1
18	4008407	U-образная гайка	1
18	4008407	U-образная гайка	1
18	4008407	U-образная гайка	1
19	4004685	Стопорная шайба	1
19	4004685	Стопорная шайба	1
19	4004685	Стопорная шайба	1
19	4004685	Стопорная шайба	1
20	4004686	Уплотнительное кольцо	1
20	4004686	Уплотнительное кольцо	1
20	4004686	Уплотнительное кольцо	1
20	4004686	Уплотнительное кольцо	1
21	4004687	Кольцо	1
21	4004687	Кольцо	1
21	4004687	Кольцо	1
21	4004687	Кольцо	1
22	4008406 замена: I4509928	Втулка	4
22	4008406 замена: I4509928	Втулка	4
22	4509928	Втулка	2
22	4509928	Втулка	2
22	4509928	Втулка	2
22	4509928	Втулка	2
22	4509928	Втулка	2
23	4511123	Уплотнительное кольцо	1
23	4511123	Уплотнительное кольцо	1
23	4511123	Уплотнительное кольцо	1
23	4511123	Уплотнительное кольцо	1
23	4511123	Уплотнительное кольцо	1
24	4037315	Держатель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
