Гусеница — HITACHI UH04M

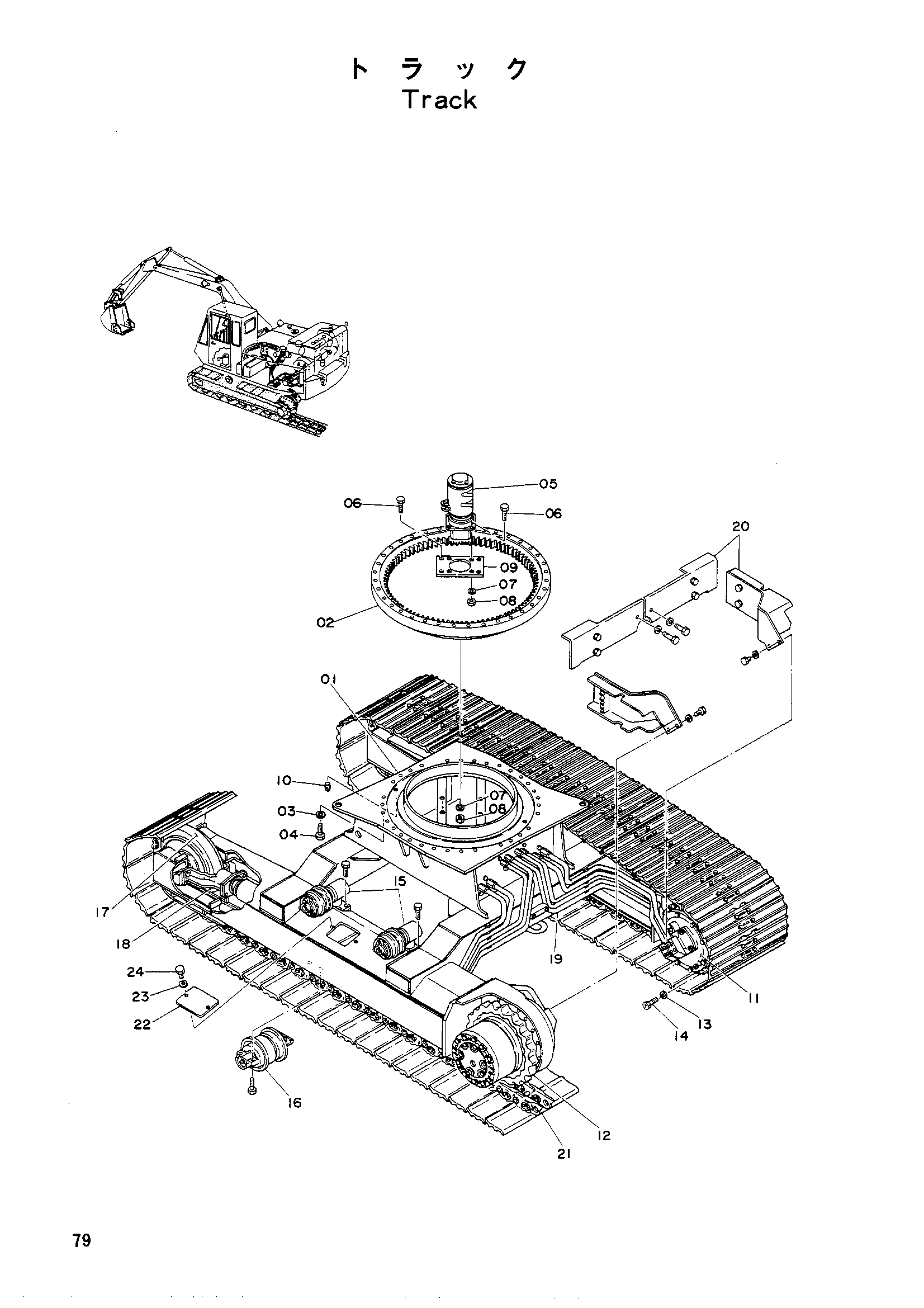

Заводская схема «Гусеница» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6001373	Гусеничная рама	1
01	6001766	Гусеничная рама	1
01	6500729	Гусеничная рама	1
02	4038552	Каток поворот	1
02	4509856 замена: 4038552	Каток поворот	1
03	A590916	Пружинная шайба	32
04	M121650	Болт	32
05	9016353	Центральный коллектор в сборе	1
05	9400244 замена: 9401890	Центральный коллектор в сборе	1
05	9400244 замена: M221240	Центральный коллектор в сборе	1
05	9401890 замена: 9016353	Центральный коллектор в сборе	1
05	9401890	Центральный коллектор в сборе	1
06	M111236	Болт	8
07	A590912	Пружинная шайба	8
08	M511210	Гайка	8
09	445645	Пластина	1
10	J75286	Пробка	2
11	9011741	Ходовой устройство	1
11	9013394	Ходовой устройство (правый)	1
12	9011741	Ходовой устройство	1
12	9013393	Ходовой устройство (левый)	1
13	A590916	Пружинная шайба	32
14	M121663	Болт	32
14	M121671	Болт	32
15	9402753	Поддерживающий каток в сборе	4
16	9402754 замена: 9400209	Опорный каток в сборе	12
16	9402754 замена: M111656	Опорный каток в сборе	12
17	9013705	Направляющее колесо в сборе	2
17	9400889 замена: 9013705	Направляющее колесо в сборе	2
18	9013707	Гусеница пружина в сборе	2
18	9400888 замена: 8005365	Гусеница пружина в сборе	2
18	9400888 замена: 9013707	Гусеница пружина в сборе	2
19	9013708	Ходовой трубопроводы в сборе	1
19	9016447	Ходовой трубопроводы в сборе	1
19	9400890	Ходовой трубопроводы в сборе	1
20	9010455	Трубопроводы крышка в сборе	1
20	9013709	Трубопроводы крышка в сборе	1
20	9016448	Трубопроводы крышка в сборе	1
21	9400887	Гусеничная цепь в сборе(710S)	2
22	4513694	Крышка	2
23	A590910	Пружинная шайба	4
24	M101020 замена: M111020	Болт	4
24	M111020	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
