Масляный радиатор трубопроводы — HITACHI UH04M

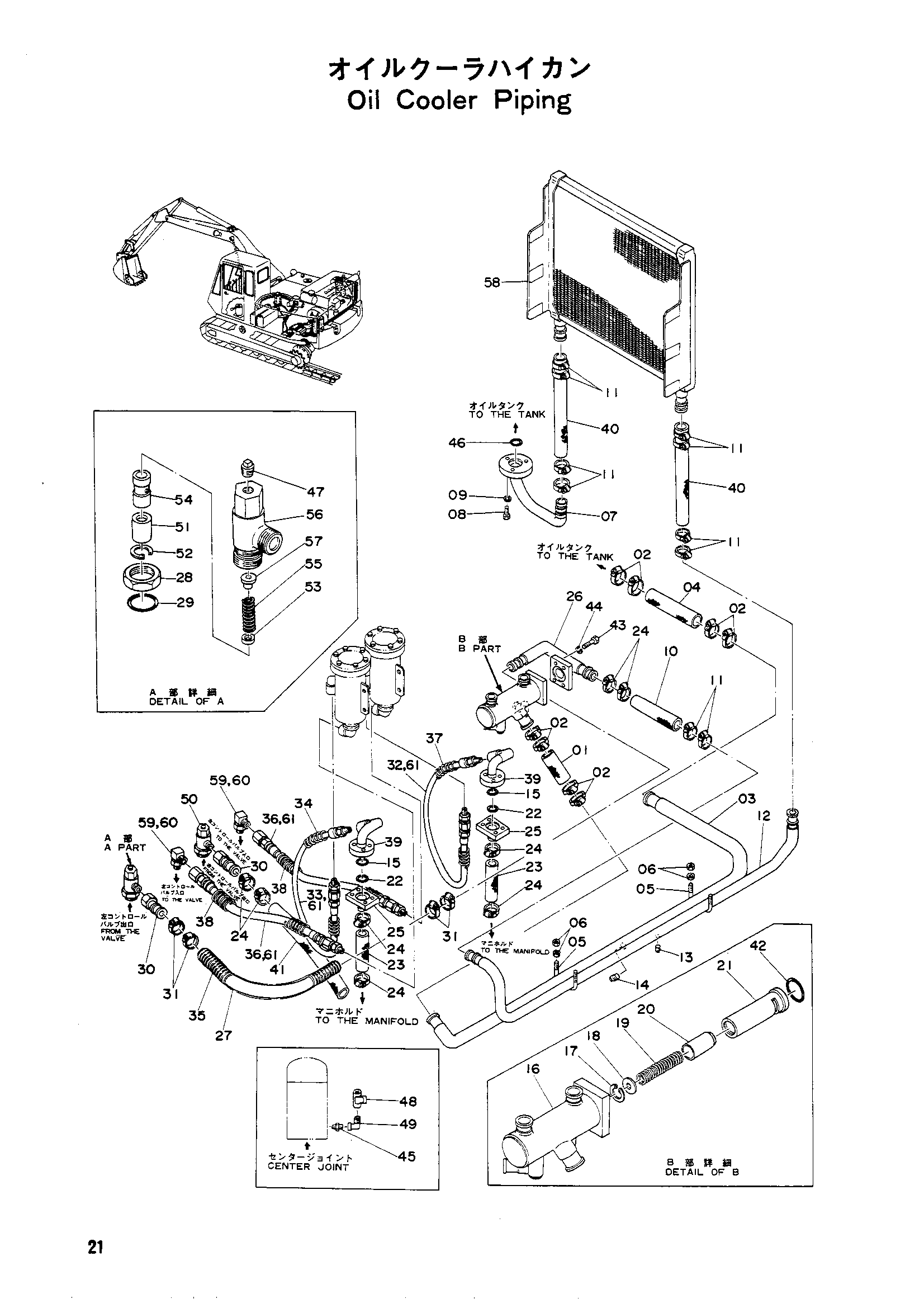

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4033341 | Резиновый шланг | 1 |
| 01 | 458145 | Резиновый шланг | 1 |
| 02 | 4504198 | Зажим шланг | 8 |
| 02 | 4504199 замена: 4504198 | Зажим шланг | 8 |
| 03 | 7003783 | Всасывающая трубка | 1 |
| 03 | 7500948 | Всасывающая трубка | 1 |
| 04 | 4033341 | Резиновый шланг | 1 |
| 04 | 458145 | Резиновый шланг | 1 |
| 05 | 497632 | U-образный болт | 2 |
| 06 | M501210 | Гайка | 8 |
| 07 | 8007300 | Обратная трубка | 1 |
| 07 | 8501559 | Обратная трубка | 1 |
| 08 | M111032 | Болт | 3 |
| 09 | A590910 | Пружинная шайба | 3 |
| 10 | 4033339 | Резиновый шланг | 1 |
| 10 | 4506539 замена: 4033339 | Резиновый шланг | 1 |
| 11 | 4011675 | Зажим шланг | 10 |
| 12 | 7003939 | Обратная трубка | 1 |
| 12 | 7500947 | Обратная трубка | 1 |
| 13 | 491954 замена: 94-2011 | Пробка | 1 |
| 13 | 94-2011 | Пробка | 1 |
| 13 | J75281 | Пробка | 1 |
| 14 | 491954 замена: 94-2011 | Пробка | 1 |
| 14 | 94-2011 | Пробка | 1 |
| 14 | J75282 | Пробка | 1 |
| 15 | A810035 | Уплотнительное кольцо | 2 |
| 16 | 7003782 | Коллектор всасывание | 1 |
| 16 | 7501525 | Коллектор | 1 |
| 17 | 446751 | Уплотнительное кольцо | 1 |
| 18 | 446381 | Шайба | 1 |
| 19 | 446338 | Пружина | 1 |
| 20 | 446337 | Клапан | 1 |
| 21 | 8501772 | Корпус | 1 |
| 22 | A810045 | Уплотнительное кольцо | 2 |
| 23 | 4003789 | Резиновый шланг | 2 |
| 24 | 4011675 | Зажим шланг | 8 |
| 25 | 8501399 | Всасывающая трубка | 2 |
| 26 | 8007111 | Обратная трубка | 1 |
| 26 | 8501771 | Обратная трубка | 1 |
| 27 | 4054387 | Резиновый шланг | 1 |
| 27 | 4506541 | Шланг | 1 |
| 28 | 445468 | Гайка | 2 |
| 29 | 4510188 | Уплотнительное кольцо | 2 |
| 29 | 954489 замена: 4510188 | Уплотнительное кольцо | 2 |
| 30 | 446379 | Соединение | 2 |
| 31 | 4011675 | Зажим шланг | 4 |
| 32 | 4054333 | Шланг | 1 |
| 32 | 959518 замена: 4054333 | Резиновый шланг | 1 |
| 32 | 959518 замена: 94-1304 | Резиновый шланг | 1 |
| 33 | 4054332 | Шланг | 1 |
| 33 | 959571 замена: 4054332 | Резиновый шланг | 1 |
| 33 | 959571 замена: 94-1304 | Резиновый шланг | 1 |
| 34 | 4053611 | Защитный кожух | 1 |
| 34 | 456052 замена: 4053611 | Защитный кожух | 1 |
| 35 | 4513877 | Защитный кожух | 1 |
| 36 | 4005523 замена: 4054335 | Резиновый шланг | 2 |
| 36 | 4005523 замена: 94-1304 | Резиновый шланг | 2 |
| 36 | 4054335 | Шланг | 2 |
| 37 | 4005571 замена: 4053612 | Протектер | 1 |
| 37 | 4053612 | Защитный кожух | 1 |
| 38 | 4005570 замена: 4053613 | Защитный кожух | 2 |
| 38 | 4053613 | Защитный кожух | 2 |
| 39 | 8000766 замена: 8007112 | Трубка | 2 |
| 39 | 8007112 | Трубка | 2 |
| 40 | 4032274 | Резиновый шланг | 2 |
| 40 | 4033339 | Резиновый шланг | 2 |
| 40 | 491937 | Резиновый шланг | 2 |
| 41 | 4054387 | Резиновый шланг | 1 |
| 41 | 491936 | Резиновый шланг | 1 |
| 42 | A810055 | Уплотнительное кольцо | 1 |
| 43 | M101236 замена: M111236 | Болт | 4 |
| 43 | M111236 | Болт | 4 |
| 44 | A590912 | Пружинная шайба | 4 |
| 45 | 487863 | Ниппель | 1 |
| 46 | A810045 | Уплотнительное кольцо | 1 |
| 47 | 94-2023 | Пробка | 2 |
| 47 | J75283 замена: 94-2023 | Пробка | 2 |
| 48 | 94-0661 | Тройник | 1 |
| 49 | 961263 | Адаптер | 1 |
| 50 | 4509550 | Клапан в сборе | 2 |
| 51 | 4509539 | Втулка | 1 |
| 52 | 952364 | Стопорное кольцо | 1 |
| 53 | 4508867 | Опора | 1 |
| 54 | 4031854 | Тарельчатый клапан | 1 |
| 54 | 4508235 замена: 4031854 | Тарельчатый клапан | 1 |
| 55 | 4508234 | Пружина | 1 |
| 56 | 3502030 | Угловой штуцер | 1 |
| 57 | 4508236 | Направляющая пружины | 1 |
| 58 | 111382 | Масляный радиатор | 1 |
| 58 | 2005654 | Масляный радиатор | 1 |
| 59 | 4005572 | Угловой штуцер | 2 |
| 60 | 4009374 | Уплотнительное кольцо | 1 |
| 61 | 94-1304 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
