Управление двигателем — HITACHI UH04M

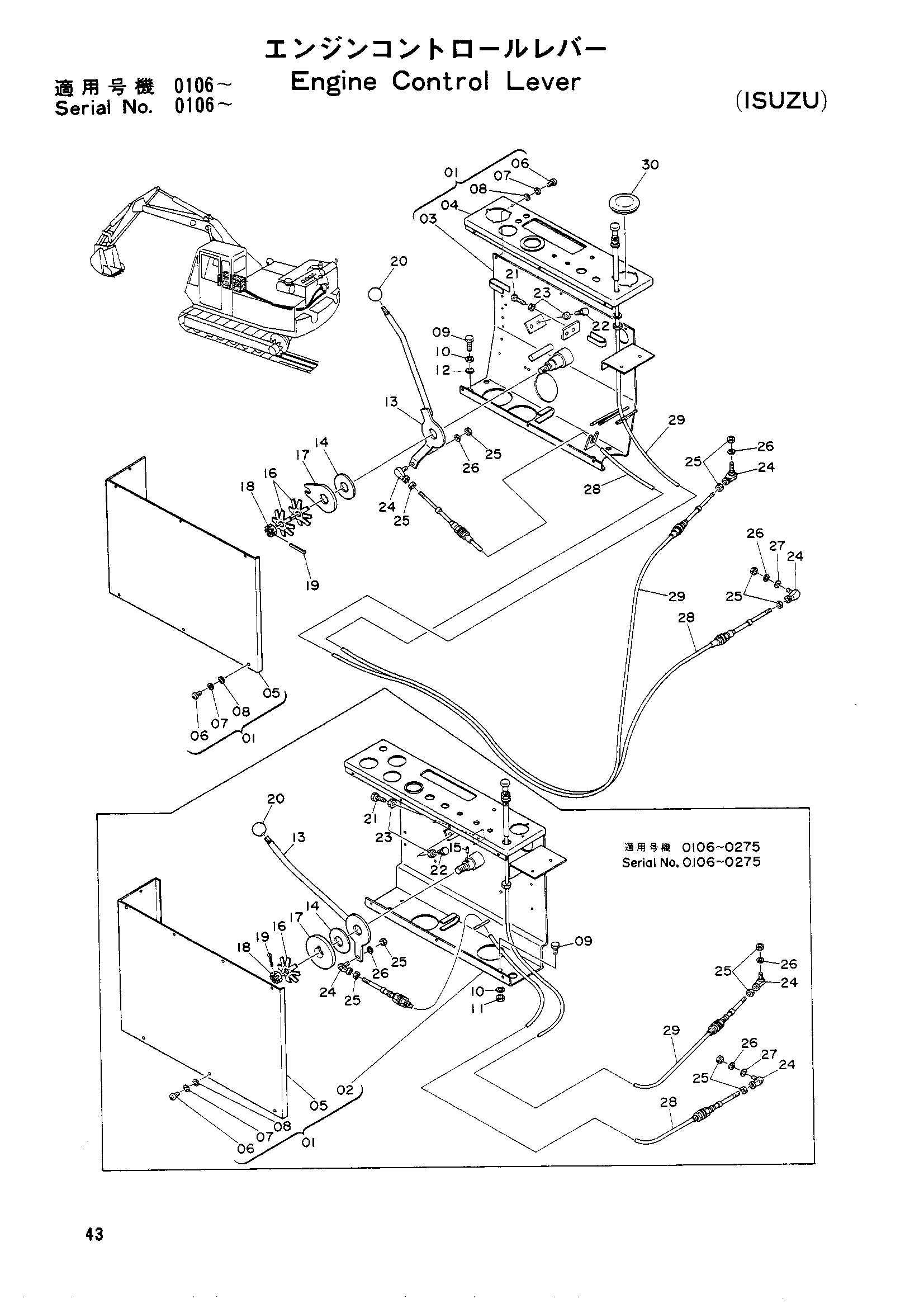

Заводская схема «Управление двигателем» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9013898 | Метер-боад в сборе | 1 |
| 01 | 9016055 | Метер-боад в сборе | 1 |
| 02 | 7002632 | Метер-боад | 1 |
| 03 | 7003726 | Стойка | 1 |
| 04 | 8006558 | Панель | 1 |
| 05 | 2003468 | Крышка | 1 |
| 05 | 2005212 | Крышка | 1 |
| 06 | M430613 | Винт | 8 |
| 06 | M430613 | Винт | 10 |
| 07 | A590906 | Пружинная шайба | 8 |
| 07 | A590906 | Пружинная шайба | 10 |
| 08 | A590106 | Шайба пластина | 8 |
| 08 | A590106 | Шайба пластина | 10 |
| 09 | M111020 | Болт | 4 |
| 09 | M201020 замена: M111020 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | M561006 | Гайка | 2 |
| 12 | A590110 | Шайба | 4 |
| 13 | 8004310 | Рычаг | 1 |
| 13 | 8006557 | Рычаг топливный | 1 |
| 14 | 428770 | Диск | 1 |
| 15 | J400616 | Установочный штифт | 1 |
| 16 | 4502974 | Пружина флусх | 1 |
| 16 | 4502974 | Пружина флусх | 2 |
| 17 | 4053155 | Пластина | 1 |
| 17 | 4502973 | Шайба | 1 |
| 18 | M531619 | Корончатая гайка | 1 |
| 18 | M631619 | Корончатая гайка | 1 |
| 19 | A764032 | Шплинт | 1 |
| 19 | A764036 | Шплинт | 1 |
| 20 | 499845 | Рукоятка | 1 |
| 20 | 499848 замена: 499845 | Рукоятка | 1 |
| 21 | M111036 | Болт | 1 |
| 21 | M161056 | Болт | 1 |
| 22 | M111032 | Болт | 1 |
| 22 | M111036 | Болт | 1 |
| 23 | A501008 | Гайка | 2 |
| 24 | 4037768 | Шарнир | 3 |
| 24 | 4056016 | Шарнир | 3 |
| 25 | M500504 | Гайка | 6 |
| 26 | A590905 | Пружинная шайба | 3 |
| 27 | A590105 | Шайба | 1 |
| 28 | 4041295 | Трос управления | 1 |
| 28 | 4053232 | Трос управления | 1 |
| 29 | 4041296 | Трос управления | 1 |
| 30 | 4056121 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
