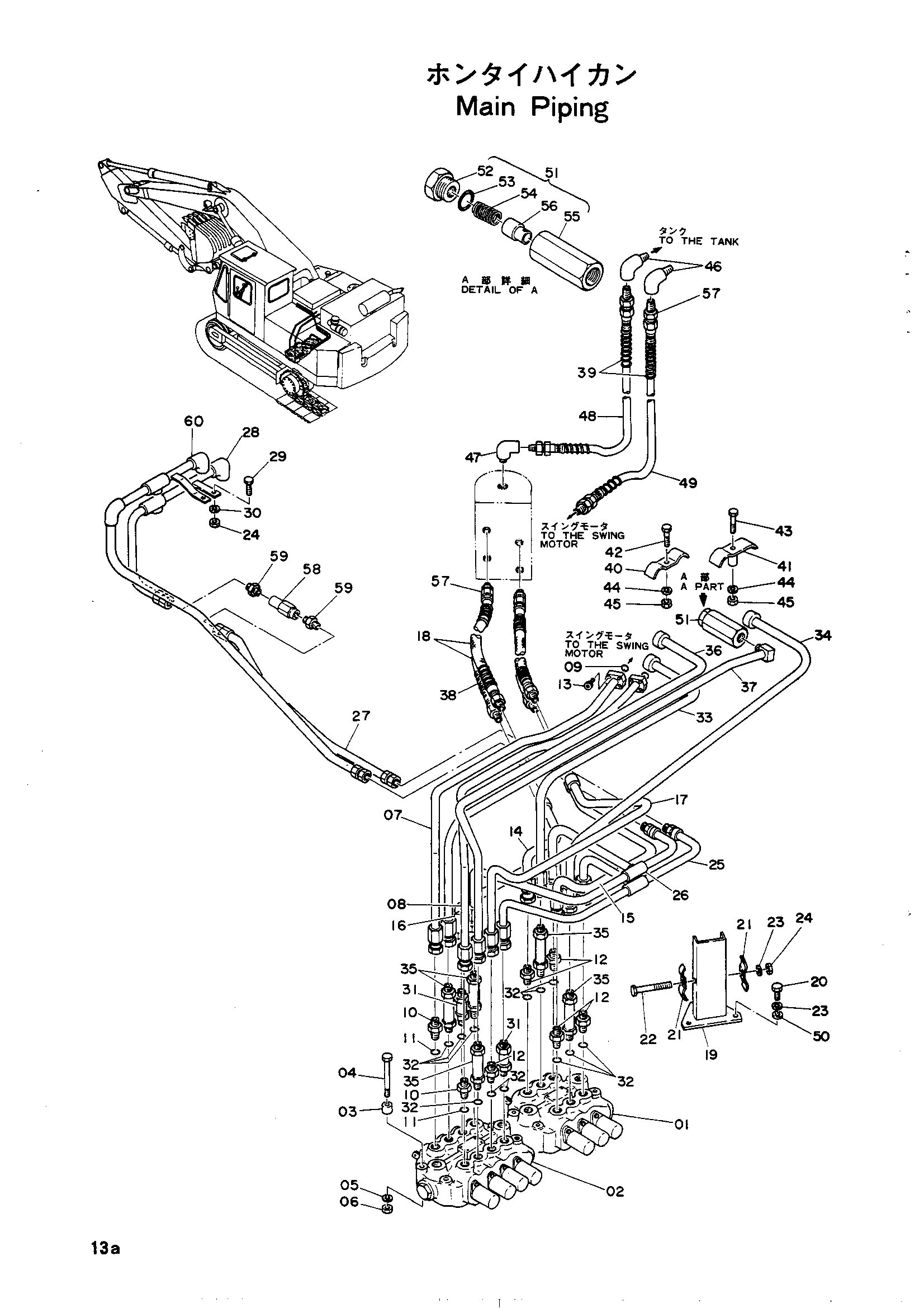

Основные гидролинии — HITACHI UH04M

Заводская схема «Основные гидролинии» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4066534	Гидрораспределитель	1
02	4063134	Гидрораспределитель	1
03	434935	Проставка	8
04	M111201	Болт	8
05	A590912	Пружинная шайба	8
06	M501210	Гайка	8
07	7003736	Трубка	1
08	7003735	Трубка	1
09	A811025	Уплотнительное кольцо	2
10	4042047	Адаптер	2
11	R26906R	Уплотнительное кольцо	2
12	445161	Адаптер	5
13	M340832	Болт с внутренним шестигранником	8
14	8007009	Трубка	1
15	7003733	Трубка	1
16	7003734	Трубка	1
17	7003732	Трубка	1
18	4054342	Шланг(8)	4
19	8007010	Опора	1
20	M111018	Болт	3
21	4053596	Хомут трубки	2
22	M111004	Болт	1
23	A590910	Пружинная шайба	4
24	M511008	Хнут	3
25	8007015	Трубка	1
26	8007016	Трубка	1
27	9705390	Трубка	1
28	8008512	Трубка	1
29	M111025	Болт	2
30	A590910	Пружинная шайба	2
31	445409	Адаптер	2
32	954492	Уплотнительное кольцо	12
33	8007012	Трубка	1
34	8007013	Трубка	1
35	445162	Адаптер	5
36	8007011	Трубка	1
37	8007014	Трубка	1
38	4053915	Защитный кожух	4
39	4044420	Защита 500	2
40	4053600	Хомут трубки	1
41	9800799	Хомут трубки	1
42	M111071	Болт	1
43	M111071	Болт	1
44	A590910	Пружинная шайба	2
45	M501008	Гайка	2
46	94-0632	Угловой штуцер: S(100)	2
47	94-0648	Угловой штуцер	1
48	4054359	Шланг	1
49	4054360	Резиновый шланг	1
50	4506149	Шайба	2
51	9403129	Клапан в сборе обратный	1
52	4512853	Адаптер(UH04)	1
53	4506429	Уплотнительное кольцо	1
54	4512604	Пружина(UH04)	1
55	3502622	Корпус(UH04)	1
56	4512852	Поршень(UH04)	1
57	94-1303	Адаптер	8
58	4062423	Клапан обратный	1
59	94-1304	Адаптер	2
60	8008967	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
