Рама — HITACHI UH04M

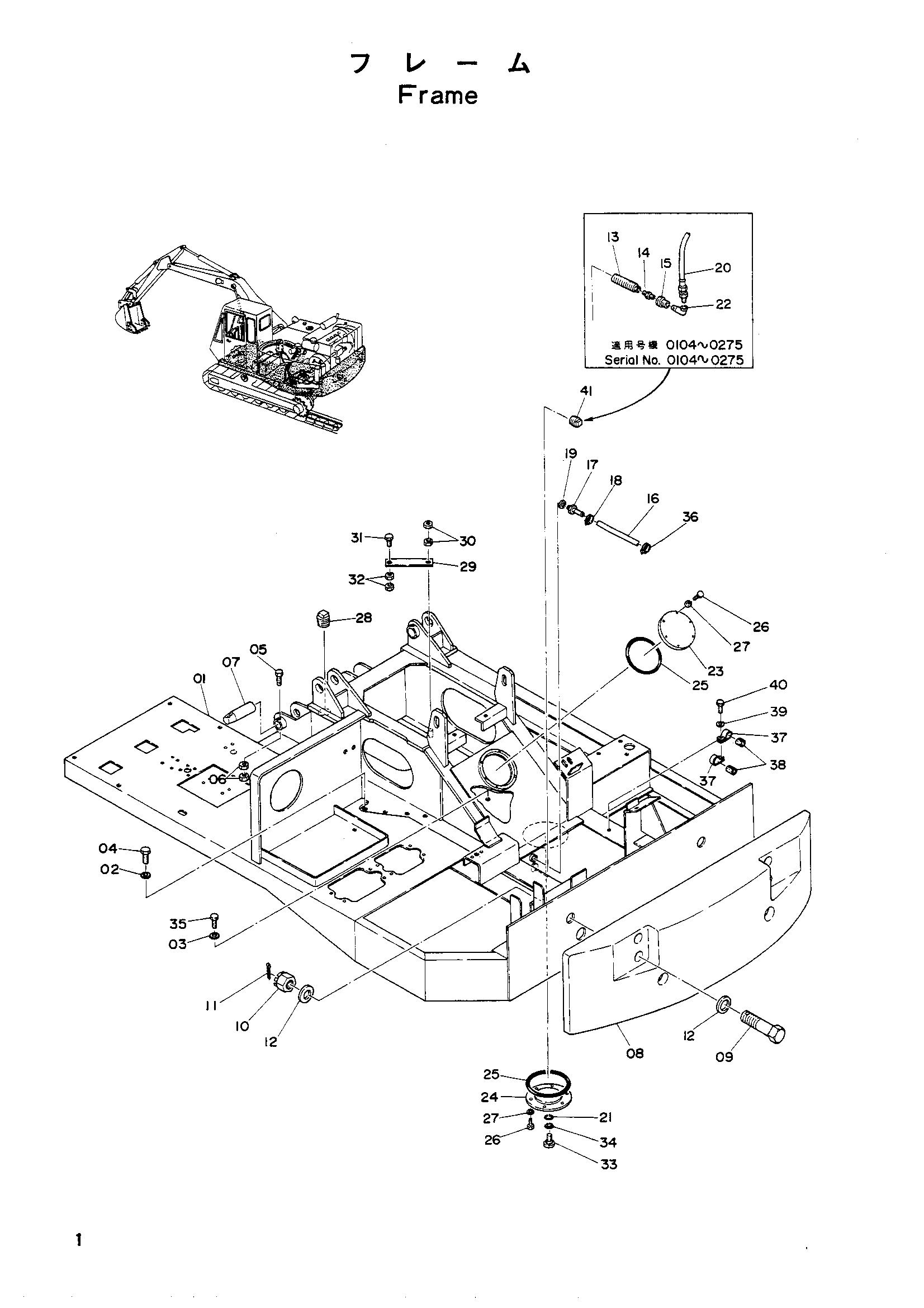

Заводская схема «Рама» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000383 | Рама основной | 1 |
| 01 | 5500116 | Рама основной | 1 |
| 02 | A590916 | Пружинная шайба | 29 |
| 02 | A590916 | Пружинная шайба | 30 |
| 03 | 450889 | Шайба | 2 |
| 04 | 437305 | Болт | 32 |
| 04 | M121645 | Болт | 29 |
| 04 | M121645 | Болт | 30 |
| 05 | 4006115 замена: M121290 | Болт | 4 |
| 05 | M121290 | Болт | 4 |
| 06 | M511207 замена: M511210 | Гайка | 8 |
| 06 | M511210 замена: M121290 | Гайка | 8 |
| 07 | 445002 | Палец | 4 |
| 08 | 76566 | Противовес | 1 |
| 09 | 443237 | Болт | 2 |
| 10 | J22014 | Корончатая гайка | 2 |
| 11 | J410880 | Шплинт | 2 |
| 12 | J21014 | Шайба | 4 |
| 13 | 445101 | Фильтр | 1 |
| 14 | J70783 | Ниппель | 1 |
| 15 | 438933 | Адаптер | 1 |
| 16 | 4032548 | Шланг | 1 |
| 16 | 4036923 | Шланг | 1 |
| 17 | 4055651 | Адаптер | 1 |
| 17 | 4508775 | Ниппель | 1 |
| 17 | 49960 | Ниппель | 1 |
| 18 | 4514700 | Хомут шланга | 1 |
| 18 | 968801 замена: 4514700 | Зажим | 1 |
| 18 | D910561 | Зажим | 1 |
| 19 | A890018 | Манжета | 1 |
| 20 | 3004209 | Топливный шланг | 1 |
| 20 | 3501928 | Топливный шланг | 1 |
| 21 | 954495 | Уплотнительное кольцо | 1 |
| 22 | 961263 | Угловой штуцер | 1 |
| 23 | 4037673 | Крышка | 1 |
| 23 | 440555 замена: 4037673 | Крышка | 1 |
| 24 | 964500 замена: 9704683 | Крышка | 1 |
| 24 | 9704683 | Крышка | 1 |
| 25 | A810165 | Уплотнительное кольцо | 2 |
| 26 | M111025 | Болт | 12 |
| 27 | A590910 | Пружинная шайба | 12 |
| 28 | J75220 | Пробка | 1 |
| 29 | 437247 | Тяга | 1 |
| 30 | M511207 замена: M511210 | Гайка | 2 |
| 30 | M511210 | Гайка | 2 |
| 31 | M111480 | Болт | 1 |
| 32 | M501411 | Гайка | 2 |
| 33 | 453142 | Пробка дренажный | 1 |
| 34 | 453143 | Манжета резиновый | 1 |
| 35 | M121636 | Болт | 2 |
| 35 | M121636 | Болт | 3 |
| 36 | 4036922 | Зажим | 1 |
| 36 | 4514700 | Хомут шланга | 1 |
| 36 | 968801 замена: 4514700 | Зажим | 1 |
| 37 | 4000858 | Зажим трубка | 2 |
| 38 | 929040 | Резиновая прокладка | 2 |
| 39 | A590906 | Пружинная шайба | 1 |
| 40 | J100613 | Болт | 1 |
| 41 | J75214 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
