Ходовой трансмиссия — HITACHI UH043

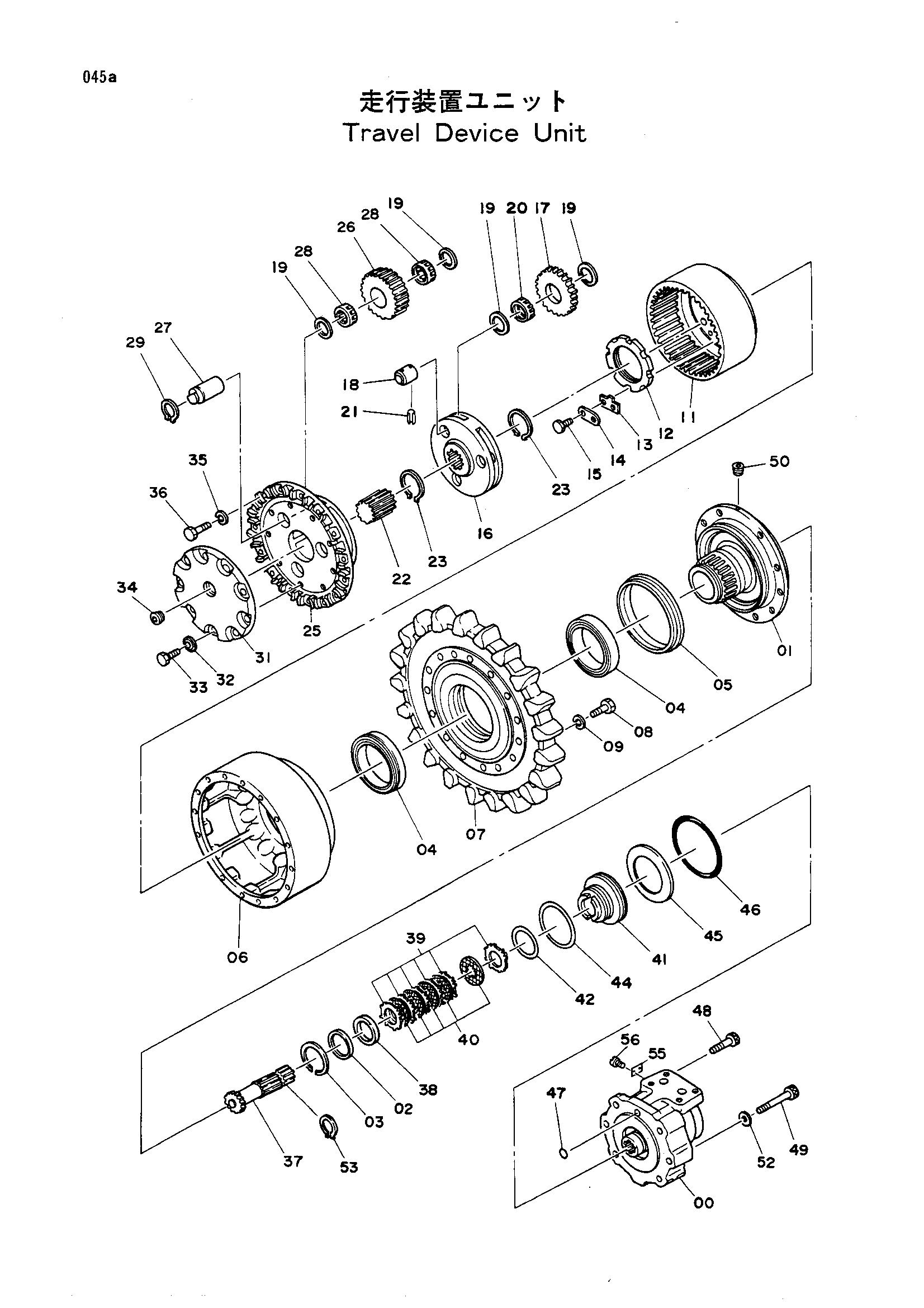

Заводская схема «Ходовой трансмиссия» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9055695	Бортовой редуктор блок	1
00	9055645	Гидромотор	1
01	1004752	Хоугинг	1
02	4092443	Проставка	1
03	991726	Стопорное кольцо	1
04	4082328	Роликовый подшипник	2
05	4092483	Комплект уплотнений	1
06	1005135	Барабан	1
07	1007323	Звёздочка	1
08	M221645	Болт	16
09	A590916	Пружинная шайба	16
11	2013750	Коронная шестерня	1
12	3013331	Гайка	1
13	4092709	Пластина	1
14	4092482	Стопорная пластина	1
15	M111016	Болт	2
16	2014953	Водило	1
17	3022198	Планетарная шестерня	3
18	4124179	Палец	3
19	4113761	Упорная пластина	12
20	4124180	Игольчатый подшипник	3
21	4082632	Пружинный штифт	3
22	3022197	Солнечная шестерня	1
23	991347	Стопорное кольцо	2
25	1005136	Водило	1
26	3020178	Планетарная шестерня	3
27	4113608	Палец	3
28	4113606	Игольчатый подшипник	6
29	991342	Стопорное кольцо	3
31	2013748	Крышка	1
32	4065034	Уплотнительная шайба	6
33	M211225	Болт	6
34	94-2014	Пробка	1
35	A590912	Пружинная шайба	16
36	M221232	Болт	16
37	2014941	Вал карданный вал	1
38	4092444	Проставка	1
39	3015616	Пластина	6
40	3015615	Пластина фрикционный	5
41	3018788	Поршень	1
42	4092712	Уплотнительное кольцо	1
44	4092713	Уплотнительное кольцо	1
45	3017067	Сприг диск	1
46	4092711	Уплотнительное кольцо	1
47	957366	Уплотнительное кольцо	1
48	M351271	Болт с внутренним шестигранником	2
49	M351200	Болт с внутренним шестигранником	4
50	4504507	Пробка	1
52	4092966	Шайба пластина	6
53	929231	Стопорное кольцо	1
55	3024872	Информационная табличка	1
56	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
