Рычаг управления (2-рычаг тип) — HITACHI UH043

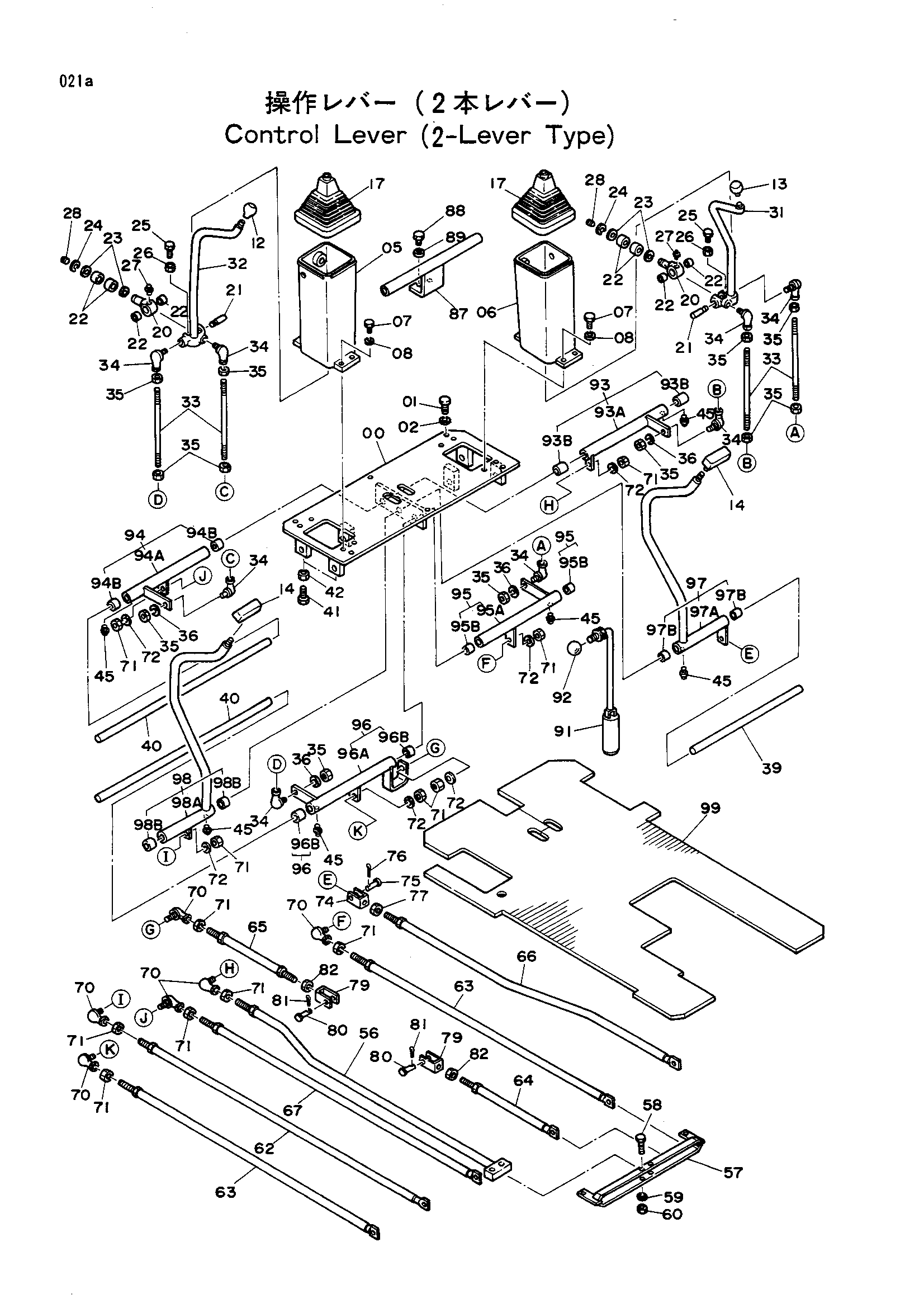

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7013871 | Кронштейн | 1 |
| 01 | J901020 | Болт | 6 |
| 02 | A590910 | Пружинная шайба | 6 |
| 05 | 7011224 | Стойка | 1 |
| 06 | 7011225 | Стойка | 1 |
| 07 | J901020 | Болт | 8 |
| 08 | A590910 | Пружинная шайба | 8 |
| 12 | 4117703 | Рукоятка | 1 |
| 13 | 4117704 | Рукоятка | 1 |
| 14 | 4122423 | Рукоятка | 2 |
| 17 | 2016686 | Защитный чехол | 2 |
| 20 | 3025206 | Палец | 2 |
| 21 | 4086444 | Палец | 2 |
| 22 | 4063694 | Игольчатый подшипник | 8 |
| 23 | A590116 | Шайба | 4 |
| 24 | 991339 | Стопорное кольцо | 2 |
| 25 | J900822 | Болт | 2 |
| 26 | M500807 | Гайка | 2 |
| 27 | J75481 | Штуцер | 2 |
| 28 | 94-2010 | Пробка | 2 |
| 31 | 7010969 | Рычаг | 1 |
| 32 | 7010970 | Рычаг | 1 |
| 33 | 4131254 | Шток | 4 |
| 34 | 4056019 | Шарнир | 8 |
| 35 | M501008 | Гайка | 12 |
| 36 | A590910 | Пружинная шайба | 4 |
| 39 | 4140991 | Палец | 1 |
| 40 | 4140992 | Палец | 2 |
| 41 | J901025 | Болт | 3 |
| 42 | J950010 | Гайка | 3 |
| 45 | J75481 | Штуцер | 6 |
| 56 | 9719730 | Шток | 1 |
| 57 | 8028626 | Тяга | 1 |
| 58 | J901060 | Болт | 2 |
| 59 | A590910 | Пружинная шайба | 2 |
| 60 | J950010 | Гайка | 2 |
| 62 | 9719731 | Шток | 1 |
| 63 | 9719732 | Шток | 2 |
| 64 | 9719733 | Шток | 1 |
| 65 | 9719734 | Шток | 1 |
| 66 | 9719735 | Шток | 1 |
| 67 | 9719736 | Шток | 1 |
| 70 | 4056019 | Шарнир | 6 |
| 71 | M501008 | Гайка | 12 |
| 72 | A590910 | Пружинная шайба | 6 |
| 74 | M981055 | Концевой вилка | 1 |
| 75 | A741026 | Палец | 1 |
| 76 | A763016 | Шплинт | 1 |
| 77 | M501008 | Гайка | 1 |
| 79 | M980844 | Концевой вилка | 2 |
| 80 | A740821 | Палец | 2 |
| 81 | A762013 | Шплинт | 2 |
| 82 | M500807 | Гайка | 2 |
| 87 | 9719420 | Стойка | 1 |
| 88 | J901020 | Болт | 2 |
| 89 | A590910 | Пружинная шайба | 2 |
| 91 | 8028653 | Блокировка поворот | 1 |
| 92 | 4143169 | Рукоятка | 1 |
| 93 | 9055826 | Рычаг | 1 |
| 93A | 8028620 | Рычаг | 1 |
| 93B | 4063692 | Игольчатый подшипник | 2 |
| 94 | 9055827 | Рычаг | 1 |
| 94A | 8028621 | Рычаг | 1 |
| 94B | 4063692 | Игольчатый подшипник | 2 |
| 95 | 9055828 | Рычаг | 1 |
| 95A | 8028622 | Рычаг | 1 |
| 95B | 4063692 | Игольчатый подшипник | 2 |
| 96 | 9055829 | Рычаг | 1 |
| 96A | 8028623 | Рычаг | 1 |
| 96B | 4063692 | Игольчатый подшипник | 2 |
| 97 | 9055830 | Рычаг | 1 |
| 97A | 8028624 | Рычаг | 1 |
| 97B | 4063692 | Игольчатый подшипник | 2 |
| 98 | 9055831 | Рычаг | 1 |
| 98A | 8028625 | Рычаг | 1 |
| 98B | 4063692 | Игольчатый подшипник | 2 |
| 99 | 2019535 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
