Стандарт рукоять — HITACHI UH043

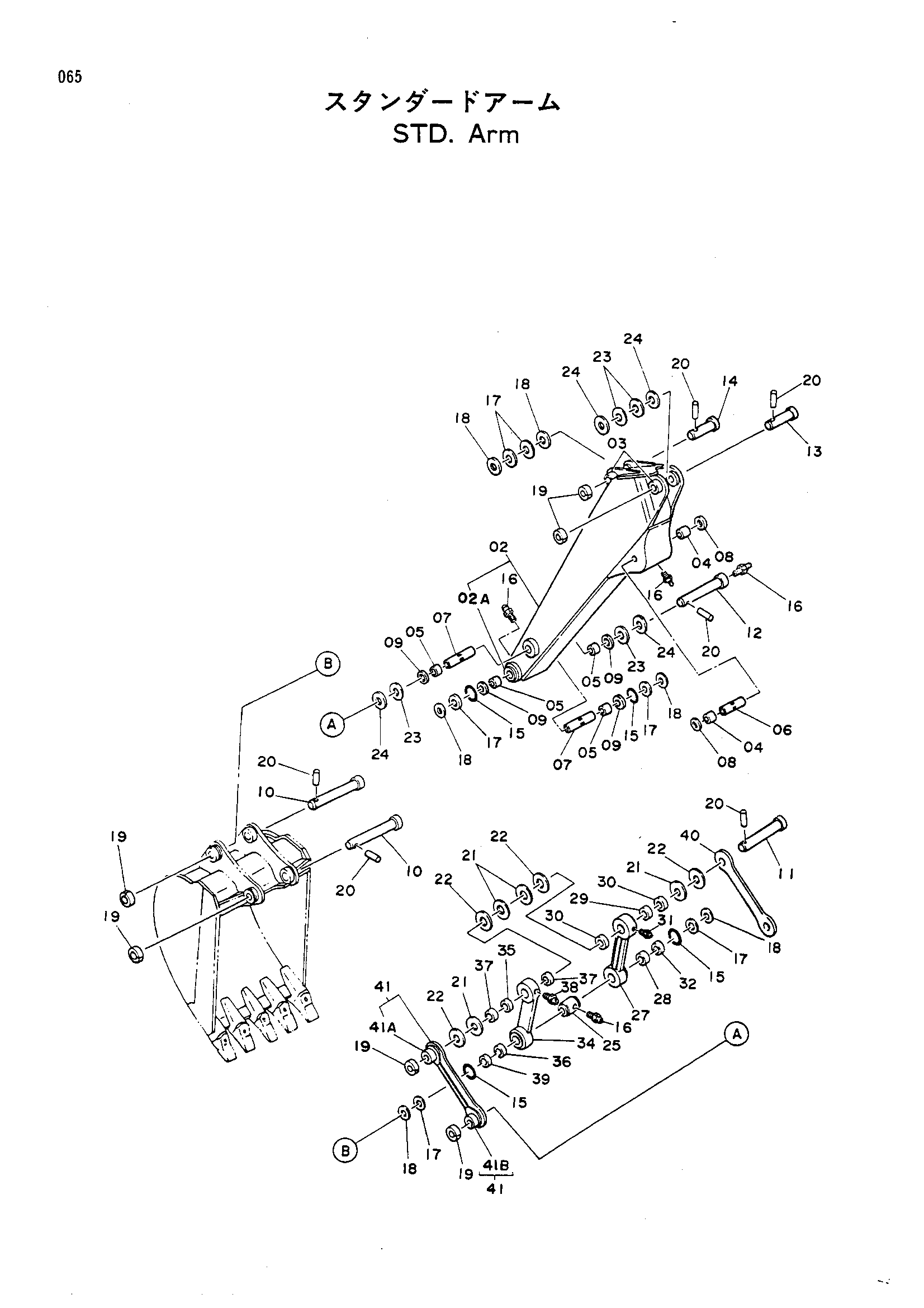

Заводская схема «Стандарт рукоять» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6005969 | Рукоять | 1 |
| 02-09 | 9049759 | Рукоять в сборе | 1 |
| 02A | 9716946 | Бобышка | 1 |
| 03 | 4081613 | Ограничитель | 2 |
| 04 | 4121901 | Втулка | 2 |
| 05 | 4128474 | Втулка | 4 |
| 06 | 4088091 | Трубка | 1 |
| 07 | 4088092 | Трубка | 2 |
| 08 | 4082193 | Пылезащитное уплотнение | 2 |
| 09 | 4082194 | Пылезащитное уплотнение | 4 |
| 10 | 3010791 | Палец | 2 |
| 11 | 3010792 | Палец | 1 |
| 12 | 3010793 | Палец | 1 |
| 13 | 3021382 | Палец | 1 |
| 14 | 3021383 | Палец | 1 |
| 15 | 4069166 | Уплотнительное кольцо | 4 |
| 16 | J75481 | Штуцер | 4 |
| 17 | 4081655 | Шайба 1.0 | 6 |
| 18 | 4081632 | Шайба 2.0 | 6 |
| 19 | 4065688 | Кольцо | 6 |
| 20 | 4065689 | Палец | 6 |
| 21 | 4075357 | Шайба 1.0 | 4 |
| 22 | 4075358 | Шайба 2.0 | 4 |
| 23 | 4082148 | Шайба 1.0 | 4 |
| 24 | 4082149 | Шайба 2.0 | 4 |
| 25 | 9706236 | Проставка | 1 |
| 27 | 2010919 | Тяга | 1 |
| 27-32 | 9030409 | Тяга в сборе | 1 |
| 28 | 4128474 | Втулка | 1 |
| 29 | 4128475 | Втулка | 1 |
| 30 | 4082193 | Пылезащитное уплотнение | 2 |
| 31 | J75481 | Штуцер | 1 |
| 32 | 4082194 | Пылезащитное уплотнение | 1 |
| 34 | 2010918 | Тяга | 1 |
| 34-39 | 9030408 | Тяга в сборе | 1 |
| 35 | 4128475 | Втулка | 1 |
| 36 | 4128474 | Втулка | 1 |
| 37 | 4082193 | Пылезащитное уплотнение | 2 |
| 38 | J75481 | Штуцер | 1 |
| 39 | 4082194 | Пылезащитное уплотнение | 1 |
| 40 | 3015744 | Тяга | 1 |
| 41 | 9030407 | Тяга в сборе | 1 |
| 41A | 4081614 | Ограничитель | 1 |
| 41B | 4081613 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
