Педаль, противовес <смещаемый стрела> — HITACHI UH043

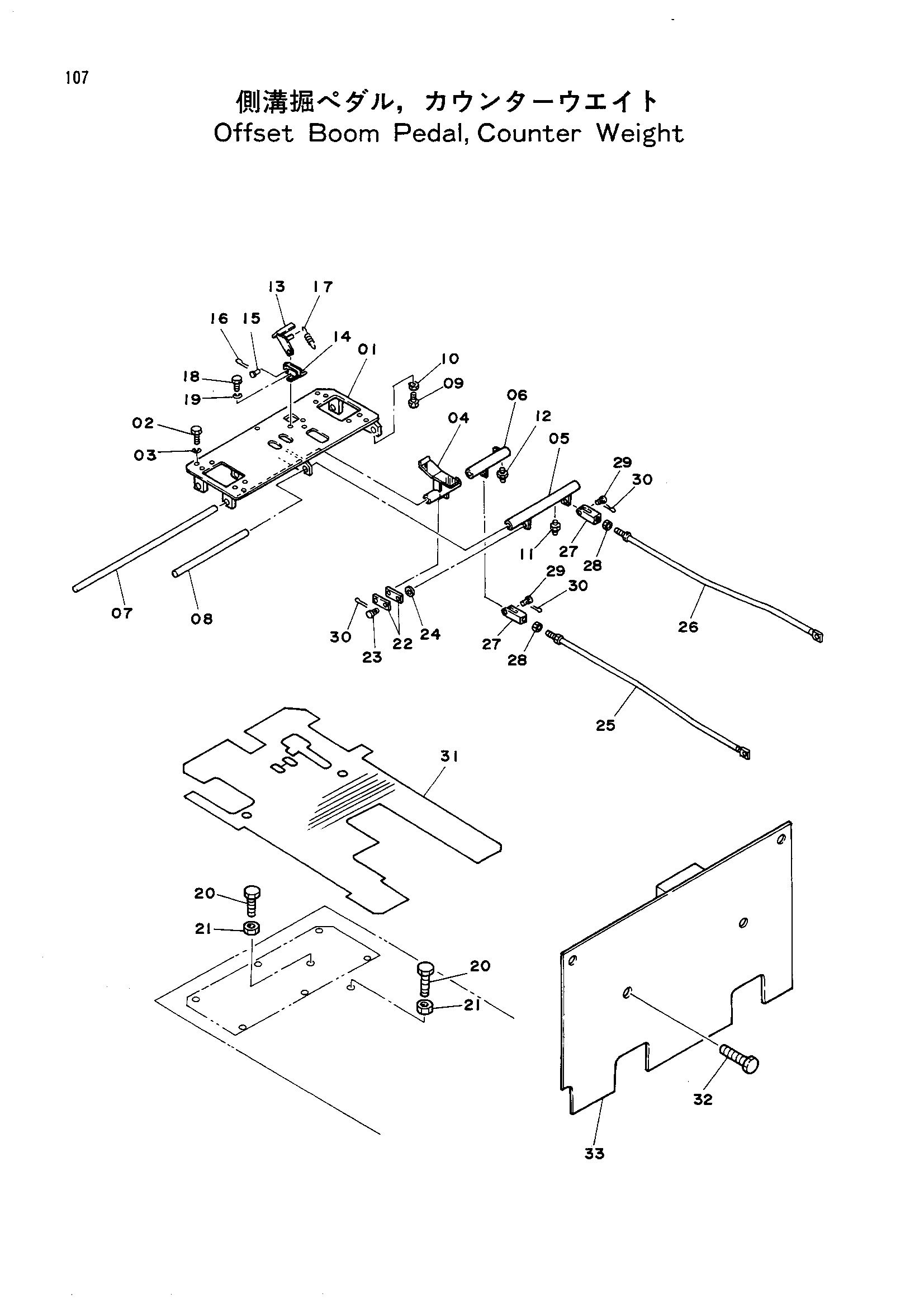

Заводская схема «Педаль, противовес <смещаемый стрела>» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7014957 | Кронштейн | 1 |
| 02 | J901025 | Болт | 6 |
| 03 | A590910 | Пружинная шайба | 6 |
| 04 | 9057763 | Педаль | 1 |
| 05 | 9057764 | Рычаг | 1 |
| 06 | 9057765 | Рычаг | 1 |
| 07 | 4165564 | Палец | 1 |
| 08 | 4166100 | Палец | 1 |
| 09 | J901025 | Болт | 2 |
| 10 | J950010 | Гайка | 2 |
| 11 | J75481 | Штуцер | 2 |
| 12 | J75581 | Штуцер | 1 |
| 13 | 9718654 | Кронштейн | 1 |
| 14 | 8027060 | Кронштейн | 1 |
| 15 | A741026 | Палец | 1 |
| 16 | A763016 | Шплинт | 1 |
| 17 | 4149125 | Пружина | 1 |
| 18 | J901025 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | M261045 | Болт | 2 |
| 21 | J950010 | Гайка | 2 |
| 22 | 4166102 | Пластина | 2 |
| 23 | A741026 | Палец | 2 |
| 24 | A590110 | Шайба | 2 |
| 25 | 9721520 | Шток | 1 |
| 26 | 9721519 | Шток | 1 |
| 27 | M981055 | Концевой вилка | 2 |
| 28 | M501008 | Гайка | 2 |
| 29 | A741026 | Палец | 2 |
| 30 | A763016 | Шплинт | 4 |
| 31 | 2020088 | Коврик пола | 1 |
| 32 | 4147867 | Болт | 2 |
| 33 | 8031254 | Противовес | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
