Рама — HITACHI UH043

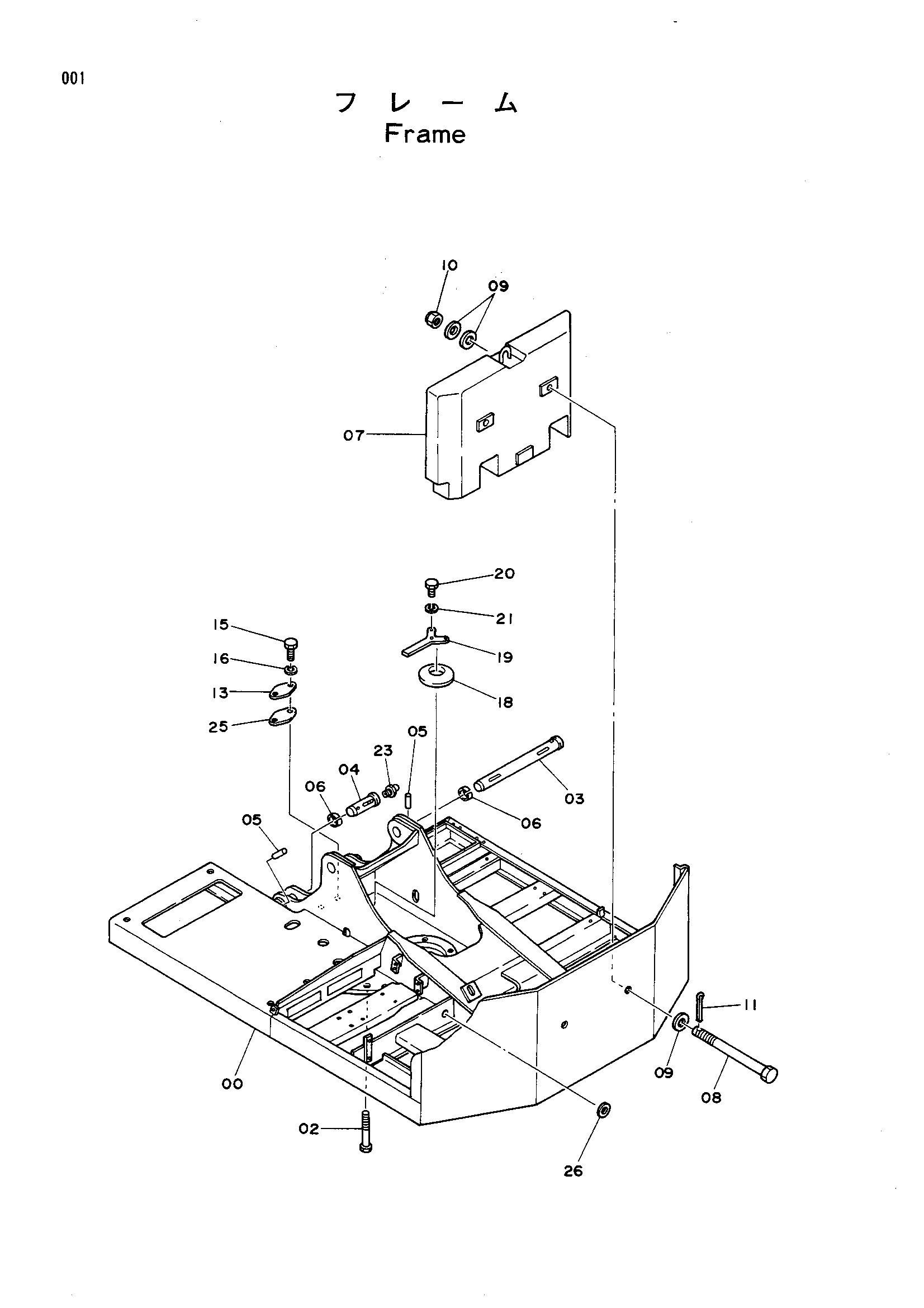

Заводская схема «Рама» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001558 | Рама основной | 1 |
| 02 | J931895 | Болт | 31 |
| 03 | 3028960 | Палец | 1 |
| 04 | 3028959 | Палец | 2 |
| 05 | 4065689 | Палец | 3 |
| 06 | 4065688 | Кольцо | 3 |
| 07 | 7014060 | Противовес | 1 |
| 08 | 4121022 | Болт | 2 |
| 09 | A590130 | Шайба | 6 |
| 10 | M633033 | Корончатая гайка | 2 |
| 11 | A766063 | Шплинт | 2 |
| 13 | 4121023 | Крышка | 1 |
| 15 | J901025 | Болт | 2 |
| 1601 | A590910 | Пружинная шайба | 2 |
| 1602 | A590110 | Пружинная шайба | 2 |
| 18 | 4129183 | Крышка резиновый | 1 |
| 19 | 4121020 | Тяга | 1 |
| 20 | J901225 | Болт | 3 |
| 21 | A590912 | Пружинная шайба | 3 |
| 23 | J75581 | Штуцер | 2 |
| 25 | 4161735 | Манжета | 1 |
| 26 | 4509404 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
