Смещаемый гидроцилиндр <смещаемый стрела> — HITACHI UH043

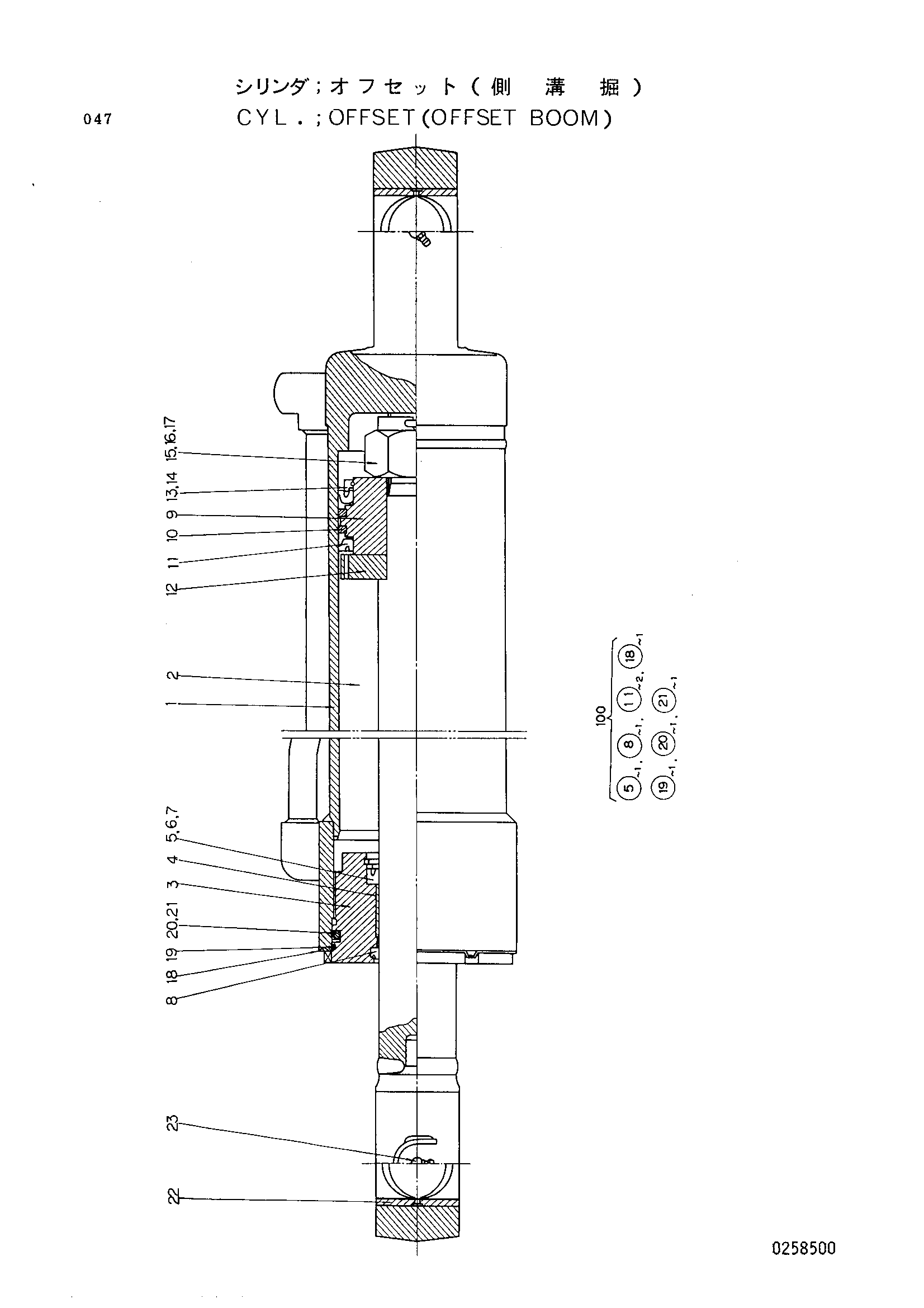

Заводская схема «Смещаемый гидроцилиндр <смещаемый стрела>» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3026480 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 0258501 | Труба гидроцилиндра | 1 |
| 2 | 0258502 | Шток поршня | 1 |
| 3 | 0258503 | Головка гидроцилиндра | 1 |
| 4 | 988670 | Втулка | 1 |
| 5 | 0159504 | Кольцо U | 1 |
| 6 | 4507912 | Головка манжета | 1 |
| 7 | 4507913 | Кольцо фиксатор | 1 |
| 8 | 4043315 | Пылезащитное уплотнение | 1 |
| 9 | 0159604 | Поршень | 1 |
| 10 | 4035024 | Поршневое кольцо | 2 |
| 11 | 4085429 | U-образная манжета | 2 |
| 12 | 4043316 | Держатель | 1 |
| 13 | 4510849 | Держатель у-ринг | 1 |
| 14 | 4510850 | Ограничитель | 1 |
| 15 | 4004669 | Регулировочная шайба | 1 |
| 16 | 4004673 | Гайка | 1 |
| 17 | A768080 | Шплинт | 1 |
| 18 | 4005266 | Стопорная шайба | 1 |
| 19 | 4049492 | Уплотнительное кольцо | 1 |
| 20 | 4038304 | Уплотнительное кольцо | 1 |
| 21 | 4035029 | Опорное кольцо | 1 |
| 22 | 0129508 | Втулка | 2 |
| 23 | 0159411 | Штуцер | 2 |
| 100 | 4165400 | Комплект гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
