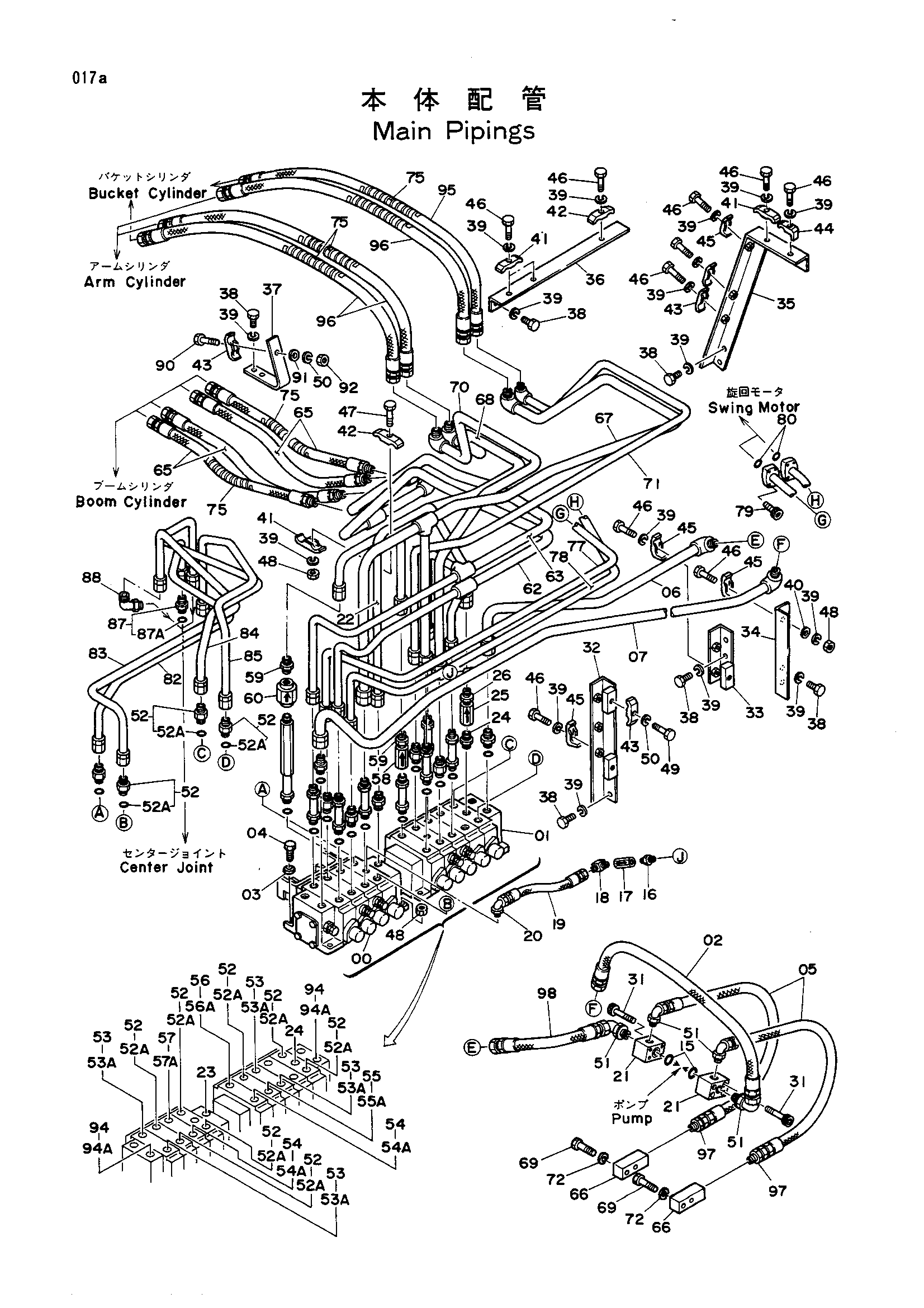

Основные гидролинии — HITACHI UH043

Заводская схема «Основные гидролинии» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4154905	Гидрораспределитель	1
01	4154906	Гидрораспределитель	1
02	4159540	Шланг	1
03	A590912	Пружинная шайба	8
04	J901240	Болт	8
05	4159539	Шланг	2
06	8029061	Трубка	1
07	8029062	Трубка	1
15	A811030	Уплотнительное кольцо	2
16	94-1701	Адаптер	1
17	4132836	Обратный клапан	1
18	94-1401	Угловой штуцер	1
19	4116988	Шланг	1
20	4112300	Угловой штуцер	1
21	3029957	Блок	2
22	8026756	Трубка	1
23	4042047	Адаптер	1
24	4137781	Адаптер	1
25	9034570	Обратный клапан	1
26	94-1303	Адаптер	1
31	M341056	Болт с внутренним шестигранником	8
32	9719952	Опора	1
33	9719954	Опора	1
34	4156914	Опора	1
35	8029060	Опора	1
36	9719953	Опора	1
37	4119711	Опора	1
38	J901225	Болт	12
39	A590912	Пружинная шайба	23
40	A590112	Шайба	1
41	4053596	Хомут трубки	4
42	4141806	Хомут трубки	2
43	4053593	Хомут трубки	4
44	4053594	Хомут трубки	1
45	4053595	Хомут трубки	4
46	J901255	Болт	9
47	J901265	Болт	1
48	J950012	Гайка	2
48	J950012	Гайка	3
49	J901045	Болт	4
50	A590910	Пружинная шайба	5
51	4065118	Угловой штуцер	2
52	4100970	Адаптер	7
52A	U12547U	Уплотнительное кольцо	1
53	4094338	Адаптер	4
53A	U12547U	Уплотнительное кольцо	1
54	4065123	Адаптер	2
54A	U12547U	Уплотнительное кольцо	1
55	4065782	Адаптер	1
55A	U12547U	Уплотнительное кольцо	1
56	4156766	Адаптер	1
56A	U12547U	Уплотнительное кольцо	1
57	4156918	Адаптер	1
57A	U12547U	Уплотнительное кольцо	1
58	9034570	Обратный клапан	1
59	94-1303	Адаптер	2
60	4149105	Клапан замедленного возврата	1
62	8029064	Трубка	1
63	8029065	Трубка	1
65	4144747	Шланг	4
66	4102614	Блок	2
67	8029068	Трубка	1
68	8029069	Трубка	1
69	J901265	Болт	4
70	8029066	Трубка	1
71	8029067	Трубка	1
72	A590912	Пружинная шайба	4
75	4044420	Защитный кожух	6
77	8029070	Трубка	1
78	8029071	Трубка	1
79	M341036	Болт с внутренним шестигранником	8
80	A811030	Уплотнительное кольцо	2
82	8029074	Трубка	1
83	8029075	Трубка	1
84	8029072	Трубка	1
85	8029073	Трубка	1
87	4042032	Адаптер	2
87A	4506418	Уплотнительное кольцо	1
88	4037760	Угловой штуцер	2
90	J901060	Болт	1
91	A590110	Шайба	1
92	J950010	Гайка	1
94	4042040	Адаптер	2
94A	U12547U	Уплотнительное кольцо	1
95	4156469	Шланг	1
96	4098518	Шланг	3
97	94-1304	Адаптер	2
98	4166350	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
