Стрела — HITACHI UH043

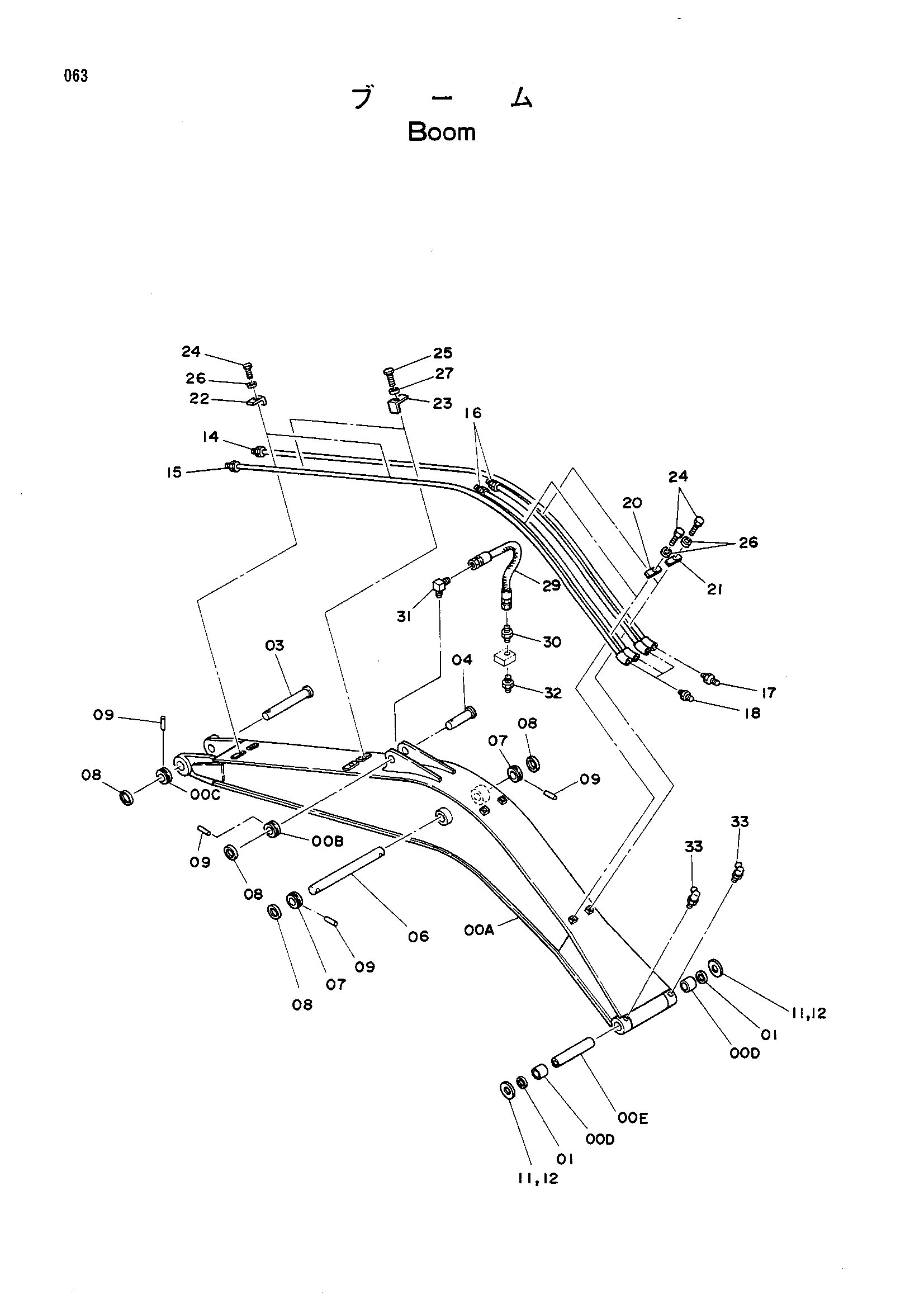

Заводская схема «Стрела» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6006652 | Стрела | 1 |
| 00A-E | 9055790 | Стрела | 1 |
| 00B | 4081613 | Ограничитель | 1 |
| 00C | 4081614 | Ограничитель | 1 |
| 00D | 4146089 | Втулка | 2 |
| 00E | 4145058 | Трубка | 1 |
| 01 | 4065687 | Пылезащитное уплотнение | 2 |
| 03 | 3029839 | Палец | 1 |
| 04 | 3021382 | Палец | 1 |
| 06 | 3029838 | Палец | 1 |
| 07 | 4124573 | Ограничитель | 2 |
| 08 | 4065688 | Кольцо | 4 |
| 09 | 4065689 | Палец | 4 |
| 11 | 4087470 | Шайба 1.6 | 2 |
| 12 | 4075360 | Шайба 2.0 | 2 |
| 14 | 8029005 | Трубка | 1 |
| 15 | 8029006 | Трубка | 1 |
| 16 | 8029007 | Трубка | 2 |
| 17 | 94-1303 | Адаптер | 1 |
| 18 | 94-1304 | Адаптер | 3 |
| 20 | 4053596 | Хомут трубки | 2 |
| 21 | 4141806 | Хомут трубки | 2 |
| 22 | 4053595 | Хомут трубки | 2 |
| 23 | 4053594 | Хомут трубки | 2 |
| 24 | J901255 | Болт | 6 |
| 25 | J901045 | Болт | 2 |
| 26 | A590912 | Пружинная шайба | 6 |
| 27 | A590910 | Пружинная шайба | 2 |
| 29 | 4098900 | Нейлоновый шланг | 1 |
| 30 | 94-1301 | Адаптер | 1 |
| 31 | 4016608 | Угловой штуцер | 1 |
| 32 | J75481 | Штуцер | 1 |
| 33 | 4148896 | Штуцер | 2 |
| 33 | J75482 замена: 4148896 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
