Полуудлинённый рукоять — HITACHI UH043

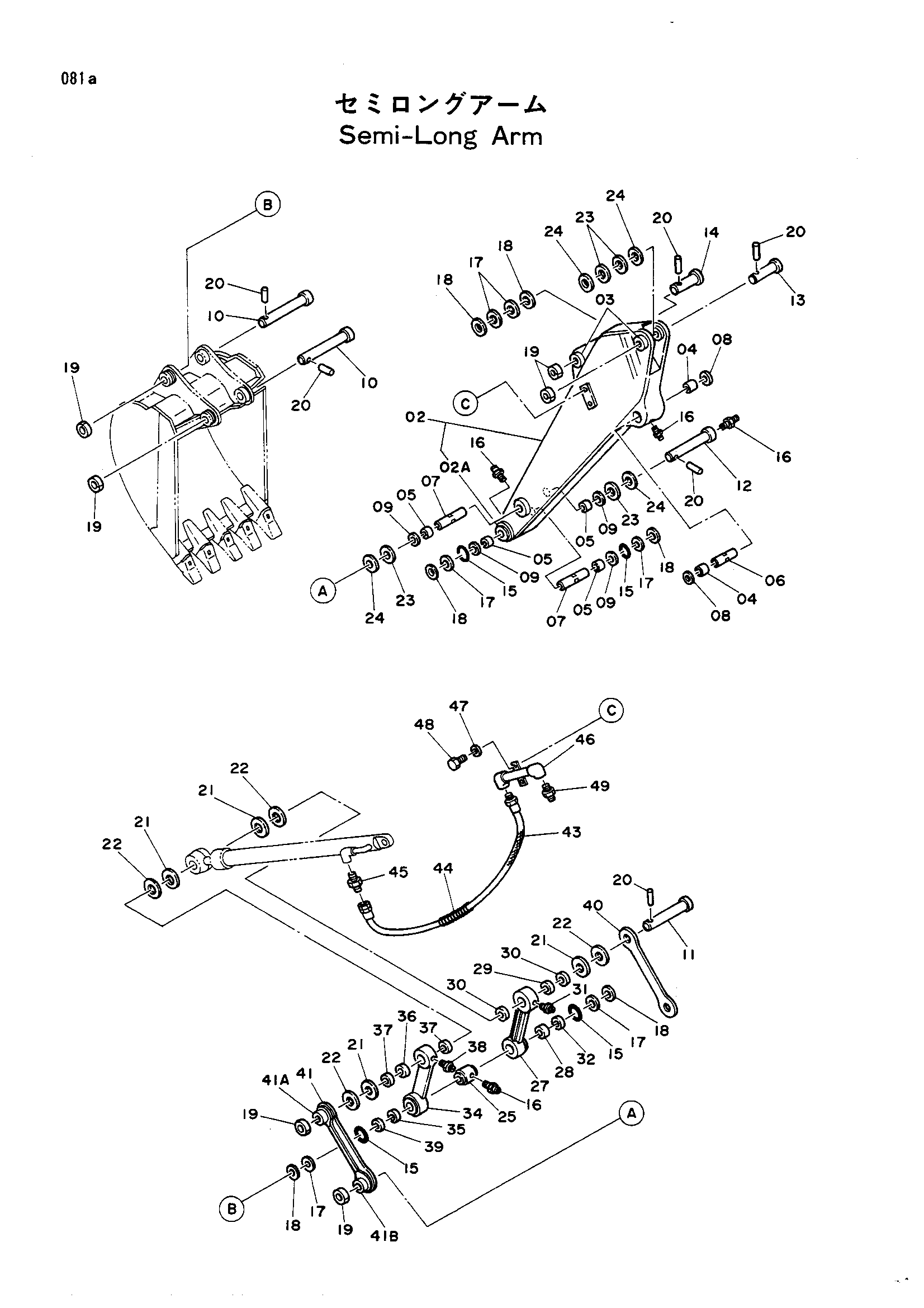

Заводская схема «Полуудлинённый рукоять» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9050939	Полуудлинённый рукоять в сборе	1
02	6006103	Рукоять	1
02-09	9050938	Рукоять	1
02A	9716946	Бобышка	1
03	4081613	Ограничитель	2
04	4121901	Втулка	2
05	4128474	Втулка	4
06	4088091	Трубка	1
07	4088092	Трубка	2
08	4082193	Пылезащитное уплотнение	2
09	4082194	Пылезащитное уплотнение	4
10	3010791	Палец	2
11	3010792	Палец	1
12	3010793	Палец	1
13	3021382	Палец	1
14	3021383	Палец	1
15	4069166	Уплотнительное кольцо	4
16	J75481	Штуцер	4
17	4081655	Шайба 1.0	6
18	4081632	Шайба 2.0	6
19	4065688	Кольцо	6
20	4065689	Палец	6
21	4075357	Шайба 1.0	4
22	4075358	Шайба 2.0	4
23	4082148	Шайба 1.0	4
24	4082149	Шайба 2.0	4
25	9706236	Проставка	1
27	2010919	Тяга	1
27-32	9030409	Тяга в сборе (правый)	1
28	4128474	Втулка	1
29	4128475	Втулка	1
30	4082193	Пылезащитное уплотнение	2
31	J75481	Штуцер	1
32	4082194	Пылезащитное уплотнение	1
34	2010918	Тяга	1
34-39	9030408	Тяга в сборе (левый)	1
35	4128474	Втулка	1
36	4128475	Втулка	1
37	4082193	Пылезащитное уплотнение	2
38	J75481	Штуцер	1
39	4082194	Пылезащитное уплотнение	1
40	3015744	Тяга	1
41	9030407	Тяга в сборе	1
41A	4081614	Ограничитель	1
41B	4081613	Ограничитель	1
43	4094161	Шланг	2
44	4053613	Защитный кожух	2
45	4131885	Адаптер	2
46	9718606	Трубка	2
47	A590910	Пружинная шайба	4
48	M111025	Болт	4
49	4069038	Адаптер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
