Масляный радиатор трубопроводы — HITACHI UH043

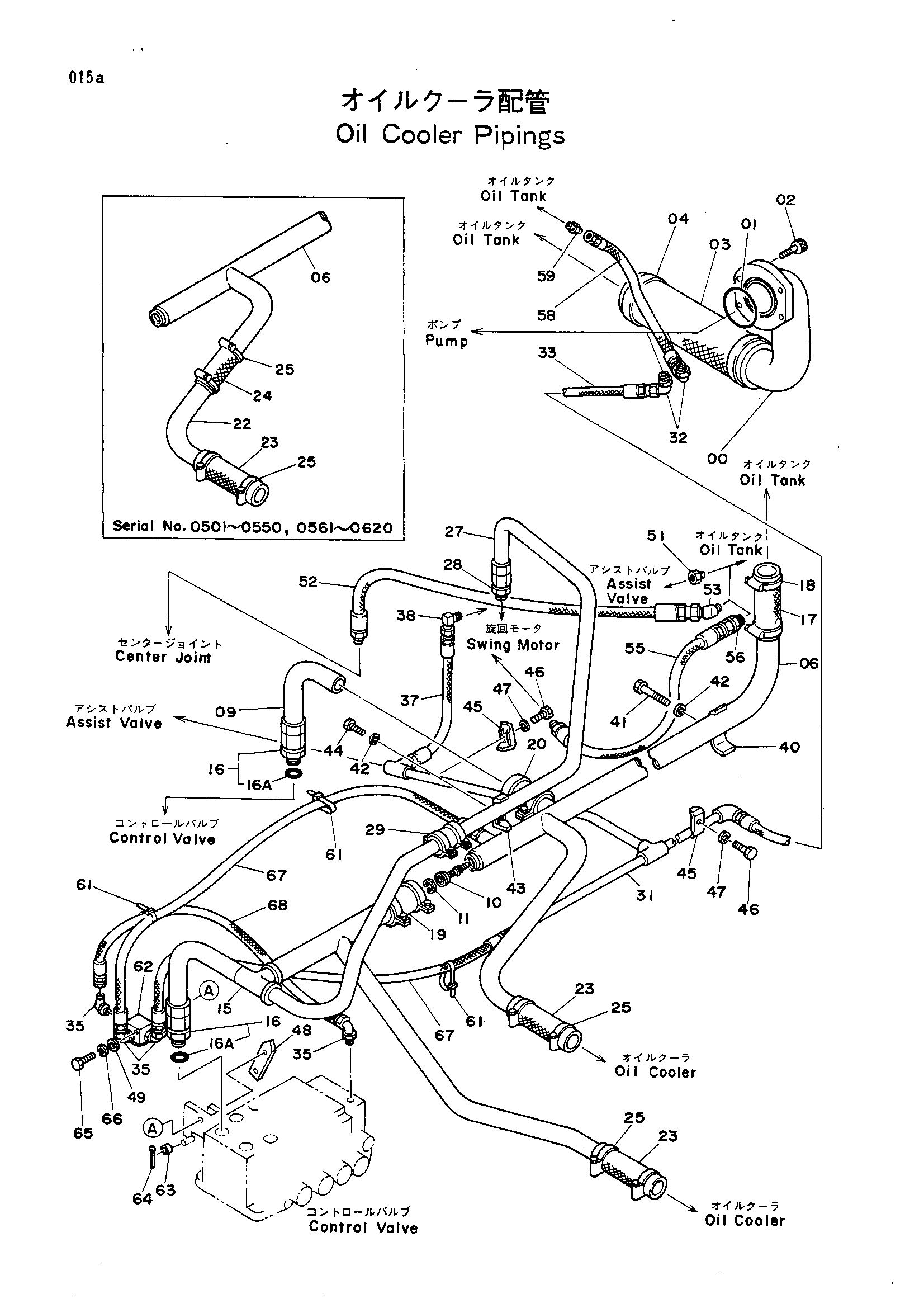

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8028796 | Всасывающая трубка | 1 |
| 01 | A811085 | Уплотнительное кольцо | 1 |
| 02 | M341645 | Болт | 4 |
| 03 | 4120310 | Резиновый шланг | 1 |
| 04 | 4503469 | Хомут шланга | 2 |
| 06 | 8029078 замена: 8031292 | Обратная трубка | 1 |
| 06 | 8029078 замена: 8031292 | Обратная трубка | 1 |
| 06 | 8031292 | Обратная трубка | 1 |
| 06 | 8031292 | Обратная трубка | 1 |
| 09 | 9719955 | Обратная трубка | 1 |
| 10 | 4157013 | Клапан | 1 |
| 11 | 443964 | Стопорное кольцо | 1 |
| 15 | 7014470 | Обратная трубка | 1 |
| 16 | 4042041 | Адаптер | 2 |
| 16A | 4510188 | Уплотнительное кольцо | 1 |
| 17 | 4120266 | Резиновый шланг | 1 |
| 18 | 4505385 | Хомут шланга | 2 |
| 19 | 4069801 | Муфта | 1 |
| 20 | 4071213 | Муфта | 1 |
| 22 | 4156915 | Обратная трубка | 1 |
| 22 | 4156915 | Обратная трубка | 1 |
| 23 | 4125486 | Резиновый шланг | 2 |
| 24 | 4146950 | Резиновый шланг | 1 |
| 24 | 4146950 | Резиновый шланг | 1 |
| 25 | 4011675 | Хомут шланга | 4 |
| 25 | 4011675 | Хомут шланга | 4 |
| 25 | 4011675 | Хомут шланга | 6 |
| 25 | 4011675 | Хомут шланга | 6 |
| 27 | 8029079 | Всасывающая трубка | 1 |
| 28 | 94-1304 | Адаптер | 1 |
| 29 | 4073889 | Муфта | 1 |
| 31 | 8029063 | Трубка | 1 |
| 32 | 4037761 | Угловой штуцер | 2 |
| 33 | 4141972 | Шланг | 1 |
| 35 | 4112300 | Угловой штуцер | 4 |
| 37 | 4156439 | Шланг | 1 |
| 38 | 94-1401 | Угловой штуцер | 1 |
| 40 | 4053698 | Хомут трубки | 2 |
| 41 | J901265 | Болт | 2 |
| 42 | A590912 | Пружинная шайба | 3 |
| 43 | 4053595 | Хомут трубки | 1 |
| 44 | J901255 | Болт | 1 |
| 45 | 4138227 | Хомут трубки | 3 |
| 46 | J901040 | Болт | 3 |
| 47 | A590910 | Пружинная шайба | 3 |
| 48 | 4175785 | Седло винта | 1 |
| 49 | A590106 | Пружинная шайба | 2 |
| 51 | 94-1601 | Переходник | 1 |
| 52 | 4054369 | Шланг | 1 |
| 53 | 94-1502 | Угловой штуцер | 1 |
| 55 | 4054363 | Шланг | 1 |
| 56 | 94-1303 | Адаптер | 1 |
| 58 | 4157624 | Шланг | 1 |
| 59 | 94-1302 | Адаптер | 1 |
| 61 | 4055311 | Зажим | 4 |
| 62 | 4135337 | Клапан выключатель | 1 |
| 63 | 4134871 | Ролик | 1 |
| 64 | A762013 | Шплинт | 1 |
| 65 | J900655 | Болт | 2 |
| 65 | J900665 | Болт | 2 |
| 66 | A590906 | Пружинная шайба | 2 |
| 67 | 4159616 | Шланг | 2 |
| 68 | 4157946 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
