Гидроцилиндр рукояти — HITACHI UH043

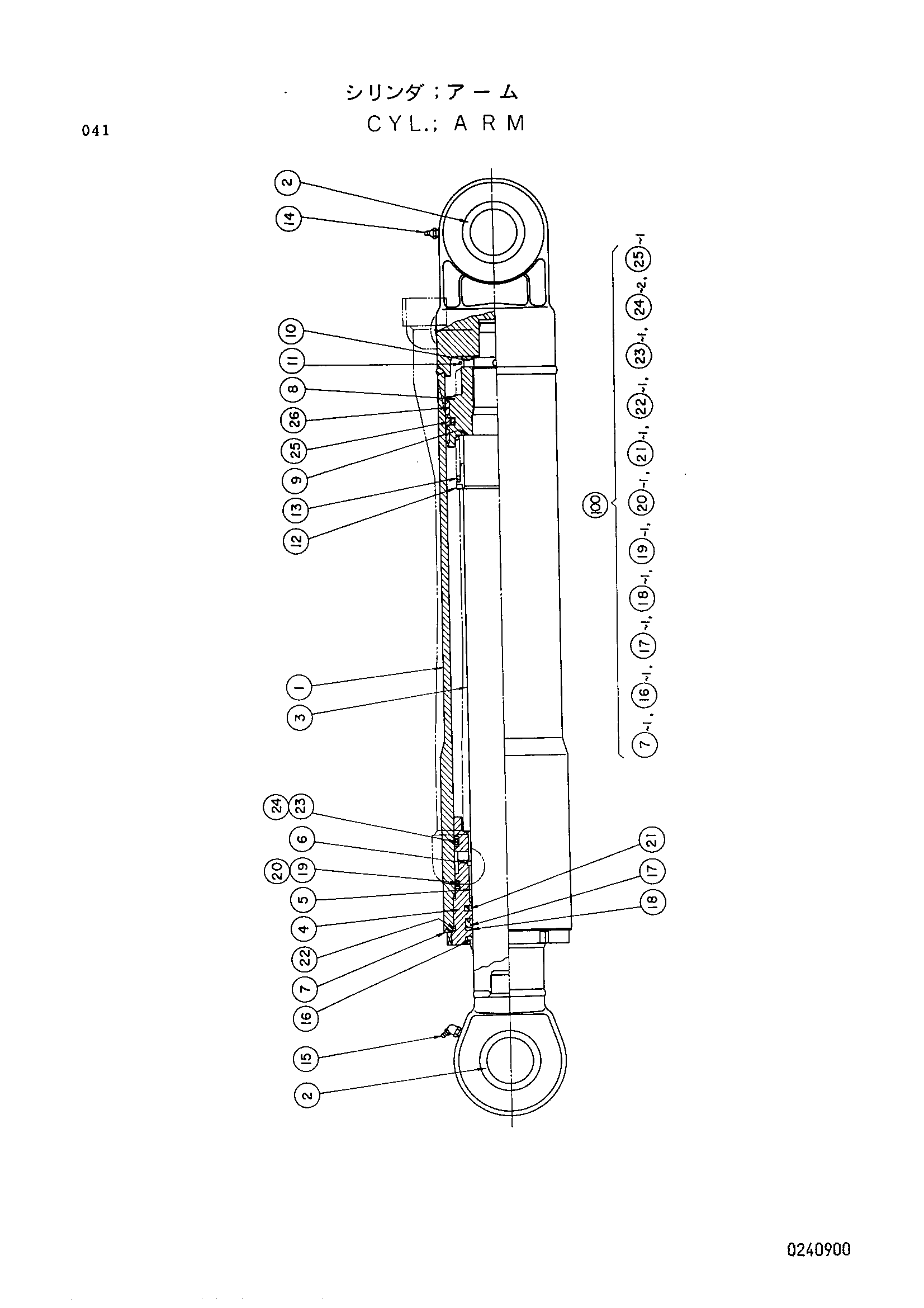

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3028851 | Гидроцилиндр рукоять | 1 | |
| 1 | 0240901 | Труба гидроцилиндра | 1 |
| 2 | 0195603 | Втулка | 2 |
| 3 | 0240902 | Шток поршня | 1 |
| 4 | 0240903 | Головка гидроцилиндра | 1 |
| 5 | 4009429 | Втулка | 1 |
| 6 | 0240904 | Кольцо ретаинин | 1 |
| 7 | 0174517 | Стопорная шайба | 1 |
| 8 | 0240905 | Поршень | 1 |
| 9 | 0240906 | Регулировочная шайба | 1 |
| 10 | 0240907 | Палец | 1 |
| 11 | 0225606 | Кольцо ретаинин | 1 |
| 12 | 0240908 | Пластина | 1 |
| 13 | 0240909 | Пружина | 1 |
| 14 | 4009445 замена: J75481 | Штуцер | 1 |
| 15 | 0225608 | Штуцер | 1 |
| 16 | 0240910 | Грязесъёмное кольцо | 1 |
| 17 | 0240911 | Кольцо U | 1 |
| 18 | 0240912 | Опорное кольцо | 1 |
| 19 | 4070046 | Уплотнительное кольцо | 1 |
| 20 | 4513525 | Опорное кольцо | 1 |
| 21 | 0240913 | Кольцо | 1 |
| 22 | 4095999 | Уплотнительное кольцо | 1 |
| 23 | 4502700 | Уплотнительное кольцо | 1 |
| 24 | 0240914 | Опорное кольцо | 2 |
| 25 | 0240915 | Уплотнительное кольцо | 1 |
| 26 | 0240916 | Кольцо | 2 |
| 100 | 4164693 | Комплект рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
