Основные гидролинии <смещаемый стрела> — HITACHI UH043

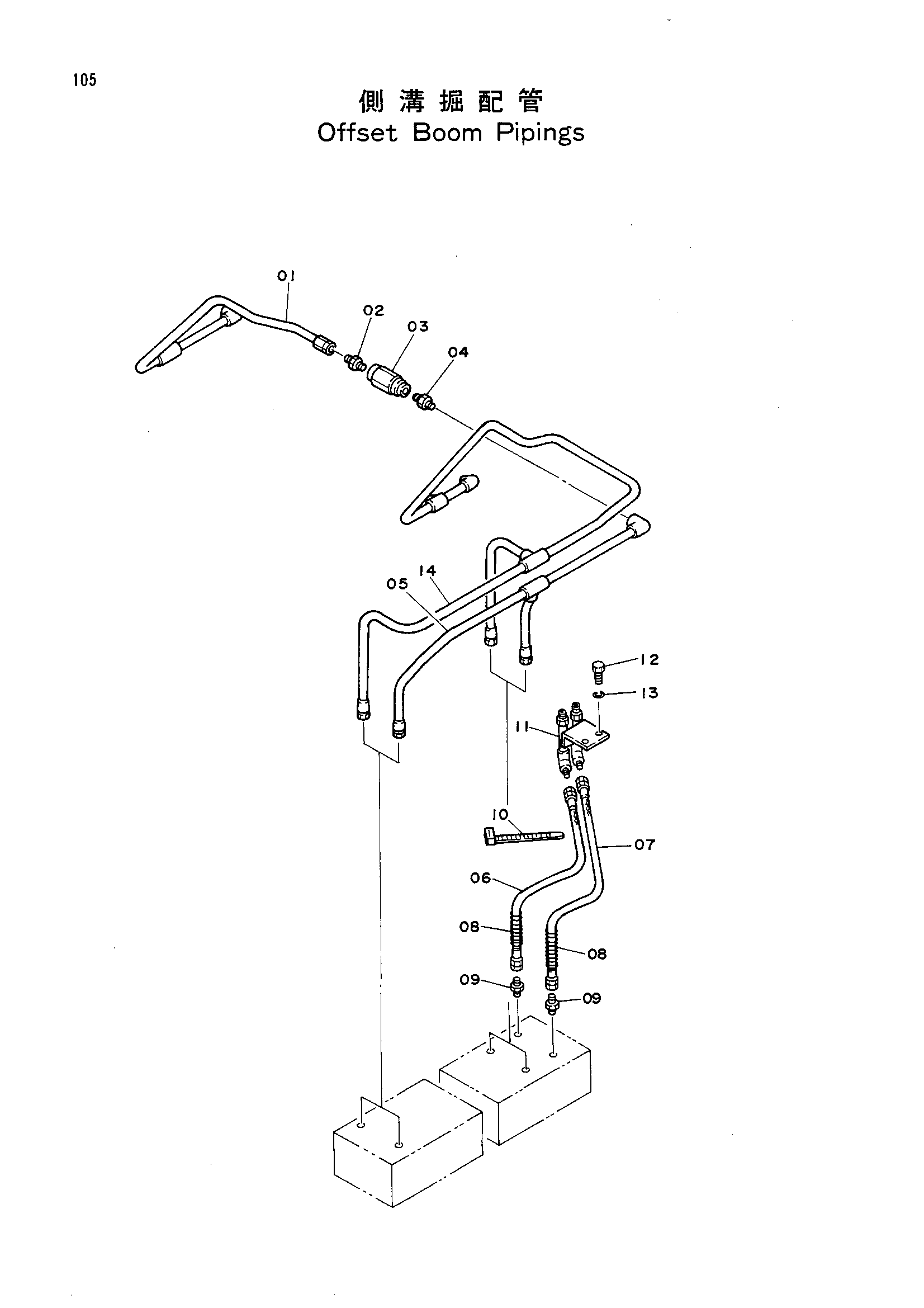

Заводская схема «Основные гидролинии <смещаемый стрела>» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8031246 | Трубка | 1 |
| 02 | 94-1304 | Адаптер | 1 |
| 03 | 9023408 | Клапан замедленного возврата | 1 |
| 04 | 94-1704 | Адаптер | 1 |
| 05 | 8031245 | Трубка | 1 |
| 06 | 4055301 | Шланг | 1 |
| 07 | 4078068 | Шланг | 1 |
| 08 | 4044420 | Защитный кожух | 4 |
| 09 | 4100970 | Адаптер | 2 |
| 10 | 4055312 | Ленточный зажим | 4 |
| 11 | 8031081 | Трубка | 1 |
| 12 | J901225 | Болт | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 14 | 8031247 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
