Стрела <смещаемый стрела> — HITACHI UH043

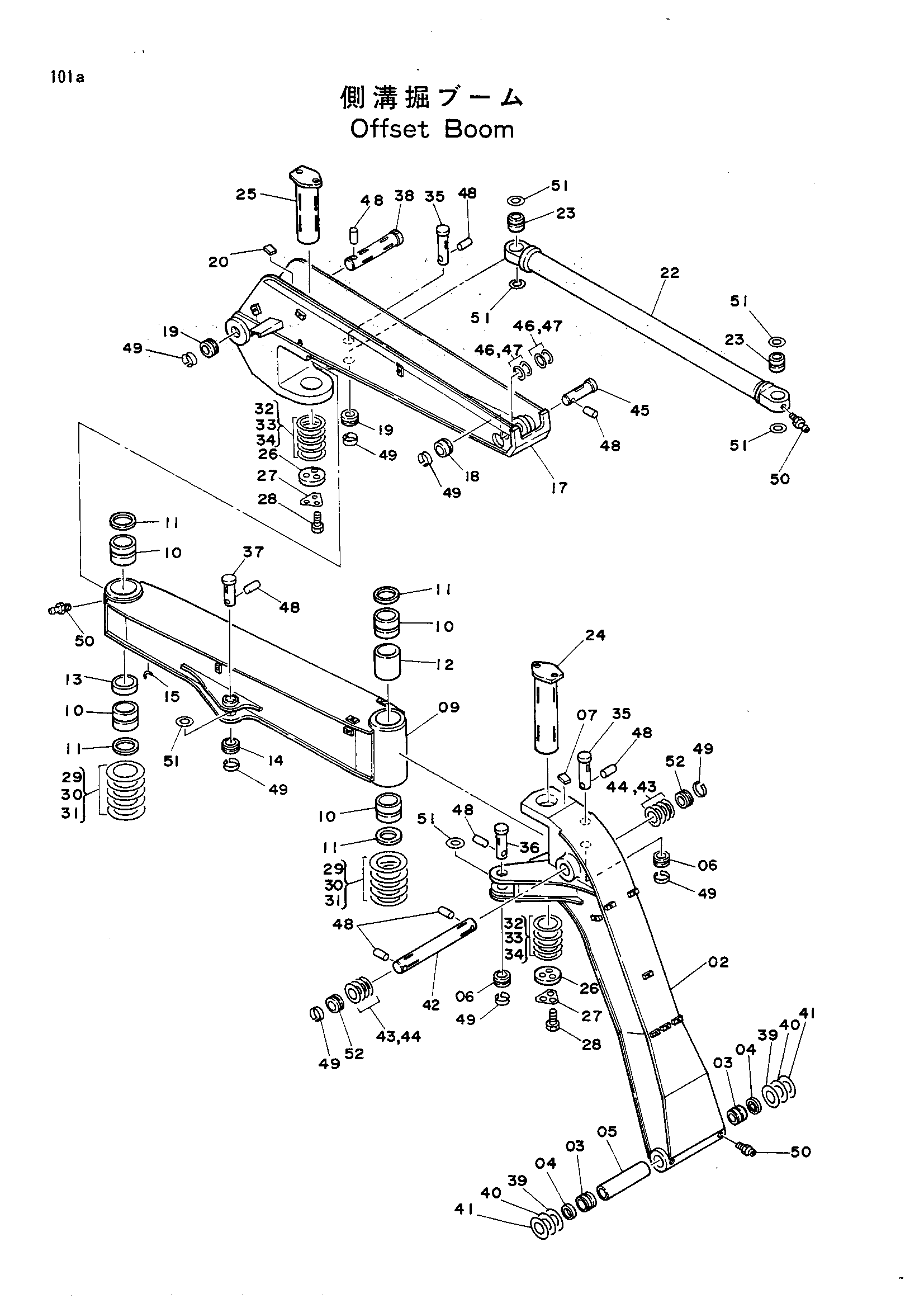

Заводская схема «Стрела <смещаемый стрела>» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	6005799	Стрела нижний	1
02-07	9052801	Стрела нижний	1
03	4146089	Втулка	2
04	4065687	Пылезащитное уплотнение	2
05	4145058	Трубка	1
06	4081614	Ограничитель	2
07	4146954	Стопорная пластина	2
09	6005800	Стрела верхний	1
09-15	9052802	Стрела верхний	1
10	4146957	Втулка	4
11	4086127	Пылезащитное уплотнение	4
12	4146958	Трубка	1
13	4146959	Трубка	1
14	4081614	Ограничитель	1
15	4122457	Штанга	1
17	6005801	Гидроцилиндр стойка	1
17-20	9052803	Гидроцилиндр. стойка	1
18	4081613	Ограничитель	1
19	4081614	Ограничитель	2
20	4146954	Стопорная пластина	2
22	9717674	Стойка	1
22-23	9048760	Стойка	1
23	4142713	Втулка	2
24	8027038	Палец	1
25	8027039	Палец	1
26	4153666	Ограничитель	2
27	4152797	Скальный шайба	2
28	M122050	Болт	6
29	4146960	Проставка 1.0	8
30	4146961	Проставка 3.2	4
31	4146962	Проставка 4.5	4
32	4153951	Проставка 1.0	4
33	4153952	Проставка 3.2	4
34	4153953	Проставка 4.5	2
35	3028383	Палец	2
36	3028384	Палец	1
37	3015903	Палец	1
38	3021381	Палец	1
39	4075359	Шайба 1.0	2
40	4075360	Шайба 2.0	2
41	4087470	Шайба 1.6	2
42	3021380	Палец	1
43	4075357	Шайба 1.0	4
44	4075358	Шайба 2.0	4
45	3028385	Палец	1
46	4081655	Шайба 1.0	2
47	4081632	Шайба 2.0	2
48	4065689	Палец	8
49	4065688	Кольцо	8
50	J75481	Штуцер	6
51	4042135	Проставка2.3	4
52	4081614	Ограничитель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
