Грейфер ковш — HITACHI UH043

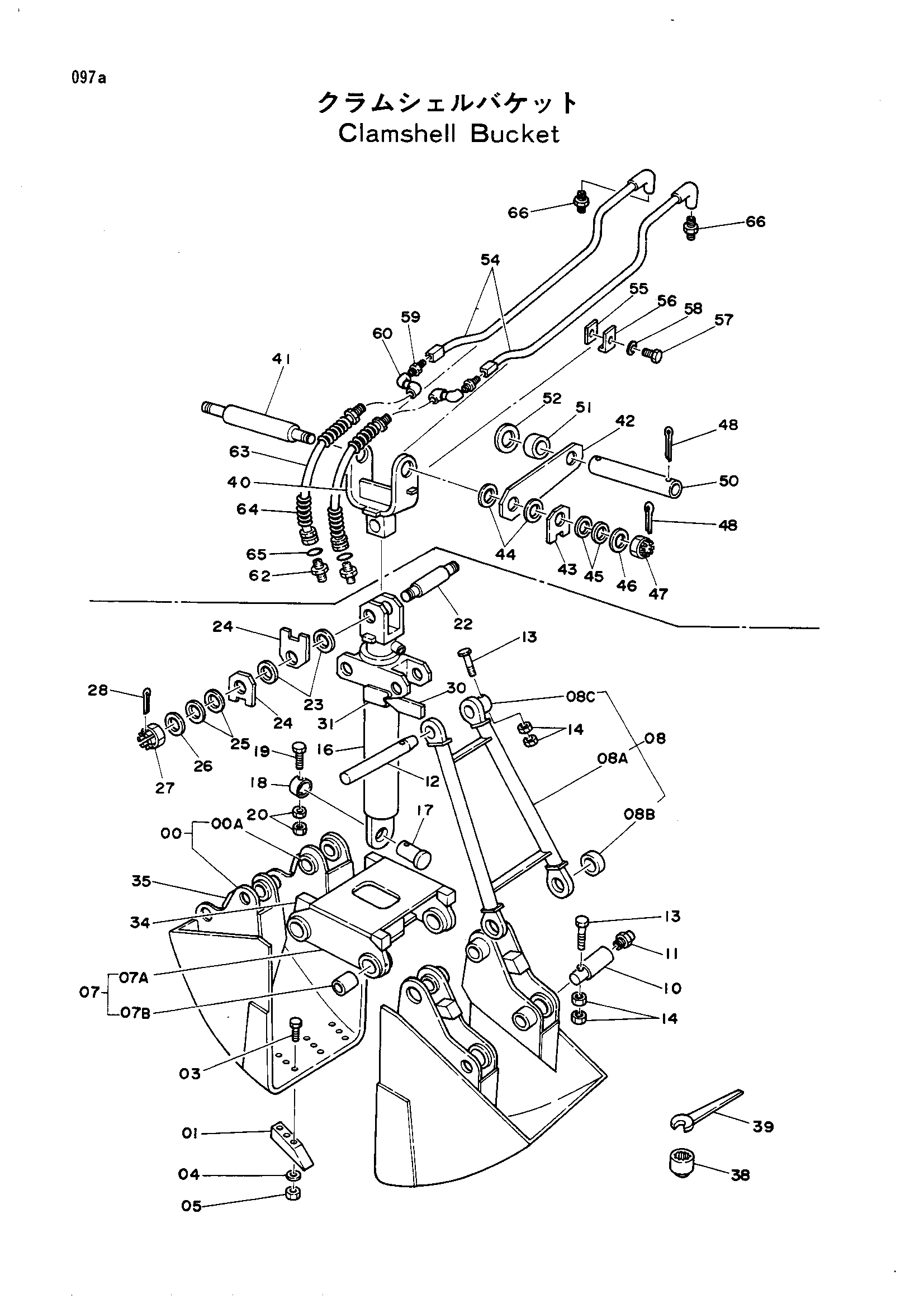

Заводская схема «Грейфер ковш» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9020913 | Схелл | 2 |
| 00-39 | 9051185 | Ковш грейфер в сборе | 1 |
| 00A | 498672 | Проставка | 4 |
| 01 | 452632 | Зуб | 6 |
| 03 | 447167 | Болт | 18 |
| 04 | A590922 | Пружинная шайба | 18 |
| 05 | 452064 | Гайка | 18 |
| 07 | 9020914 | Рама | 1 |
| 07A | 76338 | Рама | 1 |
| 07B | 443976 | Втулка | 4 |
| 08 | 9020915 | Стойка | 2 |
| 08A | 810381 | Стойка | 1 |
| 08B | 443976 | Втулка | 2 |
| 08C | 498672 | Проставка | 1 |
| 10 | 316694 | Палец | 8 |
| 11 | J75481 | Штуцер | 8 |
| 12 | 452066 | Палец | 2 |
| 13 | M121290 | Болт | 10 |
| 14 | M511210 | Гайка | 20 |
| 16 | 2017951 | Гидроцилиндр | 1 |
| 17 | 4155711 | Палец | 1 |
| 18 | 4076157 | Ограничитель | 1 |
| 19 | M121602 | Болт | 1 |
| 20 | M511613 | Гайка | 2 |
| 22 | 455064 | Вал | 1 |
| 23 | 455060 | Диск | 4 |
| 24 | 455062 | Рычаг (A) | 4 |
| 25 | 452073 | Пружина флусх | 4 |
| 26 | 452074 | Шайба | 2 |
| 27 | 452077 | Корончатая гайка | 2 |
| 28 | A768080 | Шплинт | 2 |
| 30 | 452075 | Рычаг | 2 |
| 31 | 452076 | Рычаг | 2 |
| 34 | 492271 | Ограничитель | 4 |
| 35 | 492272 | Ограничитель | 4 |
| 38 | 4013355 | Разъём | 1 |
| 39 | 958396 | Гаечный ключ | 2 |
| 40 | 7013270 | Тяга | 1 |
| 40-66 | 9051187 | Грейфер ковш детали | 1 |
| 41 | 4149191 | Палец | 1 |
| 42 | 4086230 | Рычаг | 2 |
| 43 | 455062 | Рычаг | 2 |
| 44 | 455060 | Диск | 4 |
| 45 | 452073 | Пружина флусх | 4 |
| 46 | 452074 | Шайба | 2 |
| 47 | 452077 | Корончатая гайка | 2 |
| 48 | A768080 | Шплинт | 4 |
| 50 | 4149190 | Трубка | 1 |
| 51 | 4149192 | Спеакер | 2 |
| 52 | 4081632 | Шайба | 2 |
| 54 | 9718680 | Трубка | 2 |
| 55 | 4053859 | Седло винта | 4 |
| 56 | 4053595 | Хомут | 4 |
| 57 | M111250 | Болт | 4 |
| 58 | A590912 | Пружинная шайба | 4 |
| 59 | 94-1703 | Адаптер | 2 |
| 60 | 4154921 | Соединение свивел | 2 |
| 62 | 94-1303 | Адаптер | 2 |
| 63 | 4154628 | Шланг | 2 |
| 64 | 4061469 | Защитный кожух | 2 |
| 65 | A590124 | Шайба | 2 |
| 66 | 4069038 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
