Крышка (1) — HITACHI UH043

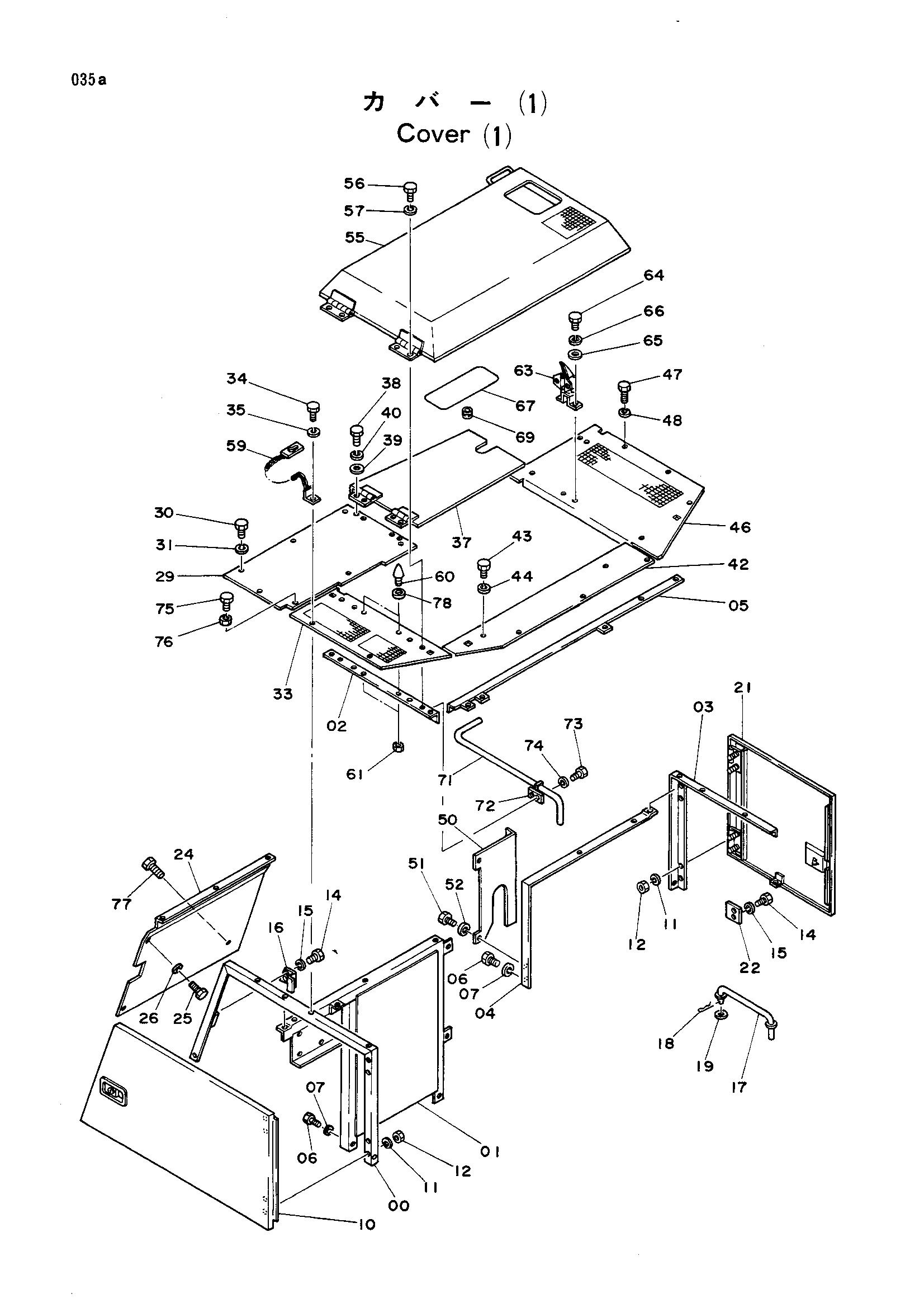

Заводская схема «Крышка (1)» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7014081 | Опора | 1 |
| 01 | 8029131 | Опора | 1 |
| 02 | 9719998 | Суппот | 1 |
| 03 | 8029132 | Опора | 1 |
| 04 | 8029133 | Суппот | 1 |
| 05 | 8029134 | Суппот | 1 |
| 06 | J901220 | Болт | 14 |
| 07 | A590112 | Шайба | 14 |
| 10 | 7013990 | Дверь | 1 |
| 11 | A590112 | Шайба | 8 |
| 12 | J950012 | Гайка | 8 |
| 14 | J901025 | Болт | 4 |
| 15 | A590110 | Шайба | 4 |
| 16 | 4161391 | Ограничитель | 1 |
| 17 | 9707254 | Стойка | 2 |
| 18 | 4022699 | Стопорный палец | 2 |
| 19 | A590112 | Шайба | 2 |
| 21 | 7013989 | Дверь | 1 |
| 22 | 4155984 | Ограничитель | 1 |
| 24 | 8029135 | Крышка | 1 |
| 25 | J901220 | Болт | 3 |
| 26 | A590112 | Шайба | 3 |
| 29 | 8029136 | Крышка | 1 |
| 30 | J901220 | Болт | 7 |
| 31 | A590112 | Шайба | 7 |
| 33 | 3030816 | Крышка | 1 |
| 34 | J901220 | Болт | 2 |
| 35 | A590112 | Шайба | 2 |
| 37 | 8029137 | Крышка | 1 |
| 38 | J900816 | Болт | 4 |
| 39 | A590108 | Шайба | 4 |
| 40 | A590908 | Пружинная шайба | 4 |
| 42 | 3029152 | Крышка | 1 |
| 43 | J901220 | Болт | 5 |
| 44 | A590112 | Шайба | 5 |
| 46 | 8029138 | Крышка | 1 |
| 47 | J901220 | Болт | 6 |
| 48 | A590112 | Шайба | 6 |
| 50 | 4157086 | Крышка | 1 |
| 51 | J901220 | Болт | 4 |
| 52 | A590112 | Шайба | 3 |
| 55 | 6006494 | Крышка двигатель | 1 |
| 56 | J901230 | Болт | 4 |
| 57 | A590912 | Пружинная шайба | 4 |
| 59 | 9715090 | Замок | 1 |
| 60 | 487195 | Ограничитель | 2 |
| 61 | M501008 | Гайка | 2 |
| 63 | 4113712 | Защёлка | 1 |
| 64 | J900816 | Болт | 4 |
| 65 | A590108 | Шайба | 4 |
| 66 | A590908 | Пружинная шайба | 4 |
| 67 | 4073519 | Лента | 3 |
| 69 | 445100 | Резиновая втулка | 2 |
| 71 | 4158228 | Штанга торсион | 1 |
| 72 | 9719999 | Хомут | 3 |
| 73 | J901028 | Болт | 6 |
| 74 | A590910 | Пружинная шайба | 6 |
| 75 | J901235 | Болт | 1 |
| 76 | J950012 | Гайка | 1 |
| 77 | J901225 | Болт | 1 |
| 78 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
