Гидролинии рабочего оборудования <смещаемый стрела> — HITACHI UH043

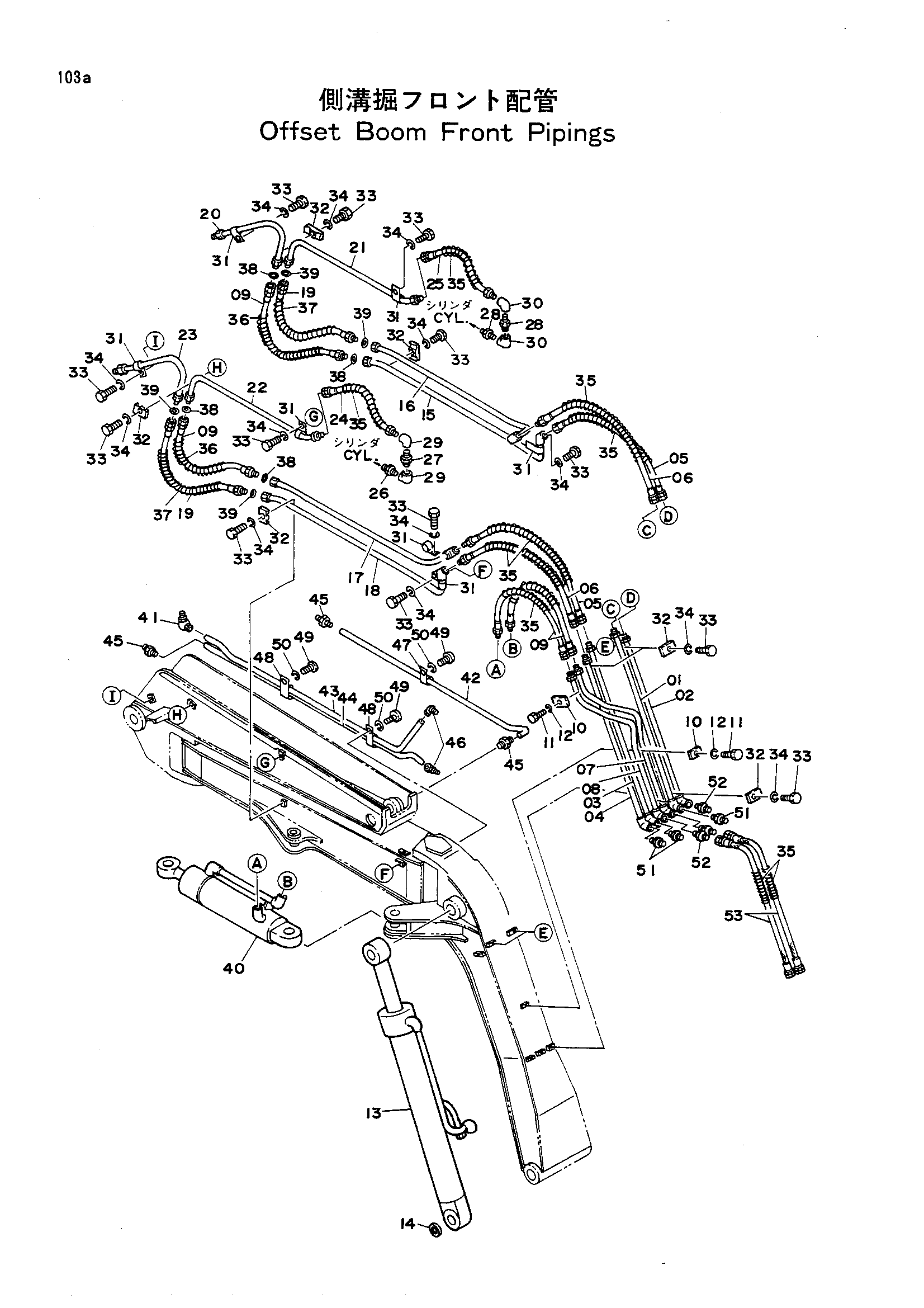

Заводская схема «Гидролинии рабочего оборудования <смещаемый стрела>» для HITACHI UH043. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9721546	Трубка	1
02	9721547	Трубка	1
03	9721574	Трубка	1
04	9721548	Трубка	1
05	4125588	Шланг	2
06	4074207	Шланг	2
07	8031077	Трубка	1
08	8031078	Трубка	1
09	4125589	Шланг	4
10	4053593	Хомут трубки	3
11	M111045	Болт	3
12	A590910	Пружинная шайба	3
13	3026731	Гидроцилиндр стрела	2
14	4065687	Пылезащитное уплотнение	8
15	8028209	Трубка	1
16	8028210	Трубка	1
17	8028211	Трубка	1
18	8028212	Трубка	1
19	4120609	Шланг	2
20	8026957	Трубка	1
21	8026958	Трубка	1
22	8026959	Трубка	1
23	8031079	Трубка	1
24	4125587	Шланг	1
25	4094161	Шланг	1
26	94-1903	Адаптер	1
27	94-1703	Адаптер	1
28	94-1704	Адаптер	2
29	94-0617	Угловой штуцер	2
30	94-0618	Угловой штуцер	2
31	4053595	Хомут трубки	8
32	4053596	Хомут трубки	8
33	M111256	Болт	16
34	A590912	Пружинная шайба	16
35	4044420	Защитный кожух	10
36	4058739	Защита шланга	2
37	4053914	Защита шланга	2
38	4073051	Шайба	4
39	4061743	Шайба	4
40	3026480	Гидроцилиндр. смещаемый	1
41	J75581	Штуцер	3
42	4154102	Трубка	1
43	3028566	Трубка	1
44	3028567	Трубка	1
45	4130169	Штуцер трубки	4
46	4130174	Штуцер трубки	2
47	4000854	Зажим трубка	1
48	4000862	Зажим трубка	2
49	M430610	Винт	3
50	A590906	Пружинная шайба	3
51	94-1304	Адаптер	3
52	94-1303	Адаптер	1
52	94-1303	Адаптер	3
53	4087523	Шланг	2
53	4125589 замена: 4087523	Шланг	2
53	4125589 замена: 94-1303	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH043 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
