Гидроцилиндр рукояти — HITACHI UH041

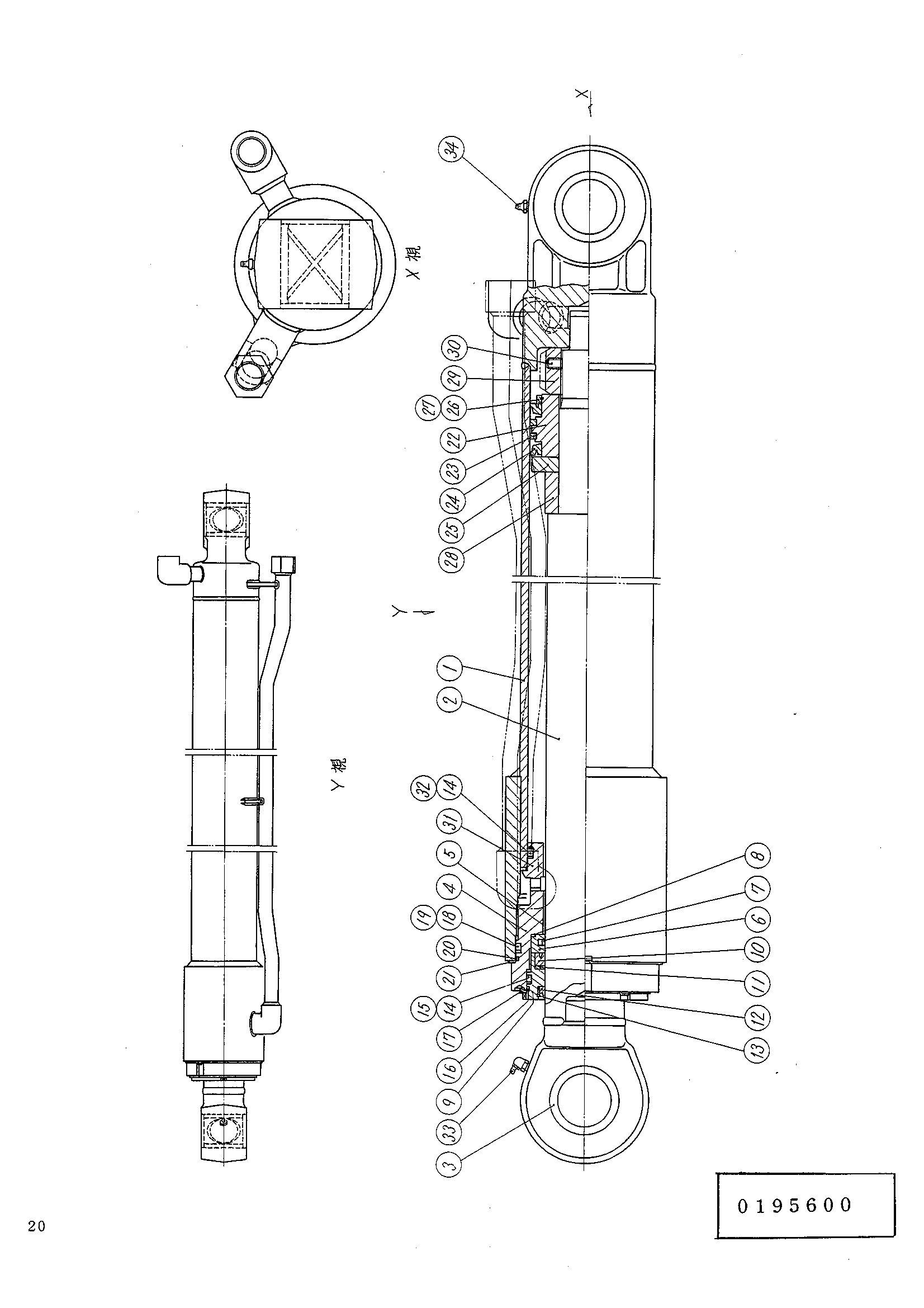

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3021478 | Гидроцилиндр рукояти | 1 | |
| 01 | 0195601 | Трубка | 1 |
| 02 | 0195602 | Шток поршня | 1 |
| 03 | 0195603 | Втулка | 2 |
| 04 | 0195604 | Головка гидроцилиндра | 1 |
| 05 | 4009429 | Втулка | 1 |
| 06 | 0195605 | Держатель | 1 |
| 07 | 0158102 | Кольцо | 1 |
| 08 | A811095 | Уплотнительное кольцо | 1 |
| 09 | 0195606 | Держатель | 1 |
| 10 | 0127710 | U-образная манжета | 1 |
| 11 | 4509747 | Уплотнение нейлоновый | 1 |
| 12 | 4103699 | Грязесъёмное кольцо | 1 |
| 13 | 0143205 | Кольцо ограничитель | 1 |
| 14 | 4513526 | Уплотнительное кольцо | 2 |
| 15 | 4510878 | Опорное кольцо | 1 |
| 16 | 4103701 | Уплотнительное кольцо | 1 |
| 17 | 4510892 | Стопорная шайба | 1 |
| 18 | 4038304 | Уплотнительное кольцо | 1 |
| 19 | 4035029 | Опорное кольцо | 1 |
| 20 | 4049492 | Уплотнительное кольцо | 1 |
| 21 | 4005266 | Стопорная шайба | 1 |
| 22 | 0195607 | Поршень | 1 |
| 23 | 933771 | Поршневое кольцо | 2 |
| 24 | 4085445 | U-образная манжета | 2 |
| 25 | 0195608 | Держатель | 1 |
| 26 | 966218 | Держатель | 1 |
| 27 | 963657 | Ограничитель | 1 |
| 28 | 0195609 | Кольцо | 1 |
| 29 | 0195610 | Гайка | 1 |
| 30 | 0195611 | Винт | 1 |
| 31 | 0195612 | Проставка | 1 |
| 32 | 4513525 | Опорное кольцо | 2 |
| 33 | J75581 | Штуцер | 1 |
| 34 | J75481 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
