Удлинённый рукоять — HITACHI UH041

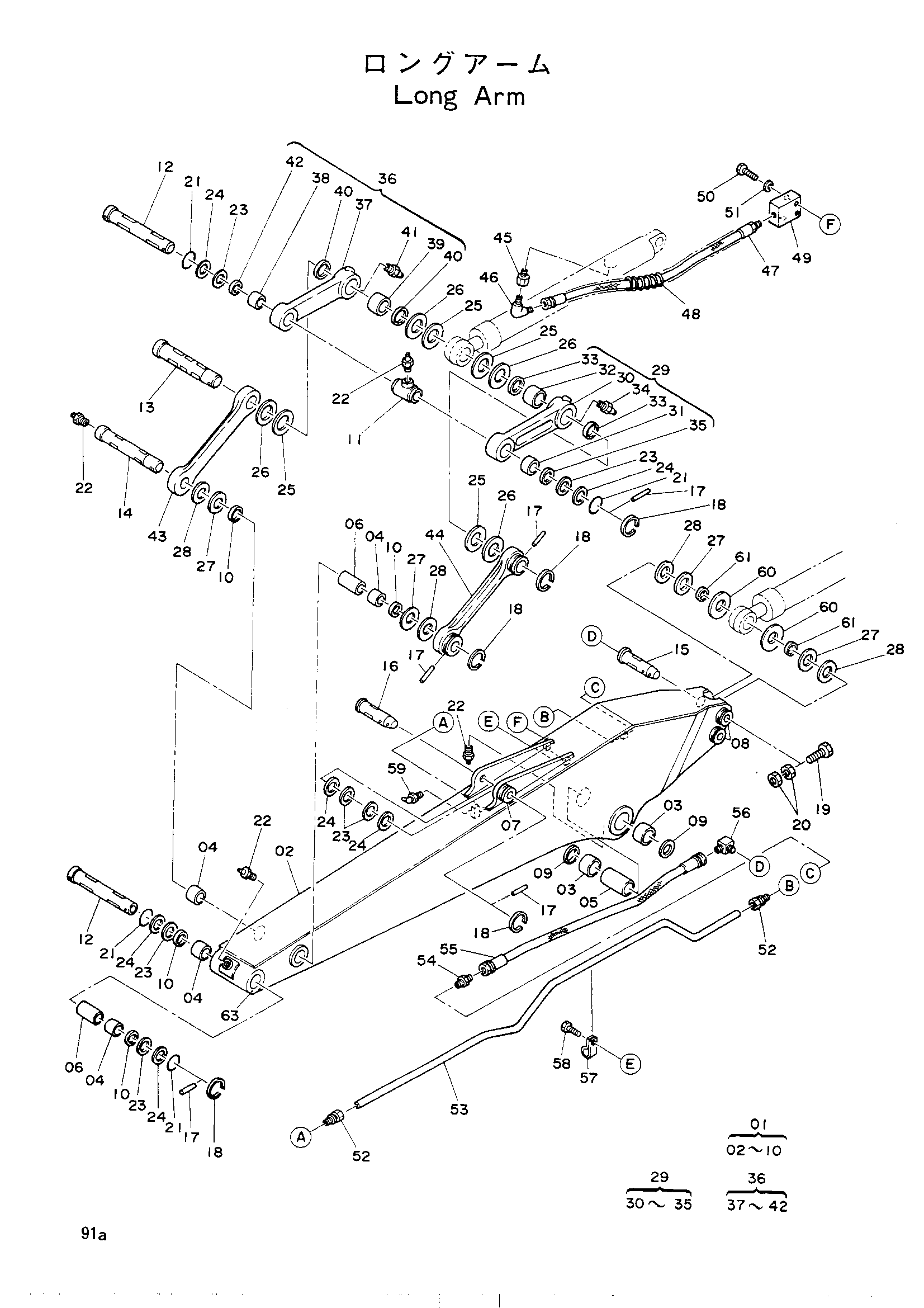

Заводская схема «Удлинённый рукоять» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9050259 | Удлинённый рукоять в сборе | 1 | |
| 01 | 9047870 | Рукоять | 1 |
| 02 | 6005583 | Рукоять | 1 |
| 03 | 4121901 | Втулка | 2 |
| 04 | 4128474 | Втулка | 4 |
| 05 | 4088091 | Трубка | 1 |
| 06 | 4088092 | Трубка | 2 |
| 07 | 4081613 | Ограничитель | 1 |
| 08 | 4140629 | Ограничитель | 2 |
| 09 | 4082193 | Пылезащитное уплотнение | 2 |
| 10 | 4082194 | Пылезащитное уплотнение | 4 |
| 11 | 9706236 | Проставка | 1 |
| 12 | 3010791 | Палец | 2 |
| 13 | 3010792 | Палец | 1 |
| 14 | 3010793 | Палец | 1 |
| 15 | 3025660 | Палец | 1 |
| 16 | 3021383 | Палец | 1 |
| 17 | 4065689 | Палец | 5 |
| 18 | 4065688 | Кольцо | 5 |
| 19 | M121690 | Болт | 1 |
| 20 | M511613 | Гайка | 2 |
| 21 | 4069166 | Уплотнительное кольцо | 4 |
| 22 | J75481 | Штуцер | 4 |
| 23 | 4081655 | Шайба T=1.0 | 6 |
| 24 | 4081632 | Шайба T=2.0 | 6 |
| 25 | 4075357 | Шайба T=1.0 | 4 |
| 26 | 4075358 | Шайба T=2.0 | 4 |
| 27 | 4082148 | Шайба T=1.0 | 4 |
| 28 | 4082149 | Шайба T=2.0 | 4 |
| 29 | 9040320 | Тяга в сборе | 1 |
| 30 | 2010918 | Тяга | 1 |
| 31 | 4128474 | Втулка | 1 |
| 32 | 4128475 | Втулка | 1 |
| 33 | 4082193 | Пылезащитное уплотнение | 2 |
| 34 | J75481 | Штуцер | 1 |
| 35 | 4082194 | Пылезащитное уплотнение | 1 |
| 36 | 9040319 | Тяга в сборе | 1 |
| 37 | 2010919 | Тяга | 1 |
| 38 | 4128474 | Втулка | 1 |
| 39 | 4128475 | Втулка | 1 |
| 40 | 4082193 | Пылезащитное уплотнение | 2 |
| 41 | J75481 | Штуцер | 1 |
| 42 | 4082194 | Пылезащитное уплотнение | 1 |
| 43 | 3015744 | Тяга | 1 |
| 44 | 9030407 | Тяга | 1 |
| 45 | 4140628 | Адаптер | 2 |
| 46 | 4065118 | Угловой штуцер | 2 |
| 47 | 4094161 | Шланг | 2 |
| 48 | 4053613 | Защитный кожух | 2 |
| 49 | 4076129 | Угловой штуцер | 2 |
| 50 | M111063 | Болт | 4 |
| 51 | A590910 | Пружинная шайба | 4 |
| 52 | 4130169 | Штуцер трубки | 2 |
| 53 | 3025661 | Трубка | 1 |
| 54 | 94-1301 | Адаптер | 1 |
| 55 | 4513022 | Шланг | 1 |
| 56 | 94-1401 | Угловой штуцер | 1 |
| 57 | 4000854 | Зажим трубка | 1 |
| 58 | M430610 | Винт | 1 |
| 59 | J75581 | Штуцер | 2 |
| 60 | 4140626 | Проставка | 2 |
| 61 | 4082194 | Пылезащитное уплотнение | 2 |
| 62 | 4110964 | Информационная табличка | 1 |
| 63 | 9716946 | Бобышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
