Гидролинии рабочего оборудования <смещаемый стрела> — HITACHI UH041

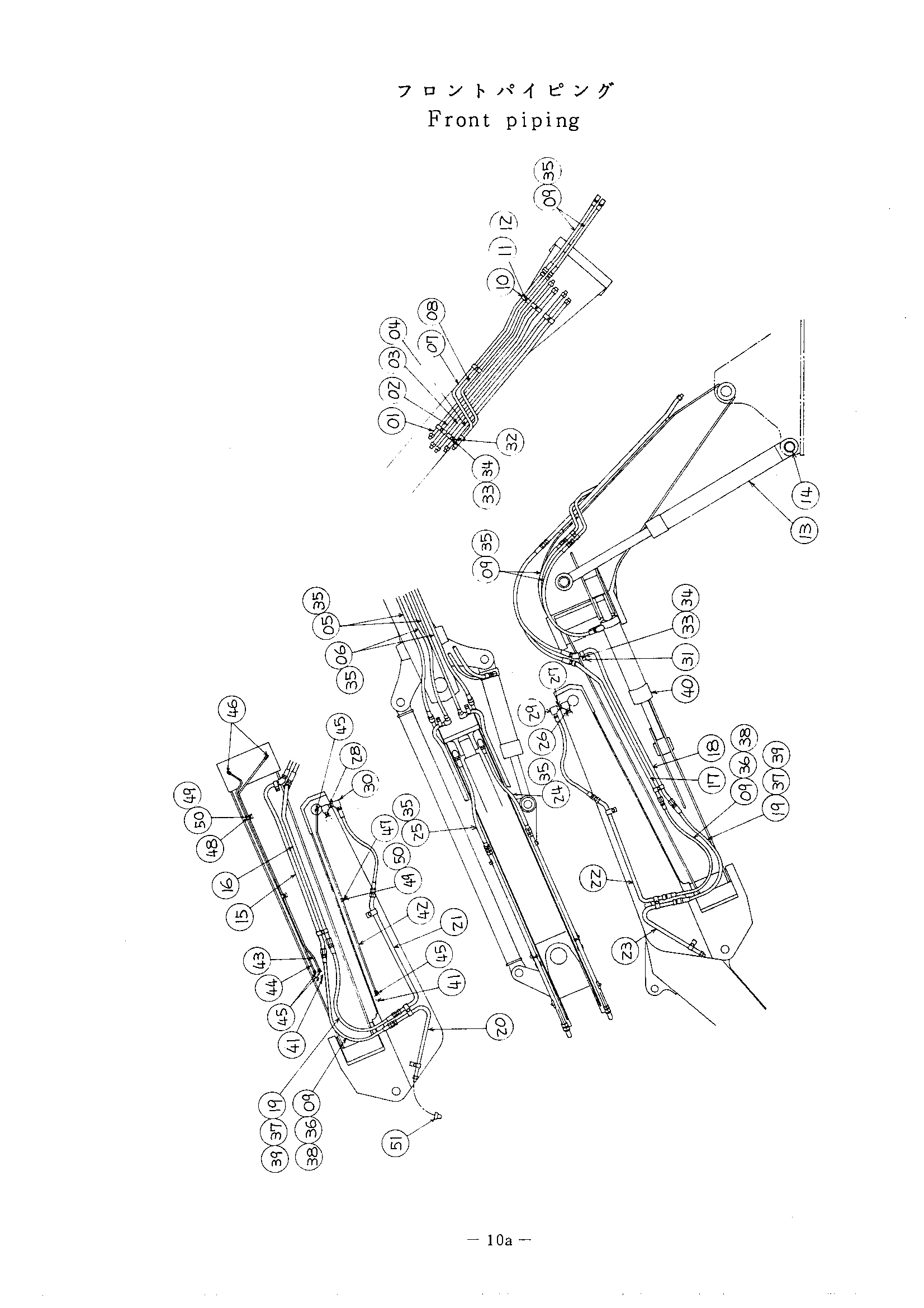

Заводская схема «Гидролинии рабочего оборудования <смещаемый стрела>» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8026950	Трубка	1
02	8026949	Трубка	1
03	8026951	Трубка	1
04	8026952	Трубка	1
05	4125588	Шланг	2
06	4074207	Шланг	2
07	8026947	Трубка	1
08	8026948	Трубка	1
09	4125589	Шланг	6
10	4053593	Хомут трубки	3
11	M111045	Болт	3
12	A590910	Пружинная шайба	3
13	3026731	Гидроцилиндр стрела	2
13	3029149	Гидроцилиндр стрела	2
14	4065687	Пылезащитное уплотнение	8
15	8028209	Трубка	1
16	8028210	Трубка	1
17	8028211	Трубка	1
18	8028212	Трубка	1
19	4120609	Шланг	2
20	8026957	Трубка	1
21	8026958	Трубка	1
22	8026959	Трубка	1
23	8026960	Трубка	1
24	4125587	Шланг	1
25	4094161	Шланг	1
26	94-1903	Адаптер	1
27	94-1703	Адаптер	1
28	94-1704	Адаптер	2
29	94-0617	Угловой штуцер: S	2
30	94-0618	Угловой штуцер: S	2
31	4053595	Хомут трубки	8
32	4053596	Хомут трубки	8
33	M111256	Болт	16
34	A590912	Пружинная шайба	16
35	4044420	Защита шланга	10
36	4058739	Защита шланга	2
37	4053914	Защита шланга	2
38	4073051	Шайба	4
39	4061743	Шайба	4
40	3026480	Гидроцилиндр	1
41	J75581	Штуцер	3
42	4154102	Трубка	1
43	3028566	Трубка	1
44	3028567	Трубка	1
45	4130169	Штуцер трубки	4
46	4130174	Штуцер трубки	2
47	4000854	Зажим трубка	1
48	4000862	Зажим трубка	2
49	M430610	Винт	3
50	A590906	Пружинная шайба	3
51	94-1603	Переходник	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
