Гидролинии рабочего оборудования — HITACHI UH041

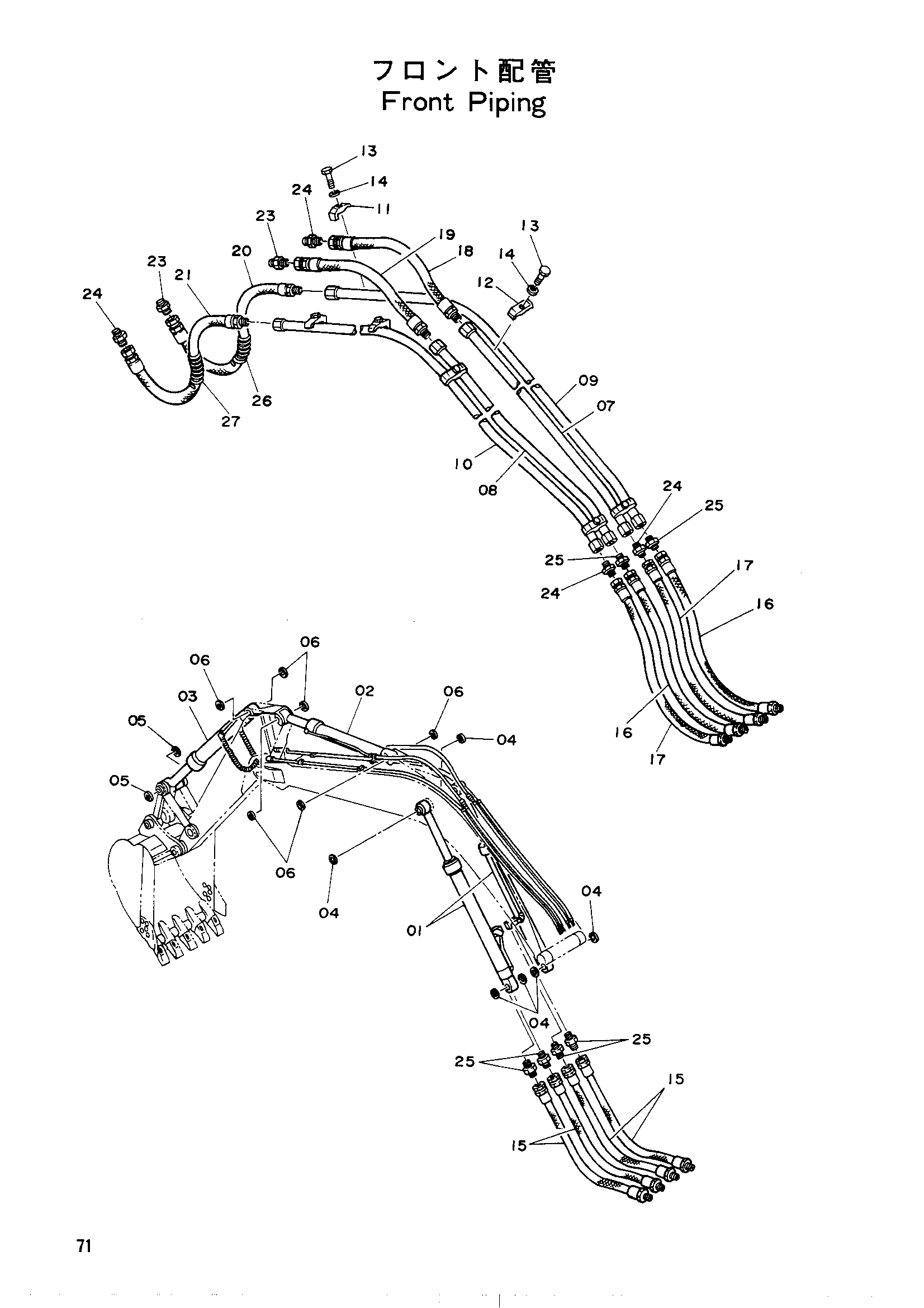

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3021477 | Гидроцилиндр стрела | 2 |
| 02 | 3021478 | Гидроцилиндр рукоять | 1 |
| 03 | 3021479 | Гидроцилиндр ковш | 1 |
| 04 | 4065687 | Пылезащитное уплотнение | 8 |
| 05 | 4082193 | Пылезащитное уплотнение | 2 |
| 06 | 4082194 | Пылезащитное уплотнение | 6 |
| 07 | 8022523 | Трубка | 1 |
| 08 | 8022527 | Трубка | 1 |
| 09 | 8023032 | Трубка | 1 |
| 10 | 8023031 | Трубка | 1 |
| 11 | 4053595 | Хомут трубки | 4 |
| 12 | 4053596 | Хомут трубки | 4 |
| 13 | M111250 | Болт | 8 |
| 14 | A590912 | Пружинная шайба | 8 |
| 15 | 4144747 | Шланг | 4 |
| 16 | 4125589 | Шланг | 2 |
| 17 | 4120609 | Шланг | 2 |
| 18 | 4094161 | Шланг | 1 |
| 19 | 4125587 | Шланг | 1 |
| 20 | 4125588 | Шланг | 1 |
| 21 | 4074207 | Шланг | 1 |
| 23 | 4069038 | Адаптер | 2 |
| 24 | 94-1304 | Адаптер | 4 |
| 25 | 94-1303 | Адаптер | 6 |
| 26 | 4053606 | Защитный кожух | 1 |
| 27 | 4053611 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
