Ходовой трубопроводы — HITACHI UH041

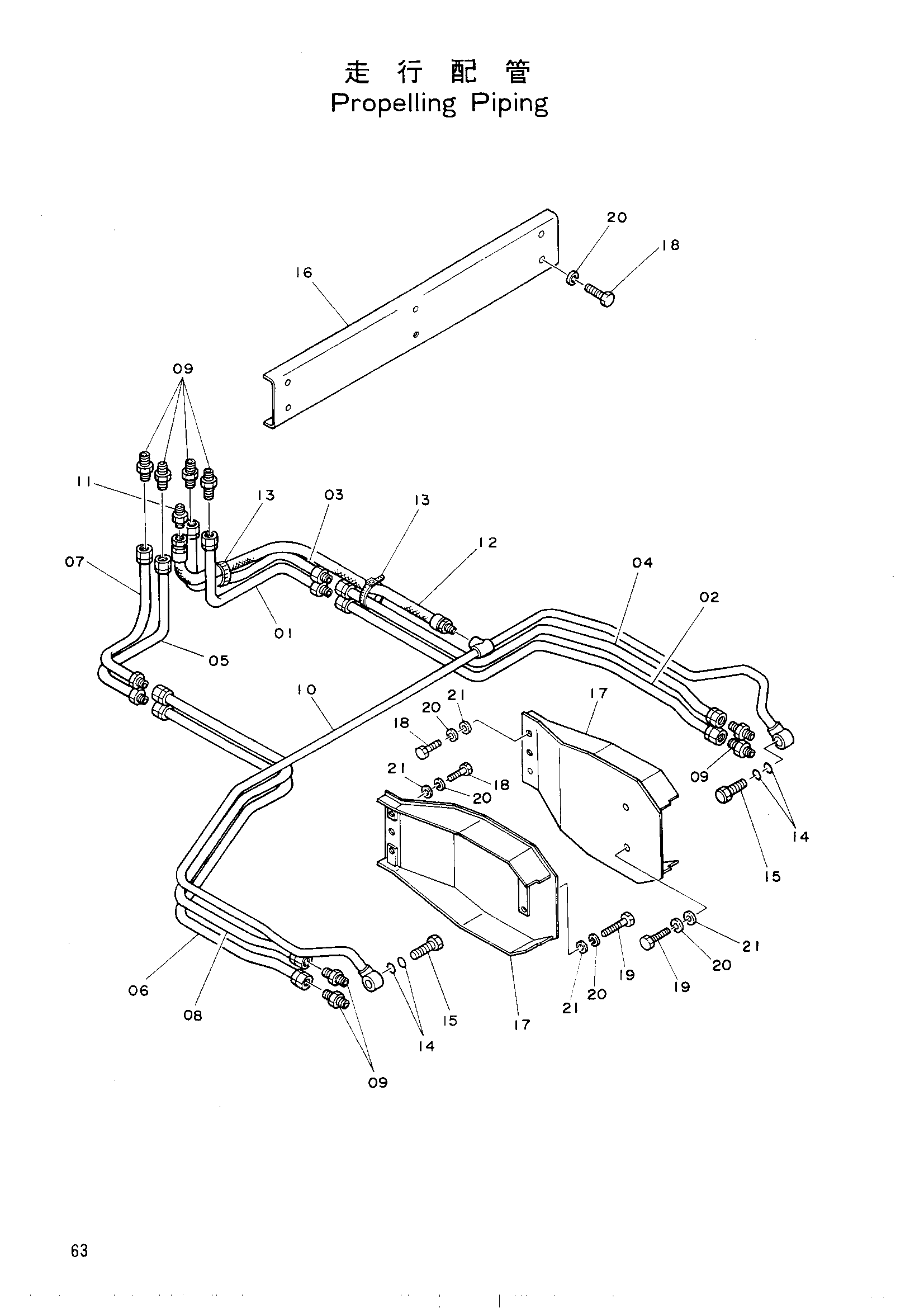

Заводская схема «Ходовой трубопроводы» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9046517 | Ходовой трубопроводы в сборе | 1 | |
| 01 | 9714204 | Трубка | 1 |
| 02 | 8024794 | Трубка | 1 |
| 03 | 9714205 | Трубка | 1 |
| 04 | 8024795 | Трубка | 1 |
| 05 | 9714206 | Трубка | 1 |
| 06 | 8024796 | Трубка | 1 |
| 07 | 9714207 | Трубка | 1 |
| 08 | 8024797 | Трубка | 1 |
| 09 | 4042032 | Адаптер | 8 |
| 10 | 7011934 | Трубка дренажный | 1 |
| 11 | 94-1302 | Адаптер | 1 |
| 12 | 4067469 | Шланг | 1 |
| 13 | 4055311 | Ленточный зажим | 2 |
| 14 | 954493 | Уплотнительное кольцо | 4 |
| 15 | 4109416 | Болт | 2 |
| 16 | 8024798 | Крышка | 1 |
| 17 | 7011933 | Крышка | 2 |
| 18 | M111050 | Болт | 12 |
| 19 | M111032 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 16 |
| 21 | J217083 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
