Двигатель — HITACHI UH041

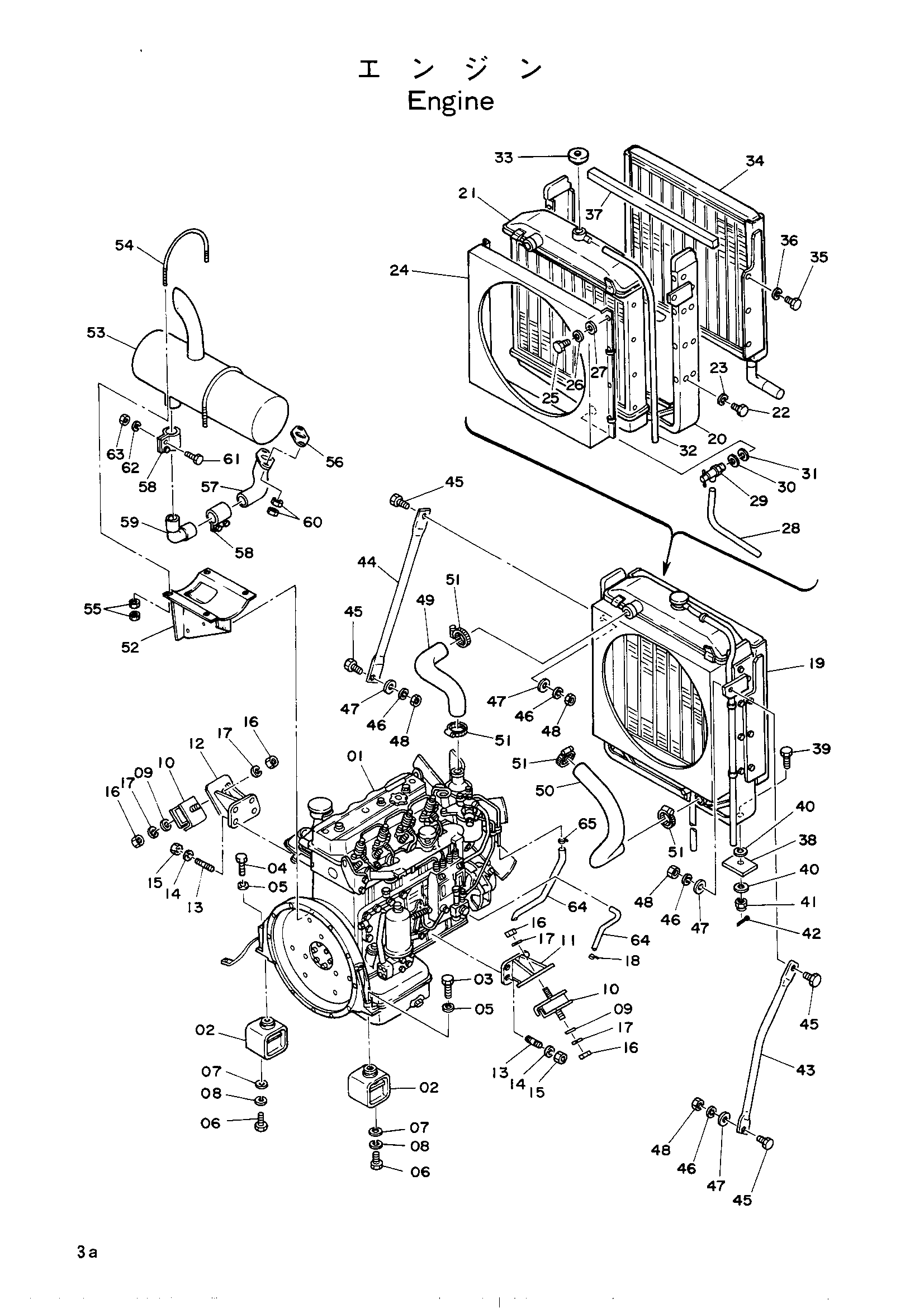

Заводская схема «Двигатель» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4114893	Двигатель	1
02	2015226	Резиновая подушка	2
03	M211856	Болт	1
04	4125374	Болт	1
05	A590918	Пружинная шайба	2
06	M211632	Болт	4
07	4087197	Шайба	4
08	A590916	Пружинная шайба	4
09	4114404	Шайба	2
10	2015229	Резиновая подушка	2
11	8022401	Опора	1
12	8022402	Опора	1
13	4121577	Болт шпилька	8
14	A590910	Пружинная шайба	8
15	M501008	Гайка	8
16	M561411	Гайка	4
17	A590914	Пружинная шайба	4
18	4055312	Ленточный зажим	2
19	4118398	Радиатор в сборе	1
20	4112348	Рама	1
21	4112347	Коре радиатор	1
22	M111020	Болт	8
23	A590910	Пружинная шайба	8
24	4112349	Направляющая вентилятор	1
25	M200616	Болт	8
26	A590906	Пружинная шайба	8
27	A590106	Шайба	8
28	4042647	Шланг	1
29	4042646	Кран	1
30	4042644	Манжета	1
31	4042645	Манжета	1
32	4077905	Шланг	1
33	4508613	Колпачок	1
34	4142671	Масляный радиатор	1
35	M111020	Болт	6
36	A590910	Пружинная шайба	6
37	4112350	Манжета	1
38	443212	Резиновая прокладка	2
39	4004387	Болт	2
40	A590116	Шайба	4
41	M631619	Корончатая гайка	2
42	A764032	Шплинт	2
43	3015971	Стойка	1
44	4121130	Стойка	1
45	M111636	Болт	4
46	A590916	Пружинная шайба	4
47	A590116	Шайба	4
48	M501613	Гайка	4
49	3015666	Водяной шланг	1
50	3015667	Водяной шланг	1
51	4504198	Хомут шланга	4
52	7010422	Кронштейн	1
53	4114895	Глушитель	1
54	4121021	U-образный болт	2
55	M521008	Гайка	8
56	4043082	Манжета	1
57	4121018	Выпускная труба	1
58	4108754	Хомут	2
59	4094434	Трубка	1
60	M521008	Гайка	4
61	M111036	Болт	4
62	A590910	Пружинная шайба	4
63	M501008	Гайка	4
64	4075190	Топливный шланг	2
65	4514700	Хомут шланга	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
