Кабина детали — HITACHI UH041

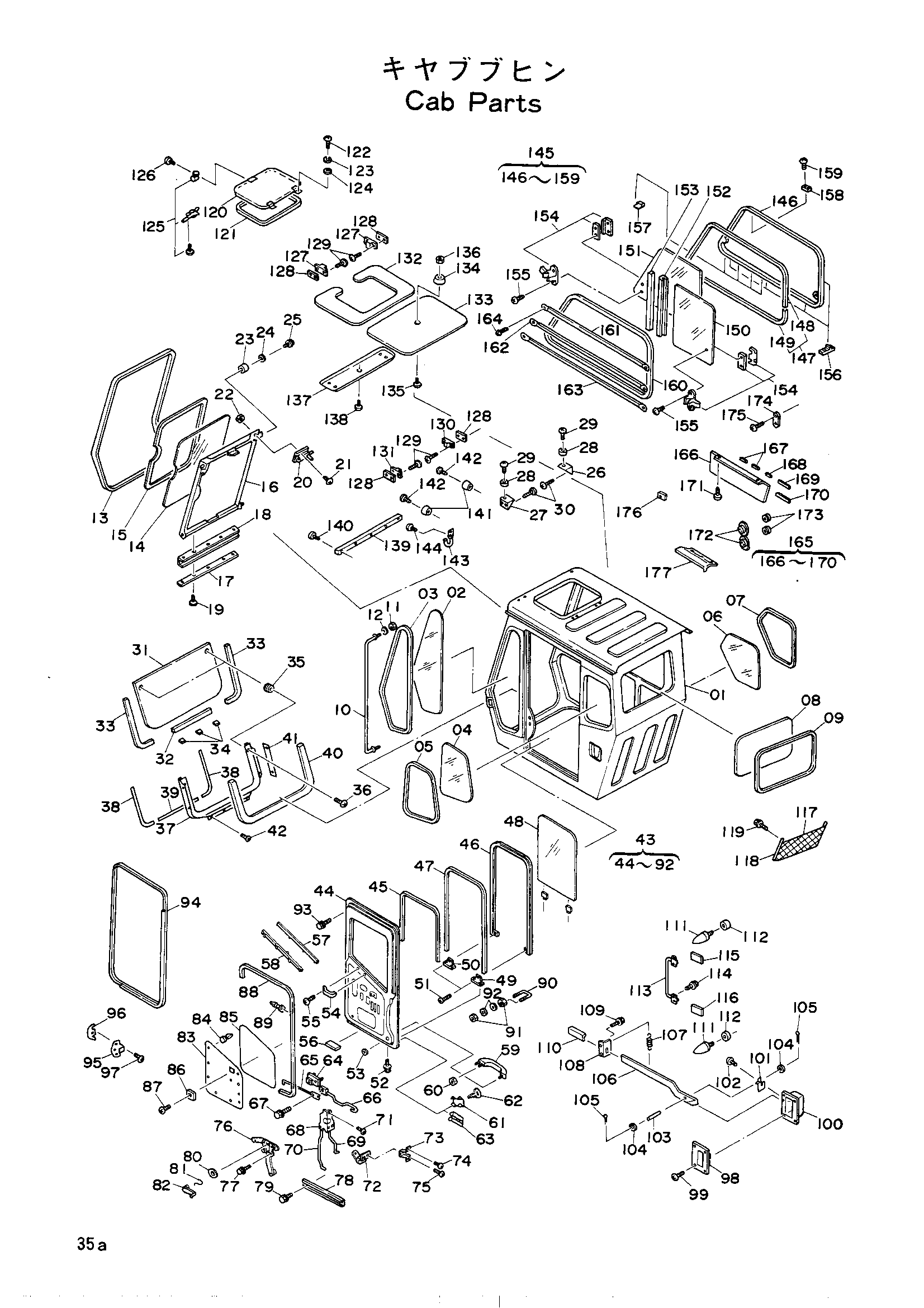

Заводская схема «Кабина детали» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4136105	Кабина в сборе	1
01	4141606	Кабина	1
02	4141608	Стекло	1
03	4141607	Веатхер стрип	1
04	4141610	Стекло	1
05	4141609	Веатхер стрип	1
06	4141612	Стекло	1
07	4141611	Веатхер стрип	1
08	4141614	Стекло	1
09	4141613	Веатхер стрип	1
10	4141615	Ханд рале	1
11	M500807	Гайка	2
12	A590908	Пружинная шайба	2
13	4141616	Веатхер стрип	1
14	4141618	Стекло	1
15	4141617	Веатхер стрип	1
16	4141619	Рама	1
17	4141620	Пластина	1
18	4141621	Резиновая прокладка	1
19	M470516	Винт	5
20	4141622	Скальный	2
21	M470516	Винт	8
22	4141738	Гайка	4
23	4141623	Ролик	4
24	A590105	Плоская шайба	4
25	4141748	Винт	4
26	4141624	Кронштейн	1
27	4141625	Кронштейн	1
28	4141626	Резиновая прокладка	2
29	4141741	Винт	2
30	4141743	Винт	4
31	4141627	Стекло	1
32	4141628	Веатхер стрип	1
33	4141629	Веатхер стрип	2
34	4141630	Проставка	3
35	4141880	Резиновая втулка	2
36	4141749	Винт	2
37	4141631	Рамка окна	1
38	4141632	Резиновая прокладка	2
39	4141633	Резиновая прокладка	1
40	4141634	Веатхер стрип	1
41	4141635	Проставка	2
42	4141743	Винт	8
43	4141636	Дверь в сборе	1
44	4141637	Дверь	1
45	4141638	Крышка	1
46	4141639	Рамка окна	1
47	4141640	Глассрун	1
48	4141641	Стекло в сборе	1
49	4141642	Кронштейн	1
50	4141643	Кронштейн	1
51	4141734	Винт	2
52	4141740	Винт	4
53	4141644	Резиновая прокладка	2
54	4141645	Рукоятка	1
55	M430616	Винт	2
56	4141646	Резиновая прокладка	2
57	4141647	Моулдинг	1
58	4141648	Уплотнение	1
59	4141649	Рукоятка наружный	1
60	4141739	Гайка	2
61	4141650	Замок	1
62	4141744	Шпонка	1
63	4141651	Зажим	1
64	4141652	Рычаг	1
65	4141653	Шток	1
66	4141654	Шток	1
67	4141881	Винт	1
68	4141655	Замок	1
69	4141656	Шток	1
70	4141657	Шток	1
71	4141746	Винт	3
72	4141658	Рычаг	1
73	4141659	Кронштейн	1
74	4141740	Винт	2
75	4141743	Винт	2
76	4141660	Регулятор	1
77	4141740	Винт	4
78	4141661	Кханнел	1
79	4141743	Винт	2
80	4141662	Шайба	1
81	4141663	Пружина	1
82	4141664	Рукоятка	1
83	4141665	Трим накладка	1
84	4141666	Зажим	10
85	4141667	Уплотнение	1
86	4141668	Рукоятка	1
87	M470510	Винт	1
88	4141669	Веатхер стрип	1
89	4141670	Зажим	16
90	4141671	U-образный болт	1
91	A501008	Гайка	4
92	A590110	Плоская шайба	4
93	4141733	Винт	6
94	4141672	Веатхер стрип	1
95	4141673	Ответная планка	1
96	4141674	Проставка	2
97	4141747	Винт	2
98	4141675	Кронштейн	1
99	4141882	Винт	4
100	4141676	Крышка	1
101	4141677	Кронштейн	1
102	4141882	Винт	2
103	4141678	Палец	1
104	A590106	Плоская шайба	2
105	4022696	Шплинт	2
106	4141679	Рычаг	1
107	4141680	Пружина	1
108	4141681	Кронштейн	1
109	4141740	Винт	2
110	4141682	Колпачок	1
111	4141683	Ограничитель	2
112	4141684	Проставка	2
113	4141685	Рукоятка	1
114	4141740	Винт	4
115	4141686	Резиновая прокладка	1
116	4141687	Резиновая втулка	1
117	4141688	Поккет	1
118	4141689	Направляющая поккет	1
119	4141741	Винт	3
120	4141690	Крышка	1
121	4141691	Резиновая прокладка	1
122	4141737	Винт	4
123	A590906	Пружинная шайба	4
124	A590106	Плоская шайба	4
125	4141692	Замок	1
126	4141742	Винт	2
127	4141693	Ограничитель	2
128	4141694	Регулировочная шайба	4
129	4141743	Винт	8
130	4141695	Ограничитель	1
131	4141696	Ограничитель	1
132	4141697	Трим накладка	1
133	4141698	Трим накладка	1
134	4141699	Амортизатор	1
135	4141741	Винт	1
136	M500504	Гайка	1
137	4141700	Опора	1
138	4141742	Винт	5
139	4141701	Опора	1
140	4141750	Винт	5
141	4141702	Амортизатор	2
142	M430525	Винт	2
143	4141703	Крюк	1
144	4141750	Винт	2
145	4141704	Окно в сборе	1
146	4141705	Рамка окна	1
147	4141706	Стекло RUN	1
148	4141707	Стекло RUN	1
149	4141708	Стекло RUN	1
150	4141709	Стекло	1
151	4141710	Стекло	1
152	4141711	Веатхер стрип	1
153	4141712	Кханнел	1
154	4141713	Замок	2
155	4141751	Винт	4
156	4141714	Проставка	4
157	4141715	Крышка	4
158	4141716	Ограничитель	1
159	4141881	Винт	2
160	4141717	Велт	1
161	4141718	Защитный кожух	1
162	4141719	Защитный кожух	1
163	4141720	Защитный кожух	1
164	4141745	Винт	6
165	4141172	Панель в сборе	1
166	4141722	Панель	1
167	4141723	Резиновая прокладка	2
168	4141724	Резиновая прокладка	1
169	4141725	Резиновая прокладка	1
170	4141726	Резиновая прокладка	1
171	4141750	Винт	2
172	4141727	Резиновая прокладка	2
173	4141728	Резиновая втулка	2
174	4141729	Пластина	1
175	4141740	Винт	2
176	4141730	Зажим	7
177	4141731	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
