Ходовой устройство — HITACHI UH041

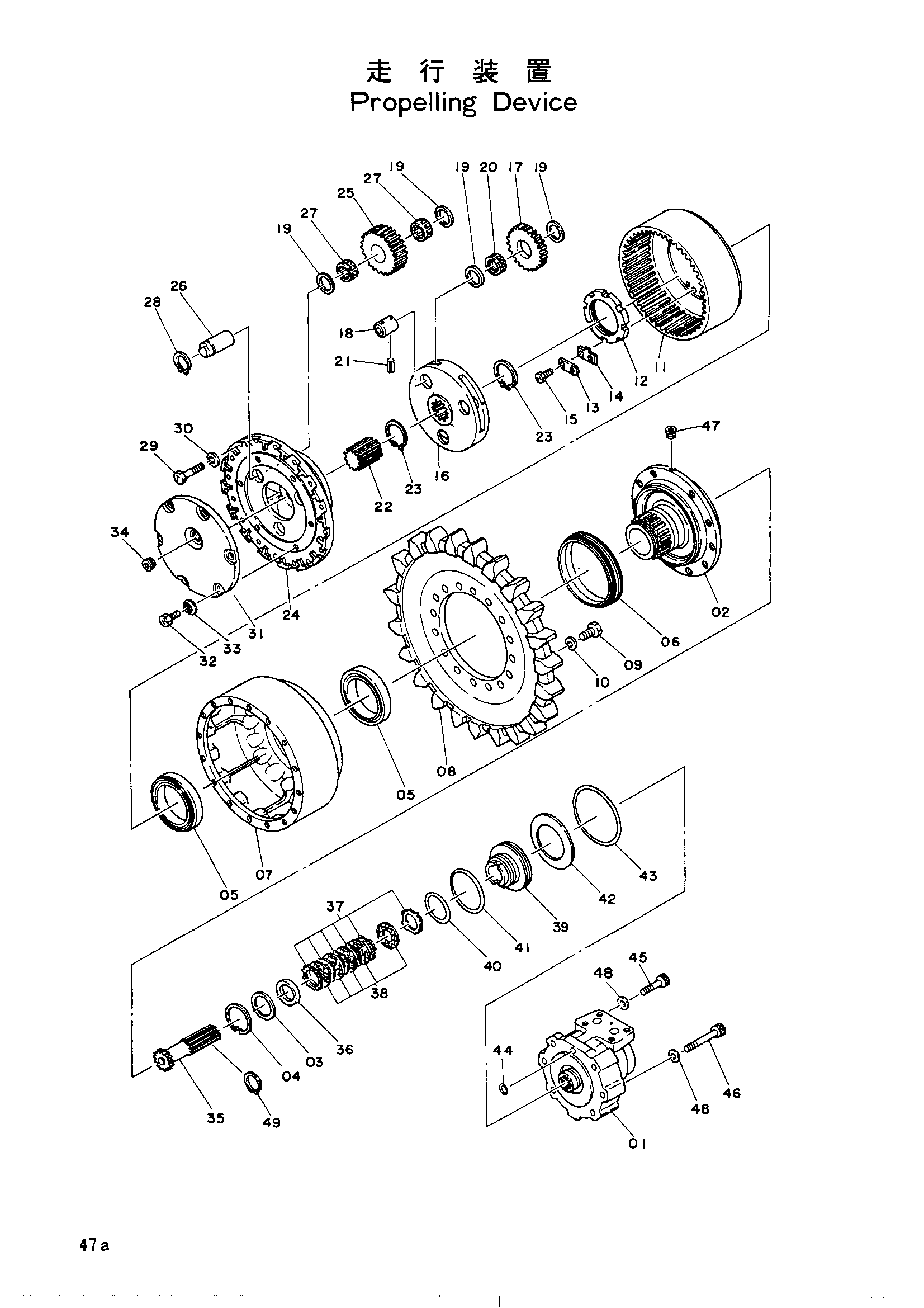

Заводская схема «Ходовой устройство» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9038092	Гидромотор	1
02	1004752	Корпус	1
03	4092443	Проставка	1
04	991726	Стопорное кольцо	1
05	4082328	Подшипник каток	2
06	4092483	Комплект уплотнений	1
07	1005135	Барабан	1
08	1004753	Звёздочка	1
09	M221645	Болт	16
10	A590916	Пружинная шайба	16
11	2013750	Коронная шестерня	1
12	3013331	Гайка	1
13	4092709	Пластина	1
14	4092482	Стопорная пластина	1
15	M111016	Болт	2
16	2014953	Водило	1
17	3022198	Планетарная шестерня	3
18	4124179	Палец	3
19	4113761	Упорная пластина	12
20	4124180	Подшипник неедле	12
21	4082632	Пружинный штифт	3
22	3022197	Солнечная шестерня	1
23	Z991347	Стопорное кольцо	2
24	1005136	Водило	1
25	3020178	Планетарная шестерня	3
26	4113608	Палец	3
27	4113606	Подшипник неедле	6
28	991342	Стопорное кольцо	3
29	M221232	Болт	16
30	A590912	Пружинная шайба	16
31	2013748	Крышка	1
32	M211225	Болт	6
33	4065034	Уплотнительная шайба	6
34	94-2014	Пробка	1
35	2014941	Вал пропел	1
36	4092444	Проставка	1
37	3015616	Пластина	6
38	3015615	Пластина фрикционный	5
39	3018788	Поршень	1
40	4092712	Уплотнительное кольцо	1
41	4092713	Уплотнительное кольцо	1
42	3017067	Сприг диск	1
43	4092711	Уплотнительное кольцо	1
44	957366	Уплотнительное кольцо	1
45	M351271	Болт с внутренним шестигранником	2
46	M351200	Болт с внутренним шестигранником	4
47	4504507	Пробка	1
48	4092966	Плоская шайба	6
49	929231	Стопорное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
