Гидроцилиндр стрелы — HITACHI UH041

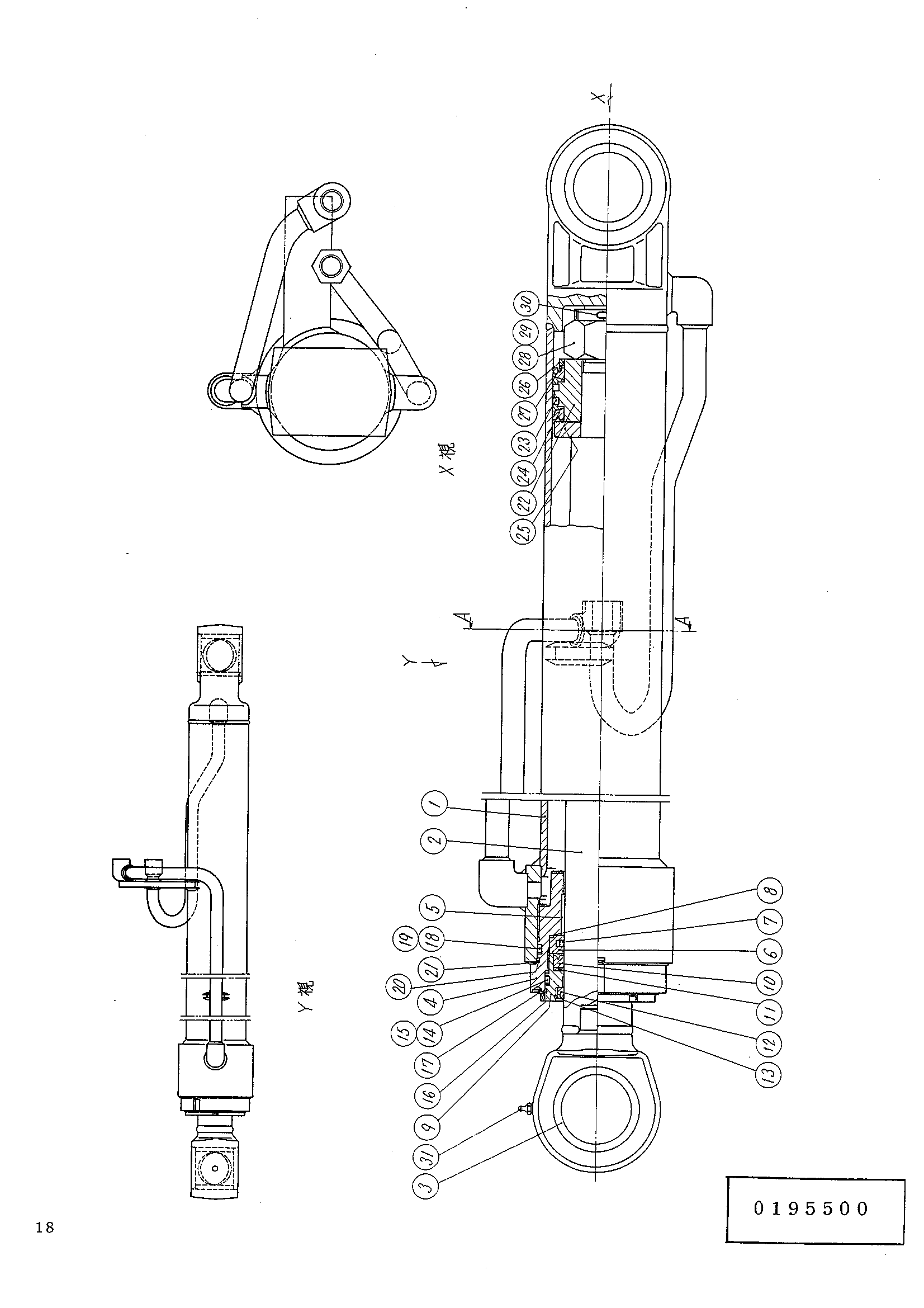

Заводская схема «Гидроцилиндр стрелы» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3021477 | Гидроцилиндр стрелы | 1 | |
| 01 | 0195501 | Трубка | 1 |
| 02 | 0195502 | Шток поршня | 1 |
| 03 | 4085432 | Втулка | 2 |
| 04 | 0195503 | Головка гидроцилиндра | 1 |
| 05 | 988681 | Втулка | 1 |
| 06 | 0195504 | Держатель | 1 |
| 07 | 0195505 | Кольцо | 1 |
| 08 | A811085 | Уплотнительное кольцо | 1 |
| 09 | 0195506 | Держатель | 1 |
| 10 | 4067131 | U-образная манжета | 1 |
| 11 | 4509749 | Опорное кольцо | 1 |
| 12 | 0162402 | Грязесъёмное кольцо | 1 |
| 13 | 0195507 | Кольцо ограничитель | 1 |
| 14 | 954488 | Уплотнительное кольцо | 1 |
| 15 | 0195508 | Опорное кольцо | 1 |
| 16 | 0195509 | Уплотнительное кольцо | 1 |
| 17 | 4000073 | Стопорная шайба | 1 |
| 18 | 4504858 | Уплотнительное кольцо | 1 |
| 19 | 0195510 | Опорное кольцо | 1 |
| 20 | 4095999 | Уплотнительное кольцо | 1 |
| 21 | 0195511 | Стопорная шайба | 1 |
| 22 | 0195512 | Поршень | 1 |
| 23 | 955014 | Поршневое кольцо | 2 |
| 24 | 0195513 | U-образная манжета | 2 |
| 25 | 0195514 | Держатель | 1 |
| 26 | 994021 | Держатель | 1 |
| 27 | 4004683 | Ограничитель | 1 |
| 28 | 4004669 | Регулировочная шайба | 1 |
| 29 | 4004673 | Корончатая гайка | 1 |
| 30 | 4004674 | Шплинт | 1 |
| 31 | J75481 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
