Рычаг управления (4-рычаг тип) — HITACHI UH041

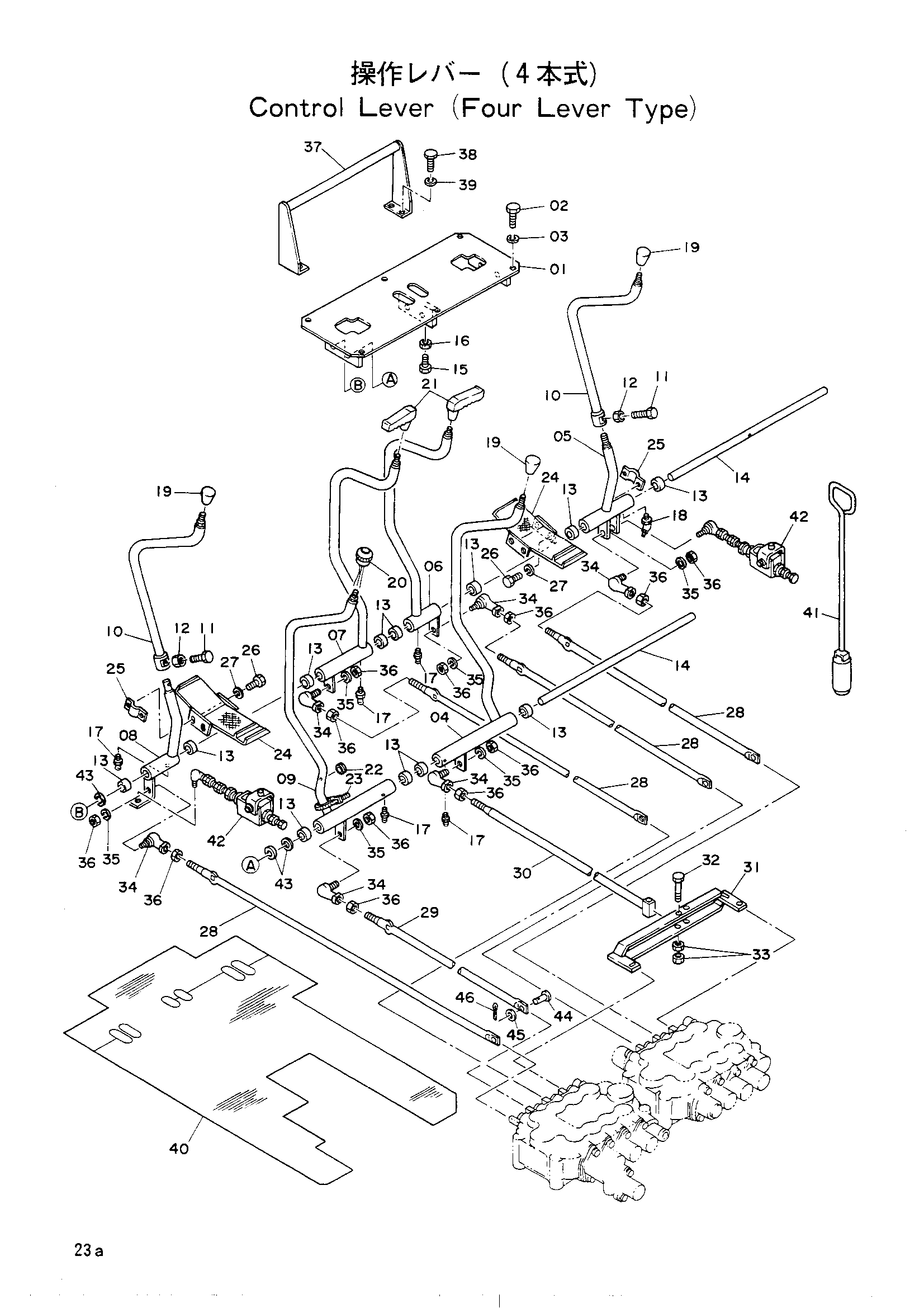

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7012204 | Кронштейн | 1 |
| 02 | M111025 | Болт | 6 |
| 03 | A590910 | Пружинная шайба | 6 |
| 04 | 8025250 | Рычаг стрела | 1 |
| 05 | 8025251 | Рычаг ковш | 1 |
| 06 | 8025252 | Рычаг ход R | 1 |
| 07 | 8025253 | Рычаг ход L | 1 |
| 08 | 8025254 | Рычаг рукоять | 1 |
| 09 | 8025255 | Рычаг поворот | 1 |
| 10 | 8022429 | Рычаг | 2 |
| 11 | M111025 | Болт | 2 |
| 12 | M501008 | Гайка | 2 |
| 13 | 4063692 | Игольчатый подшипник | 12 |
| 14 | 4138848 | Палец | 2 |
| 15 | M111025 | Болт | 2 |
| 16 | M501008 | Гайка | 2 |
| 17 | J75481 | Штуцер | 5 |
| 18 | J75581 | Штуцер | 1 |
| 19 | 4117704 | Рукоятка | 3 |
| 20 | 4117703 | Рукоятка | 1 |
| 21 | 4122423 | Рукоятка | 2 |
| 22 | 487081 | Резиновая втулка | 1 |
| 23 | 4055311 | Зажим | 1 |
| 24 | 8008064 | Педаль | 2 |
| 25 | 4507563 | Опора | 2 |
| 26 | M111025 | Болт | 4 |
| 27 | A590910 | Пружинная шайба | 4 |
| 28 | 4132188 | Шток | 4 |
| 29 | 4132189 | Шток | 1 |
| 30 | 9716984 | Шток | 1 |
| 31 | 8023948 | Тяга | 1 |
| 32 | M111071 | Болт | 1 |
| 33 | M501008 | Гайка | 2 |
| 34 | 4056019 | Шарнир | 6 |
| 35 | A590910 | Пружинная шайба | 6 |
| 36 | M501008 | Гайка | 12 |
| 37 | 9716924 | Подставка для ног | 1 |
| 38 | M111025 | Болт | 4 |
| 39 | A590910 | Пружинная шайба | 4 |
| 40 | 2016853 | Пол коврик | 1 |
| 41 | 8023956 | Блокировка поворот | 1 |
| 42 | 9036892 | Феелинг устройство | 2 |
| 43 | 4081592 | SHIM T=0.4 | 20 |
| 44 | 4120838 | Палец | 7 |
| 45 | 4120836 | Шайба | 7 |
| 46 | 4120837 | Шплинт | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
