Электрооборудование — HITACHI UH041

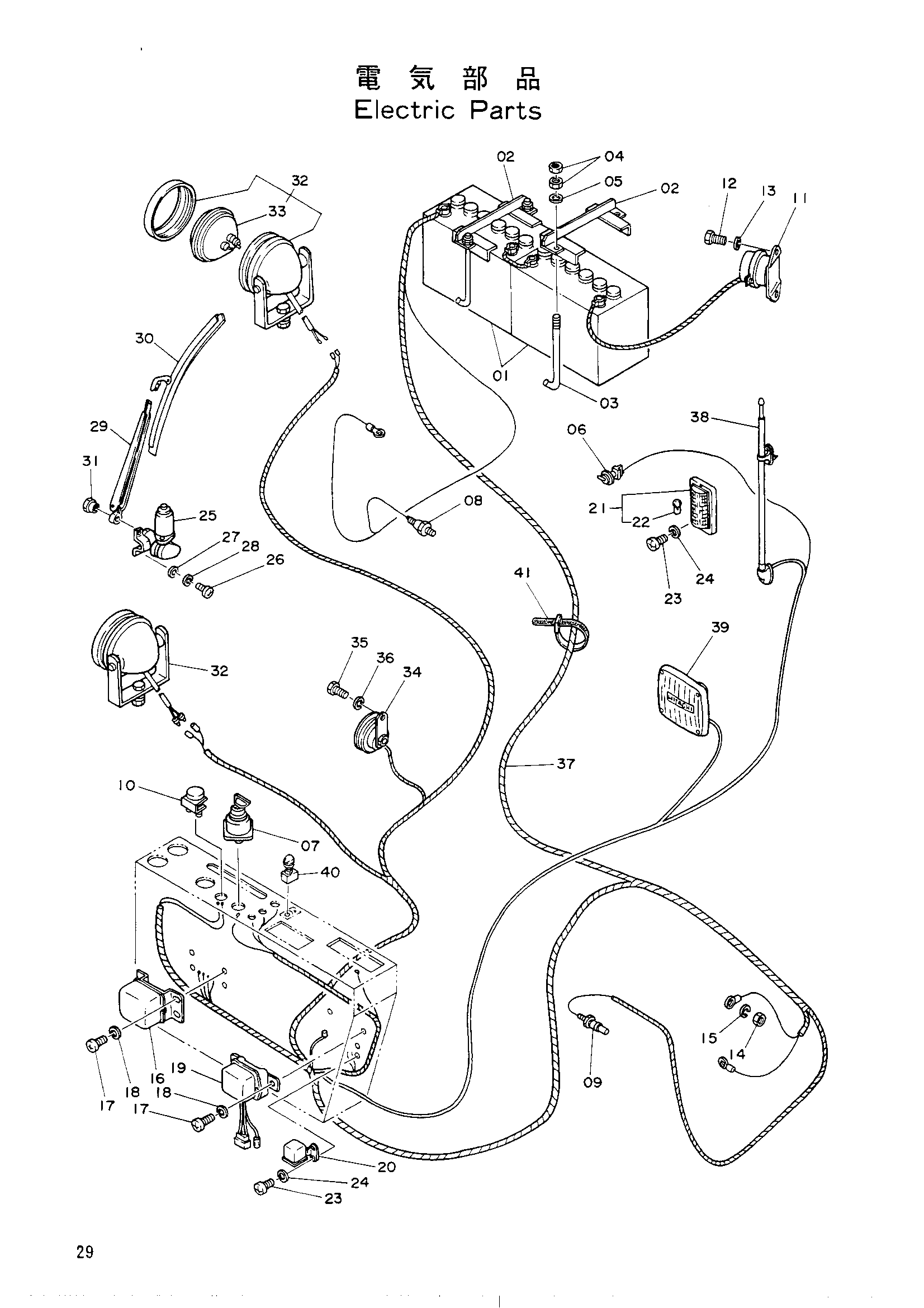

Заводская схема «Электрооборудование» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4037893 | Аккумулятор | 2 |
| 02 | 9712351 | Держатель | 2 |
| 03 | 4094364 | Болт | 4 |
| 04 | M500807 | Гайка | 8 |
| 05 | A590108 | Шайба | 4 |
| 06 | 921037 | Выключатель | 1 |
| 07 | 4038458 | Замок зажигания | 1 |
| 08 | 4056521 | Выключатель давление | 1 |
| 09 | 4030594 | Блок | 1 |
| 10 | 4038457 | Сигнал отопитель | 1 |
| 11 | 4034634 | Реле аккумулятор | 1 |
| 12 | M200813 | Болт | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | M501008 | Гайка | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | 4038452 | Реле защитный | 1 |
| 17 | M430610 | Винт | 6 |
| 18 | A590906 | Пружинная шайба | 6 |
| 19 | 4038451 | Регулятор волт. | 1 |
| 20 | 4038459 | Реле | 1 |
| 21 | 973204 | Фонарь | 1 |
| 22 | 4001854 | Лампа | 1 |
| 23 | M430513 | Винт | 4 |
| 24 | A590905 | Пружинная шайба | 4 |
| 25 | 4050475 | Гидромотор | 1 |
| 26 | M430510 | Винт | 2 |
| 27 | A590105 | Шайба | 2 |
| 28 | A590905 | Пружинная шайба | 2 |
| 29 | 4101832 | Рукоять | 1 |
| 30 | 4101833 | Отвал | 1 |
| 31 | 4050479 | Гайка | 1 |
| 32 | 214771 | Фара | 2 |
| 33 | 214770 | Лампа | 1 |
| 34 | 4114247 | Звуковой сигнал | 1 |
| 35 | M200814 | Болт | 1 |
| 36 | A590908 | Пружинная шайба | 1 |
| 37 | 4121131 | Жгут проводов | 1 |
| 38 | 4123177 | Антенна | 1 |
| 39 | 4121152 | Динамик | 1 |
| 40 | 4110100 | Выключатель роталй | 1 |
| 41 | 4055312 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
