Масляный радиатор трубопроводы — HITACHI UH041

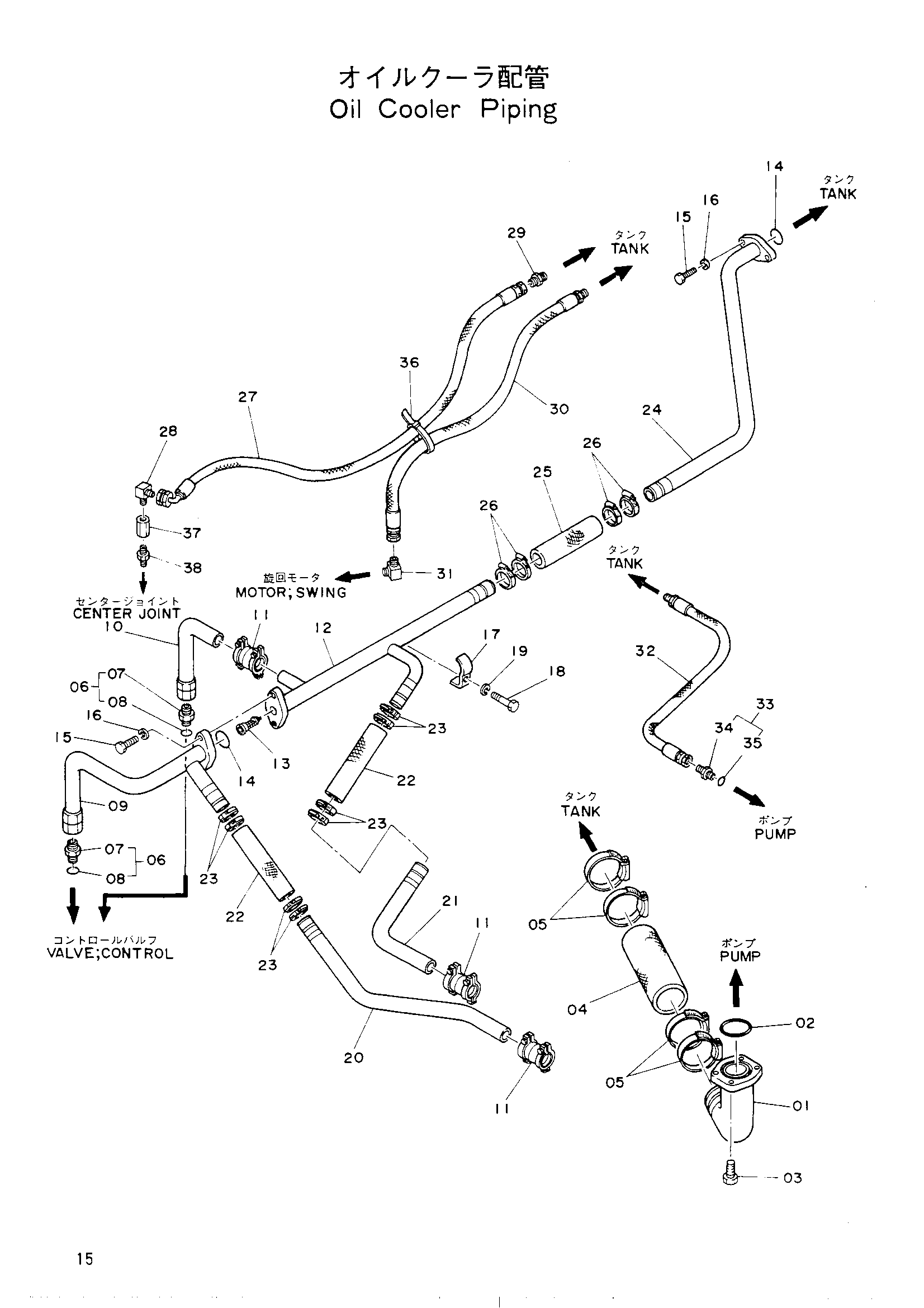

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8021466 | Всасывающая трубка | 1 |
| 02 | A590910 | Уплотнительное кольцо | 1 |
| 03 | M341236 | Болт с внутренним шестигранником | 4 |
| 04 | 4121561 | Резиновый шланг | 1 |
| 05 | 4503469 | Хомут шланга | 4 |
| 06 | 4042041 | Адаптер | 2 |
| 07 | 4042021 | Адаптер | 1 |
| 08 | 4510188 | Уплотнительное кольцо | 1 |
| 09 | 8023975 | Обратная трубка | 1 |
| 10 | 9714357 | Обратная трубка | 1 |
| 11 | 4071213 | Муфта | 3 |
| 12 | 8023210 | Обратная трубка | 1 |
| 13 | 4094445 | Клапан | 1 |
| 14 | A810040 | Уплотнительное кольцо | 2 |
| 15 | M111240 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | 4053698 | Хомут трубки | 2 |
| 18 | M111263 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | 4121559 | Обратная трубка | 1 |
| 21 | 4121560 | Обратная трубка | 1 |
| 22 | 4033339 | Резиновый шланг | 2 |
| 23 | 4011675 | Хомут шланга | 8 |
| 24 | 8021469 | Обратная трубка | 1 |
| 25 | 4033340 | Резиновый шланг | 1 |
| 26 | 4505385 | Хомут шланга | 1 |
| 27 | 4137017 | Шланг | 1 |
| 28 | 94-1402 | Угловой штуцер | 1 |
| 29 | 94-1302 | Адаптер | 1 |
| 30 | 4020836 | Шланг | 1 |
| 31 | 94-1401 | Угловой штуцер | 1 |
| 32 | 4054366 | Шланг | 1 |
| 33 | 4042032 | Адаптер | 1 |
| 34 | 4042012 | Адаптер | 1 |
| 35 | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4055312 | Ленточный зажим | 2 |
| 37 | 94-0676 | Разъём | 1 |
| 38 | 94-1702 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
