Рычаг управления (2-рычаг тип) — HITACHI UH041

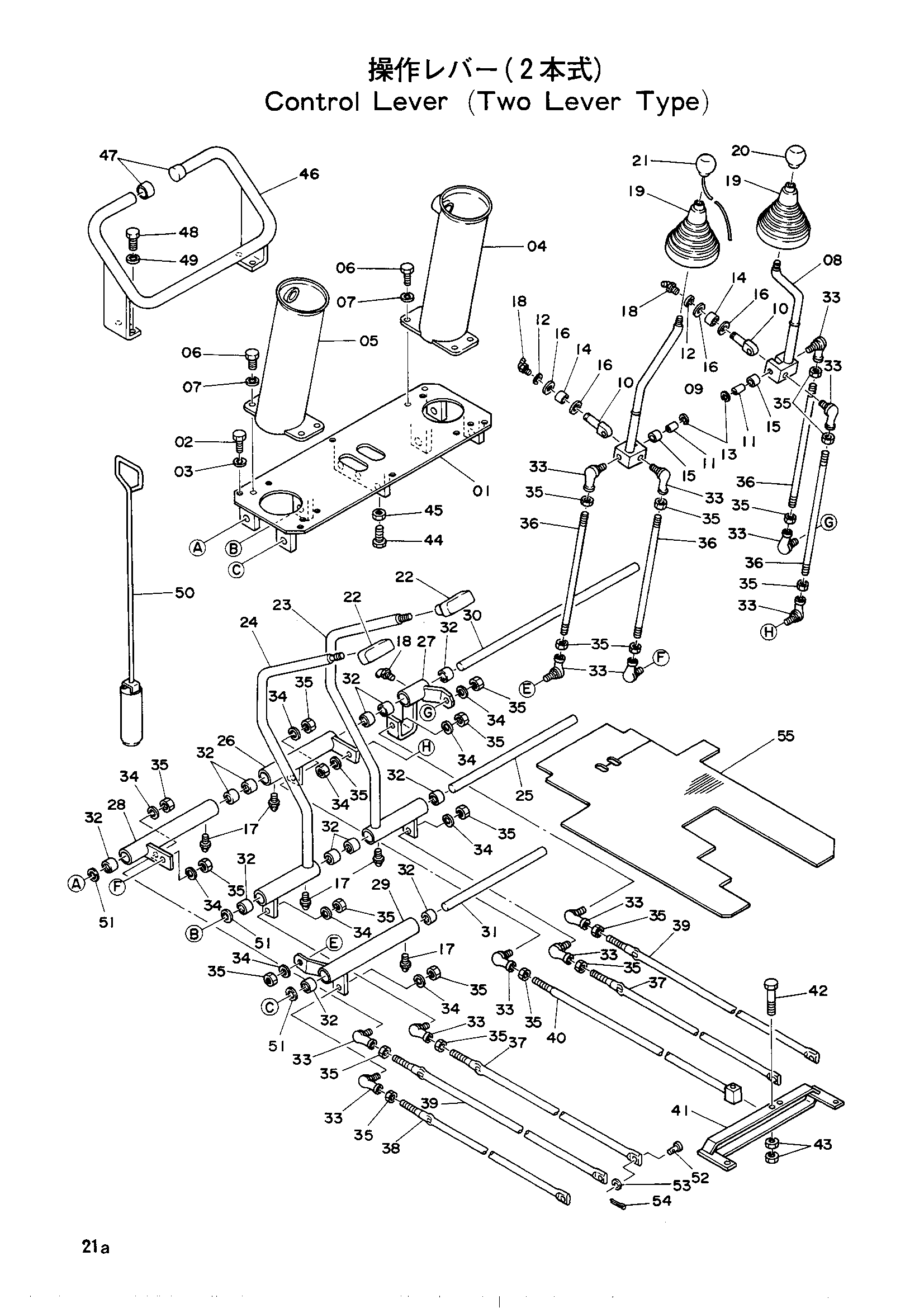

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7011561	Кронштейн	1
02	M111025	Болт	6
03	A590910	Пружинная шайба	6
04	7011234	Стойка	1
05	7011233	Стойка	1
06	M111025	Болт	8
07	A590910	Пружинная шайба	8
08	7011926	Рычаг	1
09	7011927	Рычаг	1
10	4136853	Палец	2
11	4122521	Палец	2
12	991705	Стопорное кольцо	2
13	991339	Стопорное кольцо	2
14	4063694	Подшипник. DRY	4
15	4122522	Подшипник. DRY	2
16	A590116	Шайба	4
17	J75481	Штуцер	5
18	J75581	Штуцер	3
19	3021826	Защитный чехол	2
20	4117704	Рукоятка	1
21	4117703	Рукоятка	1
22	4122423	Рукоятка	2
23	8024764	Рычаг	1
24	8024765	Рычаг	1
25	4132192	Палец	1
26	8023952	Рычаг	1
27	8023951	Рычаг	1
28	8023949	Рычаг	1
29	8023950	Рычаг	1
30	4138848	Палец	1
31	4132193	Палец	1
32	4063692	Игольчатый подшипник	12
33	4056019	Шарнир	14
34	A590910	Пружинная шайба	10
35	M501008	Гайка	24
36	4129163	Шток	4
37	4132188	Шток	2
38	4132189	Шток	1
39	4132190	Шток	2
40	9716033	Шток	1
41	8023948	Тяга	1
42	M111071	Болт	1
43	M501008	Гайка	2
44	M111025	Болт	3
45	M501008	Гайка	3
46	8023162	Подставка для ног	1
47	4094101	Колпачок	2
48	M111025	Болт	4
49	A590910	Пружинная шайба	4
50	8023956	Блокировка поворот	1
51	4081592	SHIM T=0.4	30
52	4120838	Палец	7
53	4120836	Шайба	7
54	4120837	Шплинт	7
55	2015853	Пол коврик	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
