Гусеница — HITACHI UH041

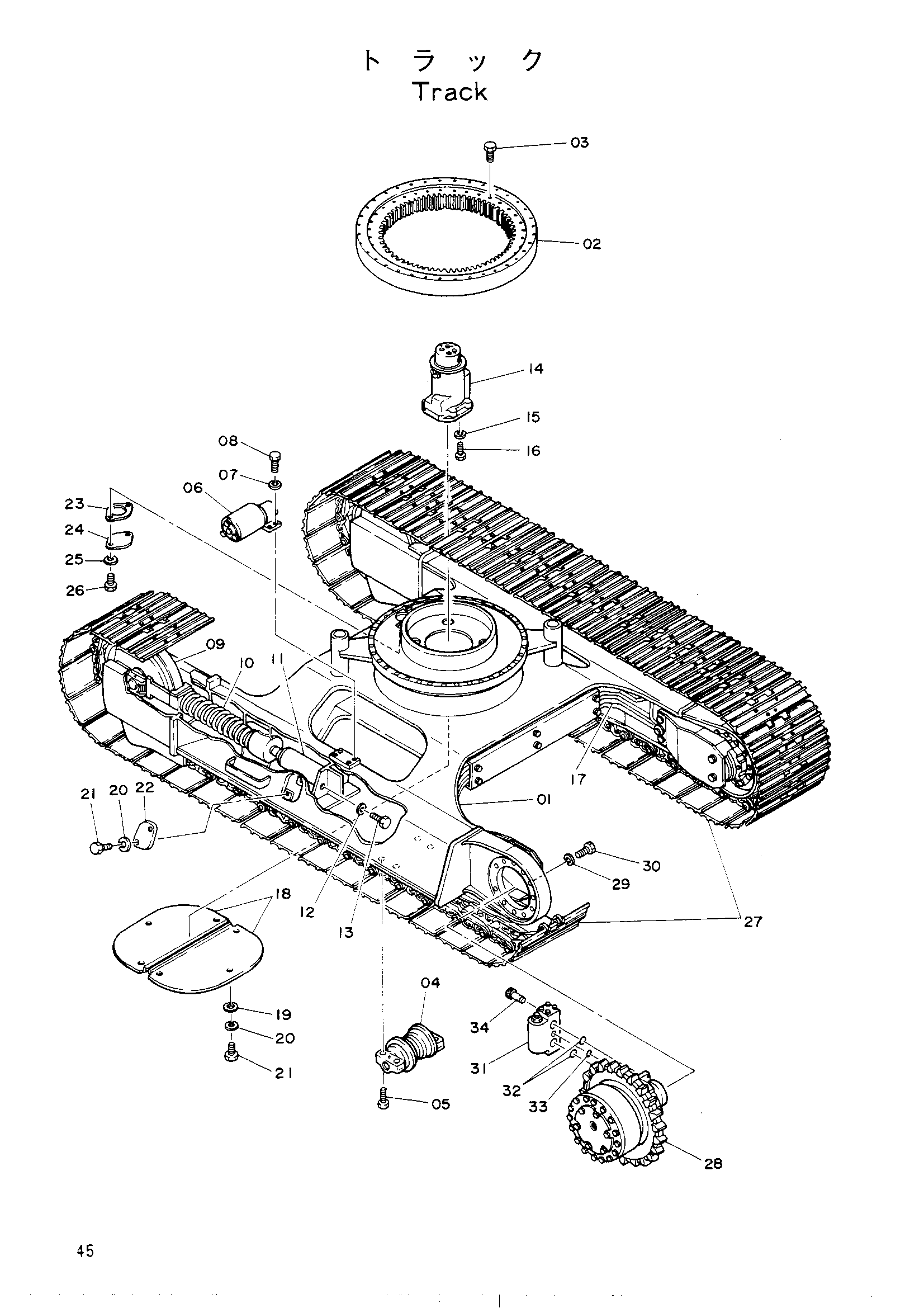

Заводская схема «Гусеница» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6004651 | Гусеничная рама | 1 |
| 02 | 9038361 | Подшипник поворот | 1 |
| 03 | M121690 | Болт | 36 |
| 04 | 9040334 | Опорный каток в сборе | 12 |
| 05 | M121671 | Болт | 48 |
| 06 | 9021130 | Поддерживающий каток в сборе | 2 |
| 07 | A590912 | Пружинная шайба | 8 |
| 08 | M121236 | Болт | 8 |
| 09 | 9039559 | Направляющее колесо в сборе | 2 |
| 10 | 9040448 | Гусеница пружина в сборе | 2 |
| 11 | 9046307 | Абджустер в сборе | 2 |
| 12 | A590912 | Пружинная шайба | 6 |
| 13 | M211240 | Болт | 6 |
| 14 | 9039503 | Центральный коллектор в сборе | 1 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | M211022 | Болт | 4 |
| 17 | 9046517 | Ходовой трубопроводы в сборе | 1 |
| 18 | 3021371 | Крышка | 2 |
| 19 | A590110 | Шайба | 6 |
| 20 | A590910 | Пружинная шайба | 10 |
| 21 | M111025 | Болт | 10 |
| 22 | 3018900 | Крышка | 2 |
| 23 | 4107665 | Манжета | 1 |
| 24 | 4107666 | Крышка | 1 |
| 25 | A590910 | Пружинная шайба | 2 |
| 26 | M111022 | Болт | 2 |
| 27 | 9039090 | Гусеничная цепь в сборе (500G) | 2 |
| 28 | 9042023 | Ходовой устройство в сборе | 2 |
| 29 | A590916 | Пружинная шайба | 22 |
| 30 | M121650 | Болт | 22 |
| 31 | 9039155 | Тормозной клапан | 2 |
| 32 | A811025 | Уплотнительное кольцо | 4 |
| 33 | 971823 | Уплотнительное кольцо | 2 |
| 34 | M341028 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
