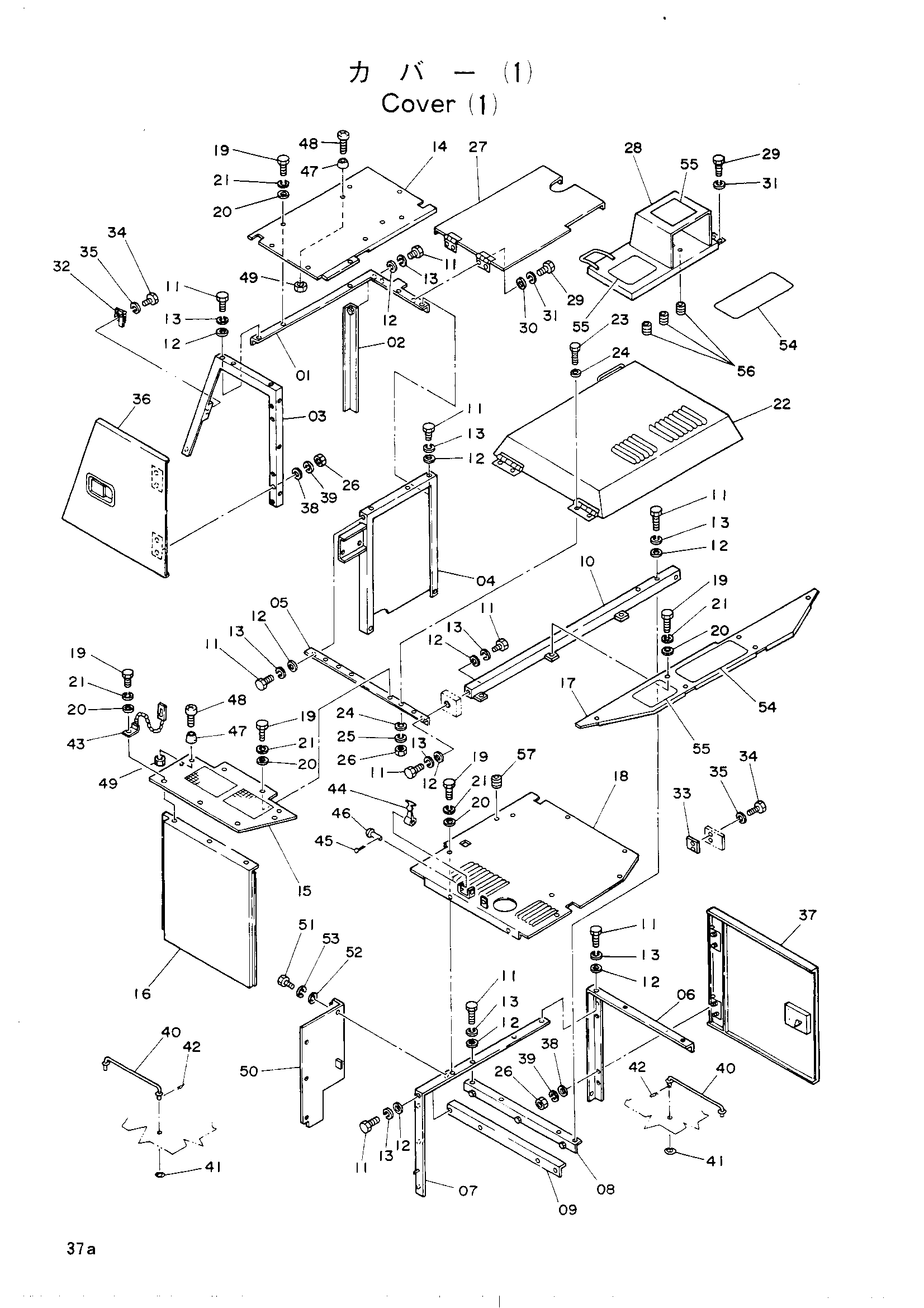

Крышка (1) — HITACHI UH041

Заводская схема «Крышка (1)» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8023895	Опора	1
02	9716566	Опора	1
03	8023896	Опора	1
04	8023894	Опора	1
05	9714453	Опора	1
06	8021579	Опора	1
07	8024173	Опора	1
08	9716134	Опора	1
09	9714450	Опора	1
10	9716133	Опора	1
11	M111225	Болт	20
12	A590112	Шайба	20
13	A590912	Пружинная шайба	20
14	8023897	Крышка	1
15	3023878	Крышка	1
16	8021581	Крышка	1
17	8021582	Крышка	1
18	7011662	Крышка	1
19	M111225	Болт	36
20	A590112	Шайба	36
21	A590912	Пружинная шайба	36
22	7011229	Крышка двигатель	1
23	M111032	Болт	4
24	J217083	Шайба	8
25	A590910	Пружинная шайба	4
26	M501008	Гайка	12
27	8023898	Крышка	1
28	7011904	Крышка	1
29	M200820	Болт	8
30	A590108	Шайба	4
31	A590908	Пружинная шайба	8
32	4132082	Ограничитель	1
33	4121522	Ограничитель	1
34	M111025	Болт	4
35	A590910	Пружинная шайба	4
36	7011550	Дверь	1
37	7010469	Дверь	1
38	A590110	Шайба	8
39	A590910	Пружинная шайба	8
40	9707254	Стойка	2
41	A590112	Шайба	2
42	4022699	Стопорный палец	2
43	9712501	Замок	1
44	4004111	Защёлка	1
45	A761610	Шплинт	1
46	4004110	Палец	1
47	485013	Резиновая подушка	4
48	M430525	Винт	4
49	M500504	Гайка	4
50	8024174	Крышка	1
51	M111225	Болт	4
52	A590112	Шайба	4
53	A590912	Пружинная шайба	4
54	4073519	Лента	2
55	4121128	Лента	3
56	445100	Резиновая втулка	3
57	94-2806	Резиновая втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
