Тормозной клапан (для ходовой гидромотор) — HITACHI UH041

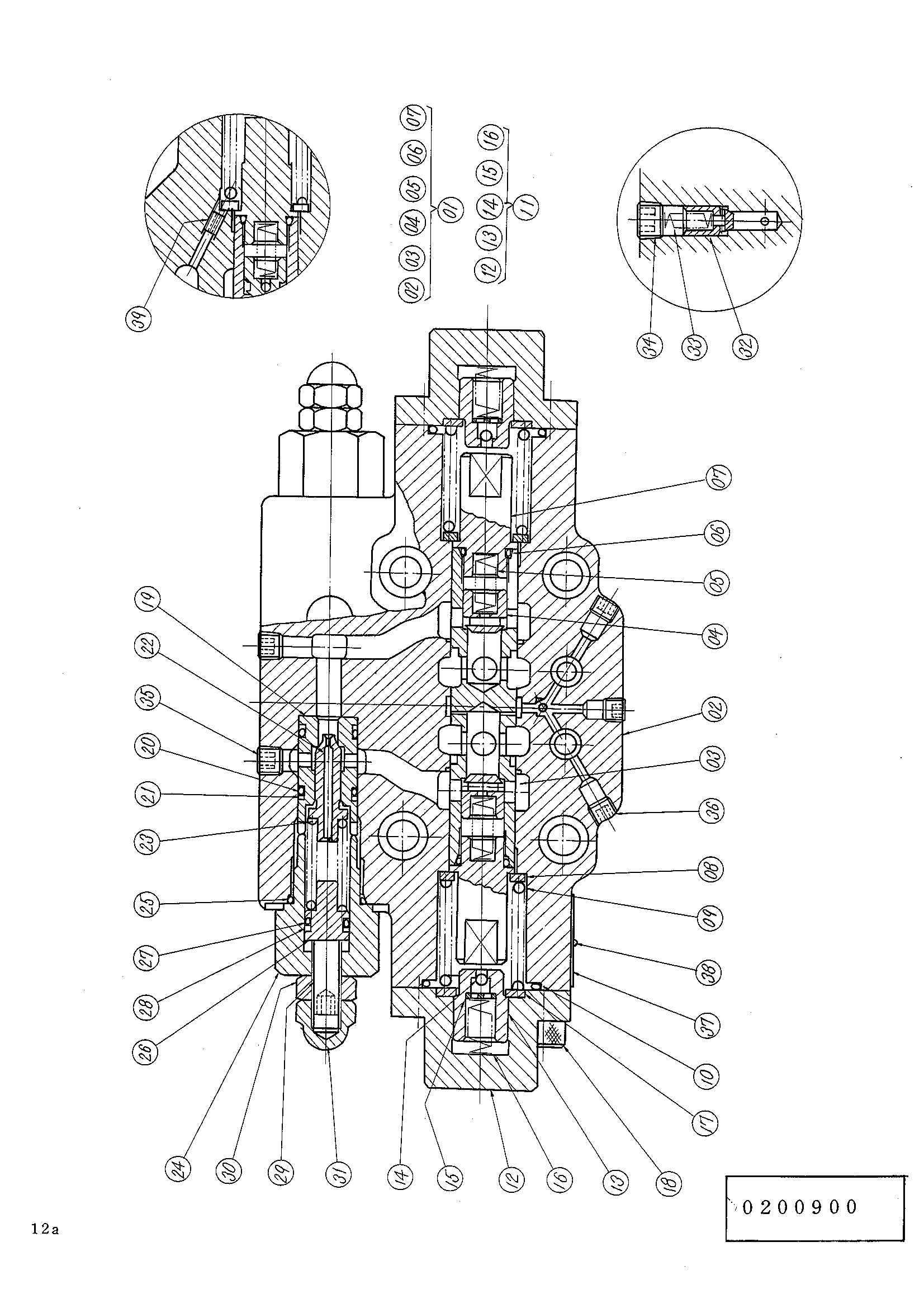

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9039155 | Тормозной клапан | 1 | |
| 01 | 9041220 | Корпус | 1 |
| 04 | 4092117 | Тарельчатый клапан | 2 |
| 05 | 4092113 | Пружина конпле | 2 |
| 06 | 4509180 | Уплотнительное кольцо | 2 |
| 07 | 4117394 | Пробка | 2 |
| 08 | 4117397 | Проставка | 2 |
| 09 | 4096123 | Пружина конпле | 2 |
| 10 | A811035 | Уплотнительное кольцо | 2 |
| 11 | 9041221 | Амортизатор | 2 |
| 14 | 4066744 | Стальной шарик | 1 |
| 15 | 4039965 | Проставка | 1 |
| 16 | 4061580 | Пружина | 1 |
| 17 | 4117396 | Проставка | 2 |
| 18 | M341028 | Болт с внутренним шестигранником | 8 |
| 19 | 4092177 | Втулка | 2 |
| 20 | 4506416 | Уплотнительное кольцо | 4 |
| 21 | 4085607 | Опорное кольцо | 4 |
| 22 | 4092179 | Поршень | 2 |
| 23 | 4092103 | Пружина конпле | 2 |
| 24 | 4092178 | Картридж | 2 |
| 25 | 985099 | Уплотнительное кольцо | 2 |
| 26 | 4092180 | Пробка | 2 |
| 27 | 957366 | Уплотнительное кольцо | 2 |
| 28 | 4092265 | Кольцо букк-уп | 2 |
| 29 | 4112857 | Винт регулировка | 2 |
| 30 | M501008 | Гайка | 2 |
| 31 | 4068110 | Гайка колпачок | 2 |
| 32 | 4074069 | Тарельчатый клапан | 2 |
| 33 | 4074956 | Пружина | 2 |
| 34 | 94-2011 | Пробка | 2 |
| 35 | 94-2010 | Пробка | 2 |
| 36 | 4050968 | Пробка | 5 |
| 37 | 3006874 | Информационная табличка | 1 |
| 38 | M491832 | Приводной винт | 2 |
| 39 | 4124924 | Дроссель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
