Основные гидролинии <смещаемый стрела> — HITACHI UH041

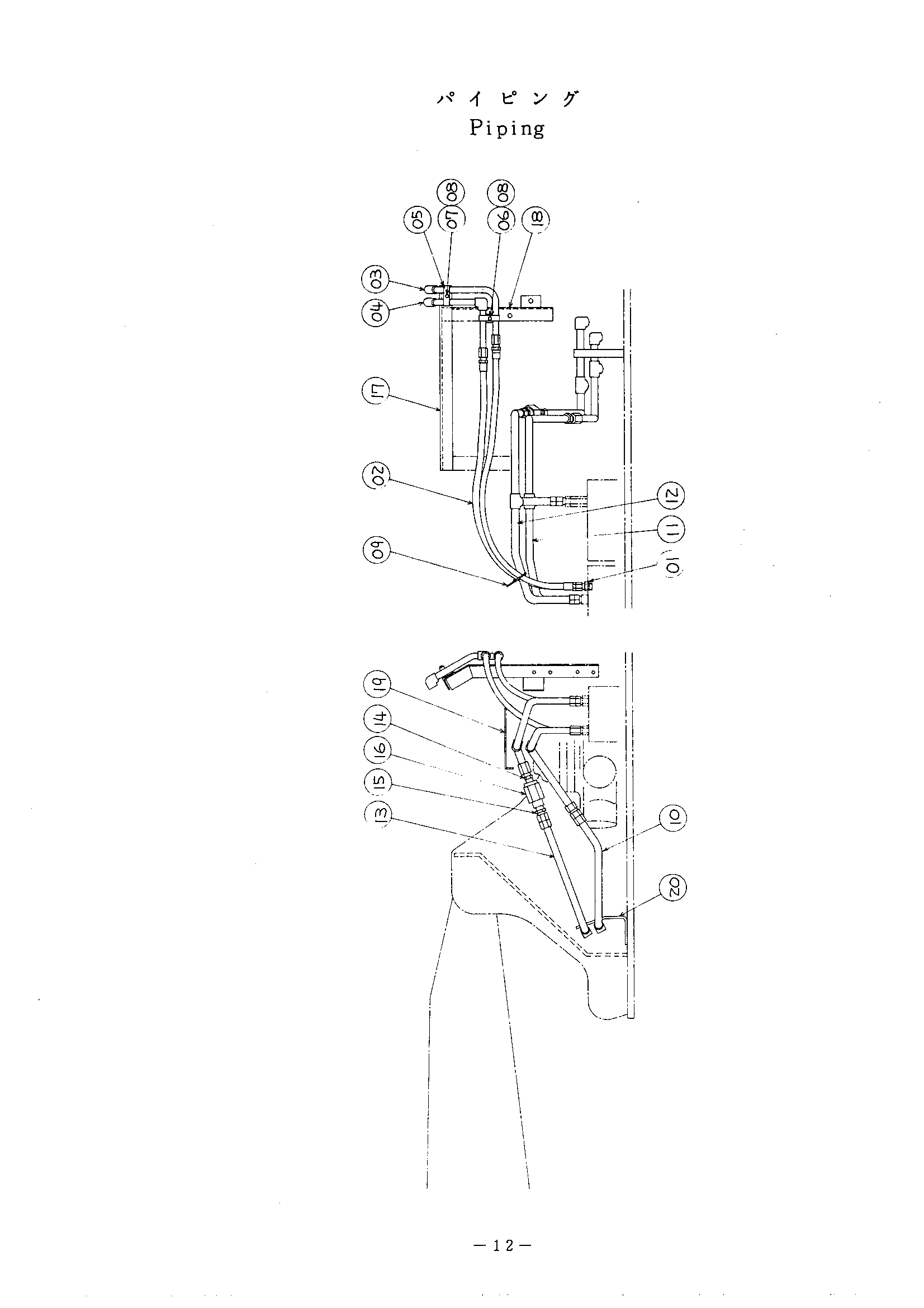

Заводская схема «Основные гидролинии <смещаемый стрела>» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4111534 | Адаптер | 2 |
| 02 | 4125588 | Шланг | 2 |
| 03 | 8026945 | Трубка | 1 |
| 04 | 8026946 | Трубка | 1 |
| 05 | 4053593 | Хомут трубки | 2 |
| 06 | M111045 | Болт | 1 |
| 07 | M111056 | Болт | 1 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | 4055312 | Ленточный зажим | 2 |
| 10 | 8028353 | Трубка | 1 |
| 11 | 8028354 | Трубка | 1 |
| 12 | 8028355 | Трубка | 1 |
| 13 | 8028356 | Трубка | 1 |
| 14 | 94-1704 | Адаптер | 1 |
| 15 | 94-1304 | Адаптер | 1 |
| 16 | 9023408 | Клапан словретурн | 1 |
| 17 | 9718242 | Опора | 1 |
| 18 | 8028082 | Опора | 1 |
| 19 | 8019963 | Ступень | 1 |
| 20 | 4157333 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
