Рама — HITACHI UH041

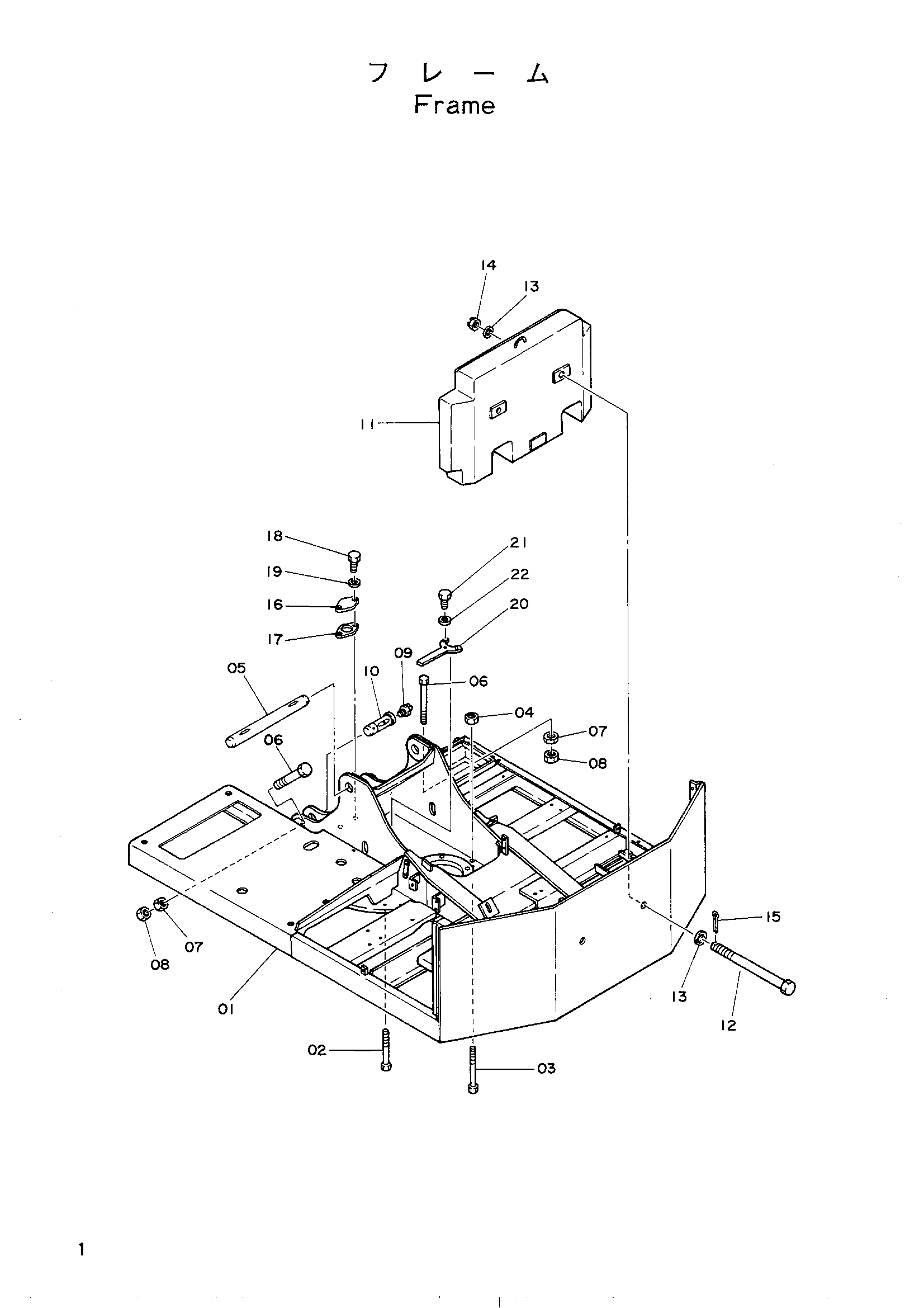

Заводская схема «Рама» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5001086 | Рама основной | 1 |
| 02 | 4114403 | Болт | 27 |
| 03 | M121801 | Болт | 4 |
| 04 | M511822 | Гайка | 4 |
| 05 | 3021379 | Палец | 1 |
| 06 | M121602 | Болт | 3 |
| 07 | M511613 | Гайка | 3 |
| 08 | 4026892 | U-образная гайка | 3 |
| 09 | J75581 | Штуцер | 2 |
| 10 | 3023441 | Палец | 2 |
| 11 | 7010425 | Груз коунте | 1 |
| 12 | 4121022 | Болт | 2 |
| 13 | A590130 | Шайба | 4 |
| 14 | M633033 | Корончатая гайка | 2 |
| 15 | A766063 | Шплинт | 2 |
| 16 | 4121023 | Крышка | 1 |
| 17 | 4121024 | Манжета | 1 |
| 18 | M111020 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | 4121020 | Тяга | 1 |
| 21 | M111228 | Болт | 3 |
| 22 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
